一、ZW32-12G型户外高压真空断路器主要用途概述:
ZW32-12系列户外高压真空断路器(以下简称"断路器")由四川泰开电气设备有限公司生产,用于交流50Hz、额定电压12kV的三相电力系统中,作为分、合负荷电流、过载电流及短路电流之用。断路器可配置重合控制器能识别电流特性并实现多次自动重合闸或永久故障的隔离;自备PT作为电源,成为有电压、电流信号输出并可控制的智能断路器;由电子PT提供电源并可完成过流延时、涌流延时、短路速断的三段复合保护。

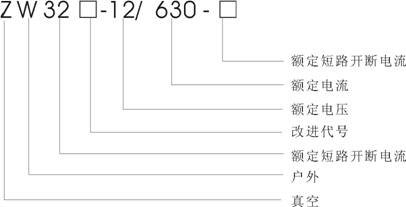

二、断路器型号含义:

三、断路器使用环境条件:
a.周围空气温度:上限+40℃,下限-30℃。
b.海拔不超过3000M;(若海拔增高可相应增加绝缘强度或加装设备)
c.风压不超过700Pa(相当于风速34m/s)
d.振幅:无经常性剧
e.污染等级:III
四、断路器的技术参数:

序号

名称

单位

数据

1

额定电压

KV

10

2

最高工作电压

12

3

额定绝缘水平

1min工频耐压

干试

42

湿试

34

雷电冲击耐压(峰值)

75

4

额定电流

A

630

5

额定短路开断电流

KA

12.5/16/20

6

额定电容器组开断电流

A

400/630

7

额定操作顺序

O--0.3s--CO--180s--CO

8

额定短路开断电流开断次数

30

9

额定短路关合电流(峰值)

KA

50

10

额定峰值耐受电流

11

额定短时耐受电流

12.5/16/20

12

额定短路持续时间

S

4

13

全开断时间

ms

100

分闸时间

(分励脱扣)

最高操作电压

15~50

额定操作电压

15~50

最低操作电压

30~60

合闸时间

25~50

14

机械寿命

10000

15

额定操作电压

V

DCAC110220

16

操作机构

A

弹簧机构

17

动触头允许磨损厚度

mm

3

18

重量

kg

152182带隔离)

19

储能电机额定输入功率

250

20

过流脱扣器

额定电流

A

5

脱扣准确度

±10

五、断路器的结构特点:
★断路器总体采用小型化设计,采用全封闭结构。弹簧操作机构密封布置在箱体的里面。
★断路器本题主要是由导体回路,传动系统,绝缘系统等组成。(见图1)
★导电回路主要由进出线导电杆,导电支架,真空灭弧室等组成,真空灭弧室是断路器的主要部件,采用陶瓷外壳,杯状纵磁场触头结构,铜铬触头材料,具有良好的开断和关合短路电流能力,电寿命长。避免由于充油,充气带来的一系列问题。
★断路器操作机构由合闸弹簧、储能系统、过电流脱扣器,分合闸系统等组成,可分手动电动操作两种。
★手动操动机构具有手动储能、手动分、合闸和过流保护功能,如用户需要可加装浪涌电流延时保护器,即具有过电流延时保护功能。
★电动操作机构须由独立电源供电,除具有电动储能、电动分、合闸和过电流保护外,同时还具有手动储能,手动分合闸和过电流保护功能。如用户需要可加装浪涌电流延时保护器,即具有过电流延时保护功能。

六、断路器工作原理:
1储能过程
拉动机构手动储能拉环,或给机构电动储能信号,电动机带动储能拐臂给储能弹簧储能,通过储能保持环节保持此能量。
2合闸过程
合闸时,拉动机构手动合闸拉环或给机构电动合闸信号,合闸弹簧能量释放,机构输出轴转动,通过拐臂,连杠带动灭弧室动触头向上运动,与静触头接触,并提供接触压力,同时为分闸弹簧储能,通过机构的合闸保持环节正常扣接使断路器保持合闸状态。
3分闸过程
分闸时,拉动机构手动分闸拉环或给机构电动分闸信号,机构的合闸保持环节解扣,在触头压力弹簧和分闸弹簧的作用下,机构输出轴反向转动,通过连杠,拐臂带动灭弧室触头向下运动,动静触头分开,断路器分闸。分闸状态电开关分闸弹簧保持。
.4过流保护过程
配置电流互感器的断路器,当流经断路器主回路的电流超过互感器额定值时,通过互感器副边输出5A电流,驱动机构内部过流脱扣器,断路器分闸。
5延时保护器
能在断路器合闸后避免浪涌电流对断路器的误动作,能保证断路器合闸时有浪涌电流情况下延时0~1.8s(可调)不脱扣,并能在正常工作状态下,准确地测出分断与合闸的工作状态和有否大电流故障,而且能保证脱扣部分可靠工作,断路器在发生短路保护脱扣后,延时保护器自行恢复。
浪涌电流延时保护器接线图见附件图纸
七、 订货须知
订货时应注明产品型号、名称、额定电压、额定电流及短路开断电流,应注明电流互感器电流变比及使用场合,并注明操作机构和种类(电动或手动)及需过电流延时保护与否。
