【SanWang三网通信@MPO/MTP光纤配线系列,高密度多模万兆布线系统】MPO高密度光纤配线架|40G光纤跳线|MPO预端模块|MPO光纤配线架|MPO光纤分线盒盒|MPO模块插盒|MPO光纤跳线|MPO光纤连接器|MPO光纤适配器|MPO-MPO主干光缆|MPO- LC/ SC /FC扇形分支主干光缆|数据中心MPO高密度光纤预连接系统生产基地！

【订货指南（销售热线：13736014228）QQ：411531611】

           【订货指南（销售热线：13736014228）QQ：411531611】

【订货指南（销售热线：13736014228）QQ：411531611】

           【订货指南（销售热线：13736014228）QQ：411531611】

【订货指南（销售热线：13736014228）QQ：411531611】

           【订货指南（销售热线：13736014228）QQ：411531611】

● 符合IEC61754, IEC61755 & GR-1435-CORE ● 多芯光纤连接头 ● 精密多芯插芯 ● 推拉锁紧 ● 可选用公/母接头 ● 可选用带状光缆及微型圆缆

MPO/MTP Harness Fanout Cable Assemblies	MPO/MTP Trunck Cable Assemblies
MPO/MTP Shuffle Cable Assemblies	MPO/MTP Hydra Cable Assemblies

光学性能

名 称		单位	参 数
连 接 头		--	单模标准插芯	单模低插损插芯	多模标准插芯	多模低插损插芯
插入损耗	Typical	(dB)	0.35	0.20	0.35	0.20
	Maximun	(dB)	0.75	0.35	0.60	0.35
回波损耗		(dB)	≥60 for APC (8 Angle Polish)		≥20 for PC
		(dB)	≥50 for PC		--
公 / 母		(dB)	Male: With Pins, Female: Without Pins
抗拉强度		(dB)	≤0.3 (Max 66N)
振   动		(dB)	≤0.3 (10 ~ 55Hz)
温度循环		(dB)	≤0.3 (-40 ~ 75℃, 21Cycles)

端面几何参数

名 称	单位	参 数
		SM	MM
X 轴曲率半径	(mm)	Min 2000
Y 轴曲率半径	(mm)	Min 5
光 纤 高 度	(nm)	1000 ~ 3500
总体光纤高度差	(nm)	MAX: 500
相邻光纤高度差	(nm)	MAX: 300
X 轴 角 度	( ° )	-0.2 ~ 0.2
Y 轴 角 度	( ° )	PC: -0.2 ~ 0.2   APC: 7.8 ~ 8.2	-0.2 ~ 0.2
光 纤 凹 陷	(nm)	N/A	-100 ~ 200

订货信息

名 称	单位	参 数
① 接头型号 1#	--	MPO-female* , MPO-male
② 端    面 1#	--	PC , APC
③ 光纤芯数	--	2 , 4 , 8 , 12 & 24 MT Fiber
④ 接头型号 2#	--	MPO-female* , MPO-male , FC , SC , ST , MU , LC , E2000
⑤ 端    面 2#	--	PC , UPC , APC
⑥ 光纤模式	--	SM( OS1 , OS2 ) , MM( OM1 , OM2 , OM3 , OM4 )
⑦ 光缆外径	(mm)	Φ2 , Φ3 , Φ4
⑧ 全    长	( M )	L= 1 , 2 , 3 , 4 ...
⑨ 尾纤长度	( M )	L1=0.5 , 0.6 , 1.0
⑩ 光缆类型	--	RJ:Jacket Ribbon Cable , RB:Bare Ribbon Cable , MIC:250um mini round cable

※For female MPO Connector, female can be ommitted in the ordering inbation

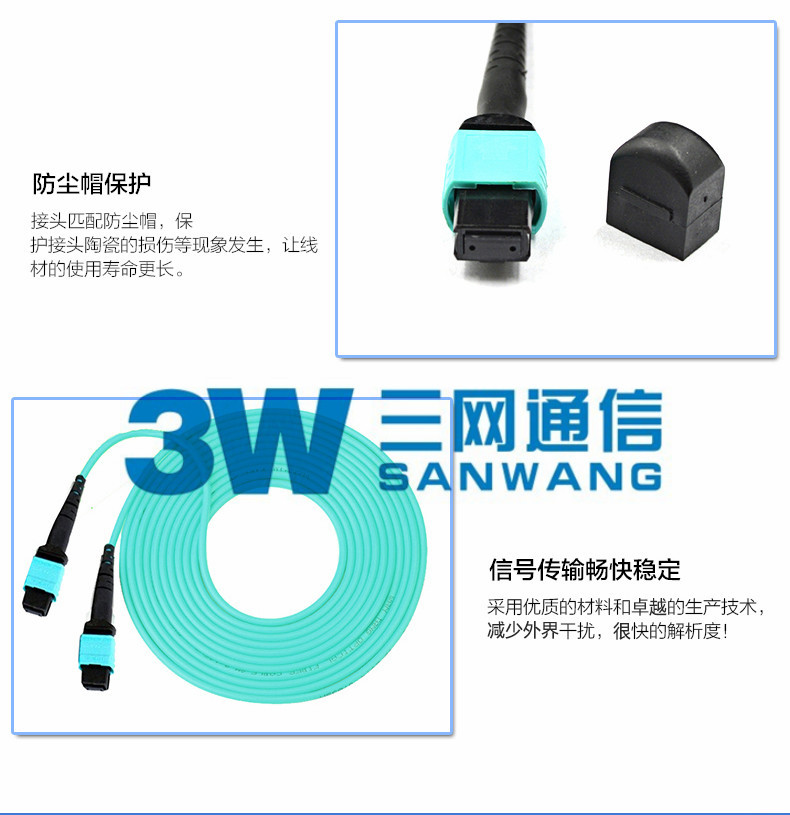

光纤跳线通俗来说是设备和光纤布线设备之间的一种介质，有很厚的防护层，通常用在光纤通信系统、光 纤接入网、光纤数据传输和局域网中，但是你知道什么是MPO光纤跳线吗？它有哪些注意事项呢？下面三网通信（SanWang）将在本文中具体聊聊 这两个问题。

一、为何需要使用MPO光纤跳线？

众所周知，如果我们能够对MPO/MTP等相关的产品更好地进行管理，那么这会为我们的工作带来很多好 处，但是很多人都不了解MPO光纤跳线的使用注意事项。例如你能很容易地找到配置好的光纤跳线，那样光纤跳线的维护工作就会 变得轻便很多，并且这样还能提供正确的弯曲半径保护。在网络的重新布线当中，可及性起着相当重要的作用，直接影响到网络的 稳定性和网络重新布线的成本。

二、MPO光纤跳线的使用注意事项

1、留意光纤跳线的弯曲半径。一样平常来讲，直径为1.6mm和3.0mm的光纤跳线可承受的弯曲半径不得 小于3.5mm，而MPO光纤跳线可承受的弯曲半径不得小于其直径的10倍。

2、不要拉扯或挤压光纤跳线。在装置光纤跳线时，用力过猛可能会给光纤跳线和其两头的连接器施加压 力，从而影响其性能。需要注意的是，如果你需要用很大的力气去拉扯一根光纤跳线，那中间一定是哪里出了问题。

3、假如现有的光纤跳线长度适合当前的场景，那么可以重复使用这跟跳线，但是，你仍然需要把这根跳 线从光纤配线架上取下来，然后重新按照新的路径再次安装这根跳线，这是保证跳线不打结、不弯曲和不受拉伸挤压的唯一方式。 为了有效地布置光纤跳线，应该在两个端口间为光纤跳线找到最为合适的路径，同时避免跳线相互缠绕，拥挤不堪。

4、用捆扎的方法使用光纤跳线或许可以让面板看起来很整齐，但是，如果过紧地捆扎光纤跳线会适得其反，若要杜绝这种情况的发生，可以适当地给光纤跳线“松绑”，让光纤跳线可以在有限的范围里“活动”。

5、贴标签是非常重要的事情，也是系统管理员最重要的事情之一，所以在收集布线基础设施的任何管理 点（包含接线面板）需要精确得贴标。

6、检查光纤跳线是否有物理侵害，包括因保护套弯曲产生的折痕和连接器损害。

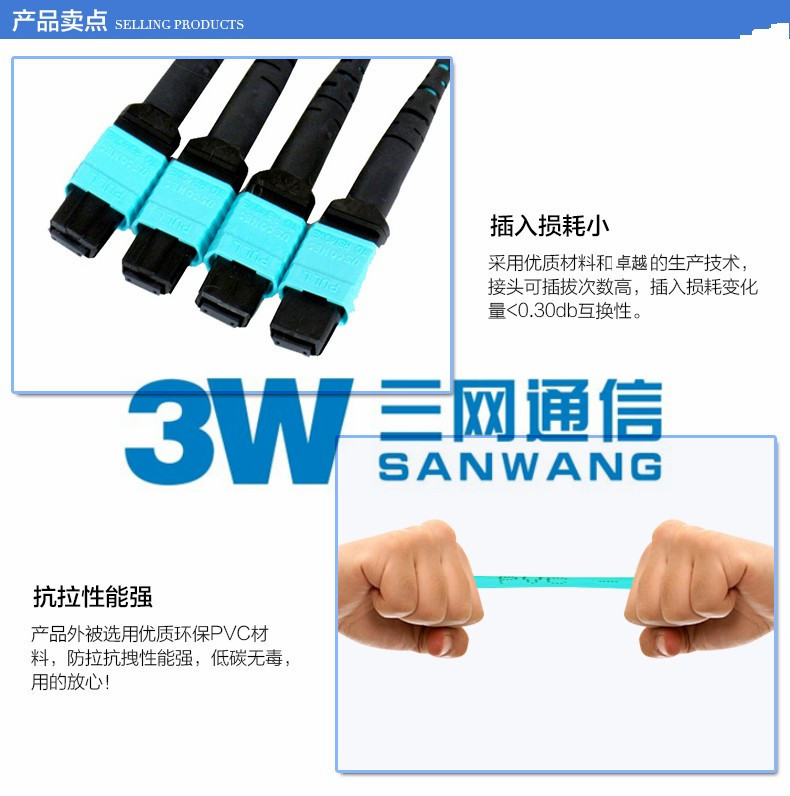

三、常见的MPO光纤跳线类型

产品名称	接头类型	插入损耗	产品图片
5M 12芯 MTP(母)单模OS2主干光纤跳线	MTP-MTP	≤0.35dB
10M 24芯 MTP(母)万兆多模OM4主干光纤跳线	MTP-MTP	≤0.35dB
3M 12芯 MTP(母)多模OM3主干光纤跳线	MTP-MTP	≤0.35dB
2M 12芯 MTP(母)单模OS2主干光纤跳线	MTP-MTP	≤0.35dB

四、为什么要选择飞速的光纤？

三网通信（SanWang)的每一条光纤跳线都经过严格的质检流程，包括端面检测、插损＆回损和3D干涉仪检测等， 100%保证产品的质量走在国际标准线之上。您还有什么其他疑问，可随时咨询我们的专业客服或者拔打销售热线：0574-63622522

● 符合IEC61754, IEC61755 & GR-1435-CORE ● 多芯光纤连接头 ● 精密多芯插芯 ● 推拉锁紧 ● 可选用公/母接头 ● 可选用带状光缆及微型圆缆

MPO/MTP Harness Fanout Cable Assemblies	MPO/MTP Trunck Cable Assemblies
MPO/MTP Shuffle Cable Assemblies	MPO/MTP Hydra Cable Assemblies

名 称		单位	参 数
连 接 头		--	单模标准插芯	单模低插损插芯	多模标准插芯	多模低插损插芯
插入损耗	Typical	(dB)	0.35	0.20	0.35	0.20
	Maximun	(dB)	0.75	0.35	0.60	0.35
回波损耗		(dB)	≥60 for APC (8 Angle Polish)		≥20 for PC
		(dB)	≥50 for PC		--
公 / 母		(dB)	Male: With Pins, Female: Without Pins
抗拉强度		(dB)	≤0.3 (Max 66N)
振   动		(dB)	≤0.3 (10 ~ 55Hz)
温度循环		(dB)	≤0.3 (-40 ~ 75℃, 21Cycles)

名 称	单位	参 数
		SM	MM
X 轴曲率半径	(mm)	Min 2000
Y 轴曲率半径	(mm)	Min 5
光 纤 高 度	(nm)	1000 ~ 3500
总体光纤高度差	(nm)	MAX: 500
相邻光纤高度差	(nm)	MAX: 300
X 轴 角 度	( ° )	-0.2 ~ 0.2
Y 轴 角 度	( ° )	PC: -0.2 ~ 0.2   APC: 7.8 ~ 8.2	-0.2 ~ 0.2
光 纤 凹 陷	(nm)	N/A	-100 ~ 200

名 称	单位	参 数
① 接头型号 1#	--	MPO-female* , MPO-male
② 端    面 1#	--	PC , APC
③ 光纤芯数	--	2 , 4 , 8 , 12 & 24 MT Fiber
④ 接头型号 2#	--	MPO-female* , MPO-male , FC , SC , ST , MU , LC , E2000
⑤ 端    面 2#	--	PC , UPC , APC
⑥ 光纤模式	--	SM( OS1 , OS2 ) , MM( OM1 , OM2 , OM3 , OM4 )
⑦ 光缆外径	(mm)	Φ2 , Φ3 , Φ4
⑧ 全    长	( M )	L= 1 , 2 , 3 , 4 ...
⑨ 尾纤长度	( M )	L1=0.5 , 0.6 , 1.0
⑩ 光缆类型	--	RJ:Jacket Ribbon Cable , RB:Bare Ribbon Cable , MIC:250um mini round cable

三网通信数据中心MPO高密度光纤预连接系统将高密度光纤连接器MPO与光缆在工厂完成端接、测试,在现场即插即用,支持用户数据中心快速部署。系统包括MPO主干光缆、MPO模块插盒、光纤配线架及各类跳线。

■ 通过工厂端接和测试可极大提高系统传输性能和布线质量;
■ 基于模块化设计,可实现系统部件快捷的连接,极大降低现场施工成本;并实现系统故障快速恢复。
■ 当数据中心升级变更时,预端接系统可以减少移动所带来的风险;
■ 其高密度的特点,还将大幅度节约机柜空间,有利于降低数据中心的能源消耗;
■ 通用性强,便于未来向下一代光纤布线系统升级。

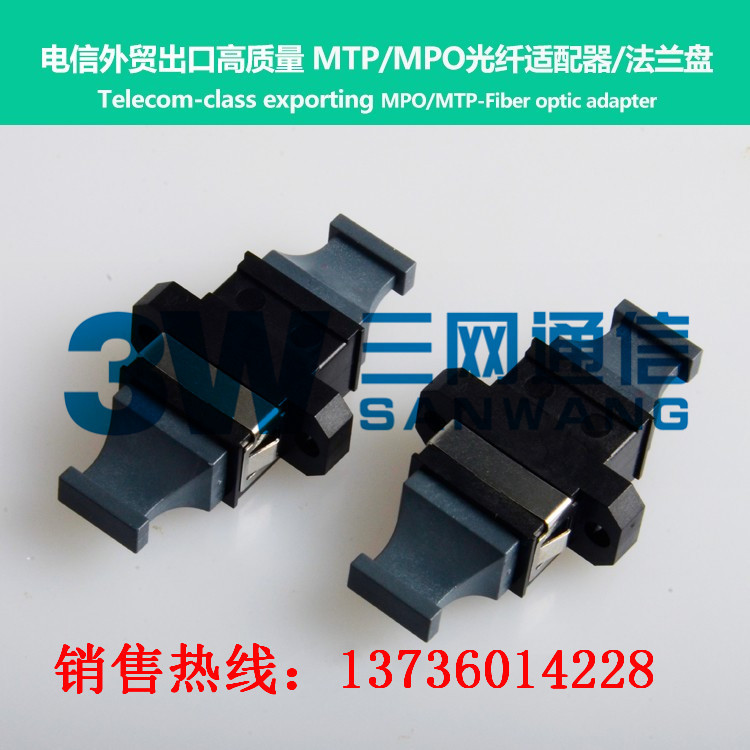

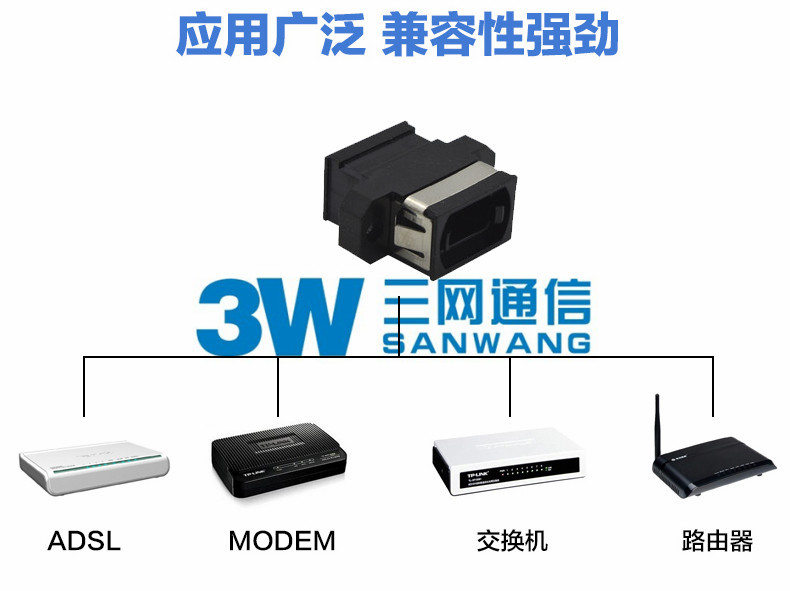

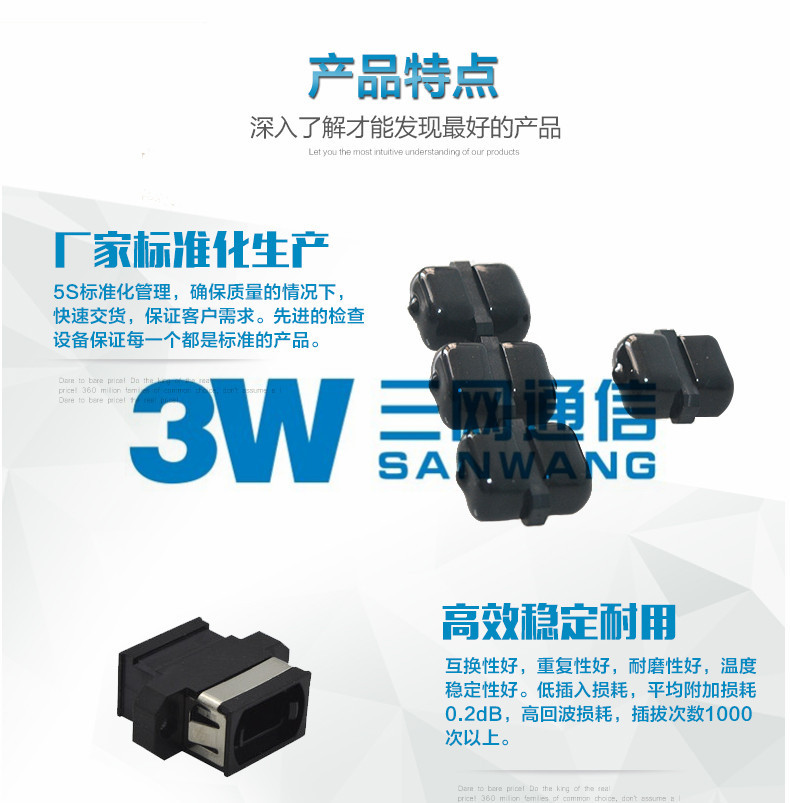

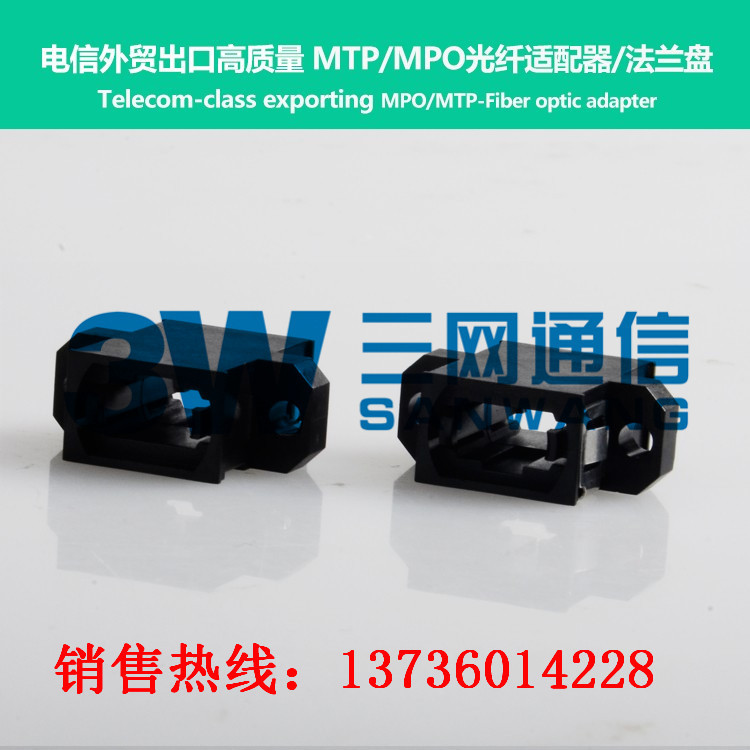

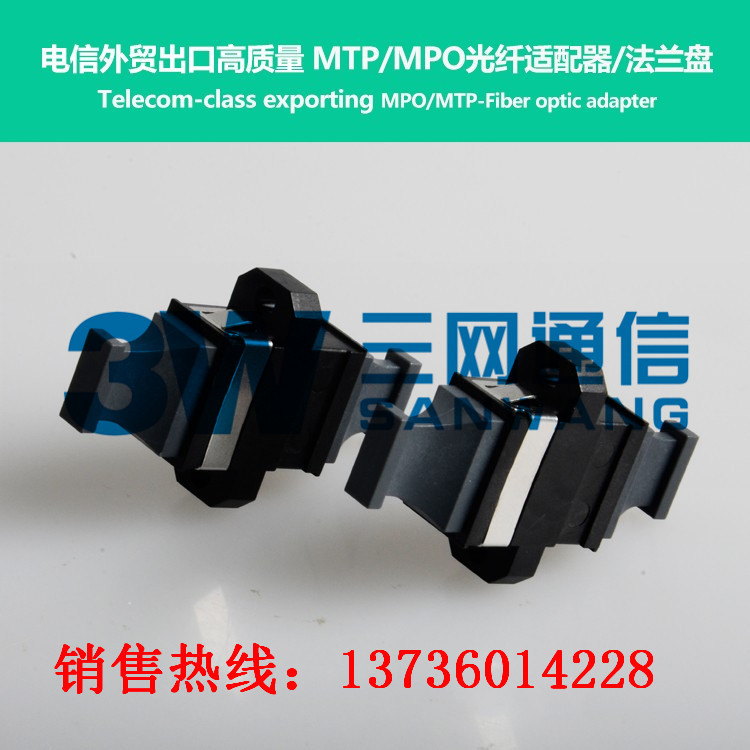

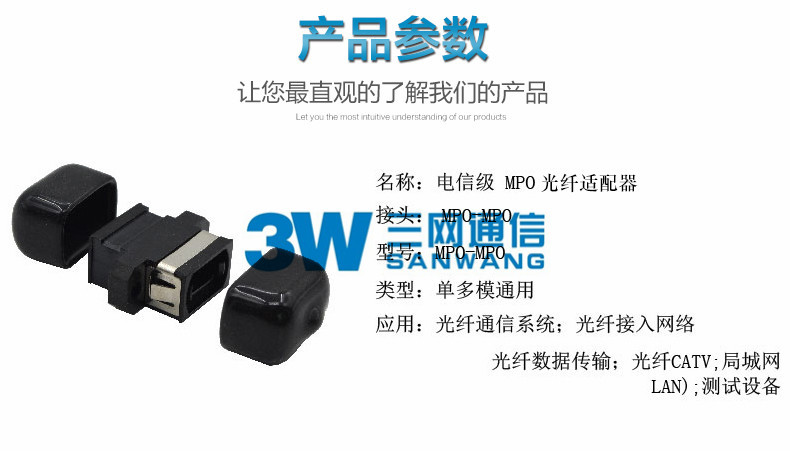

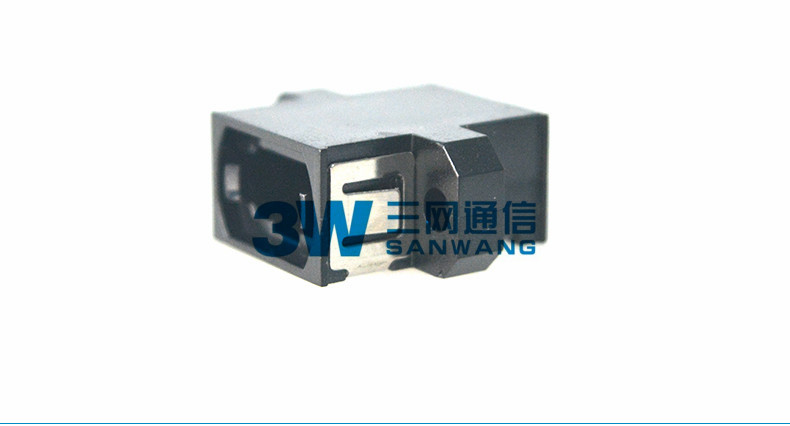

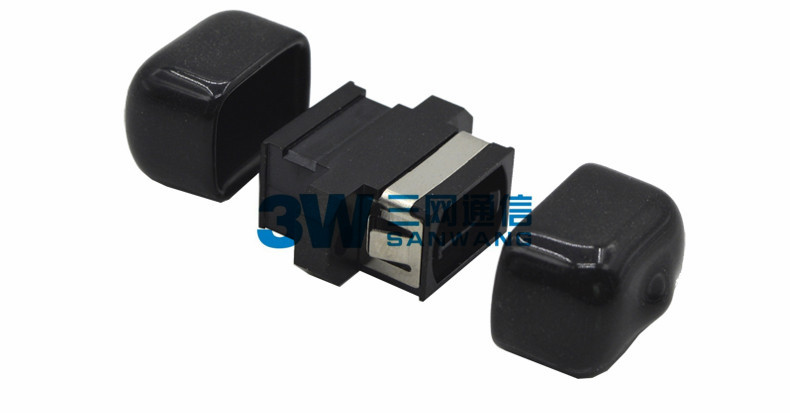

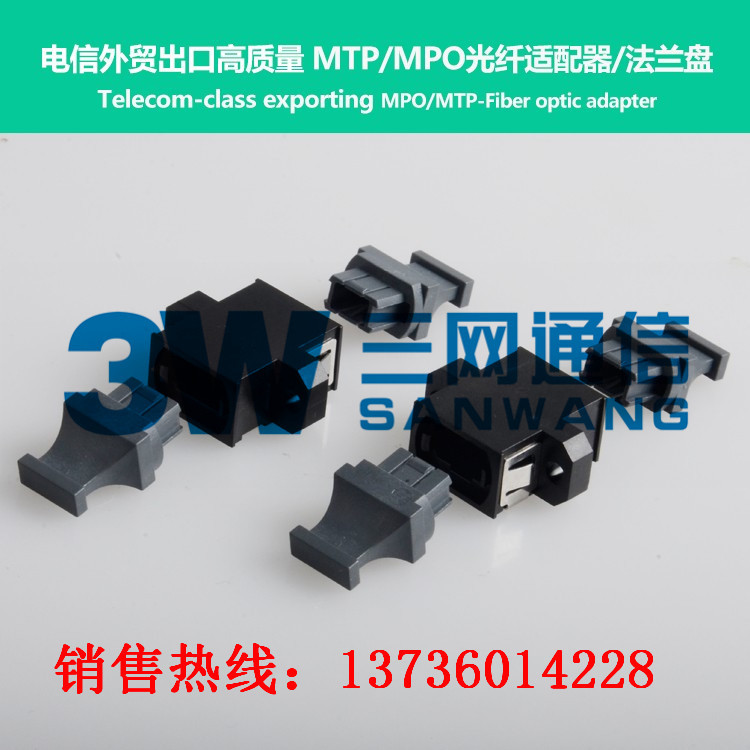

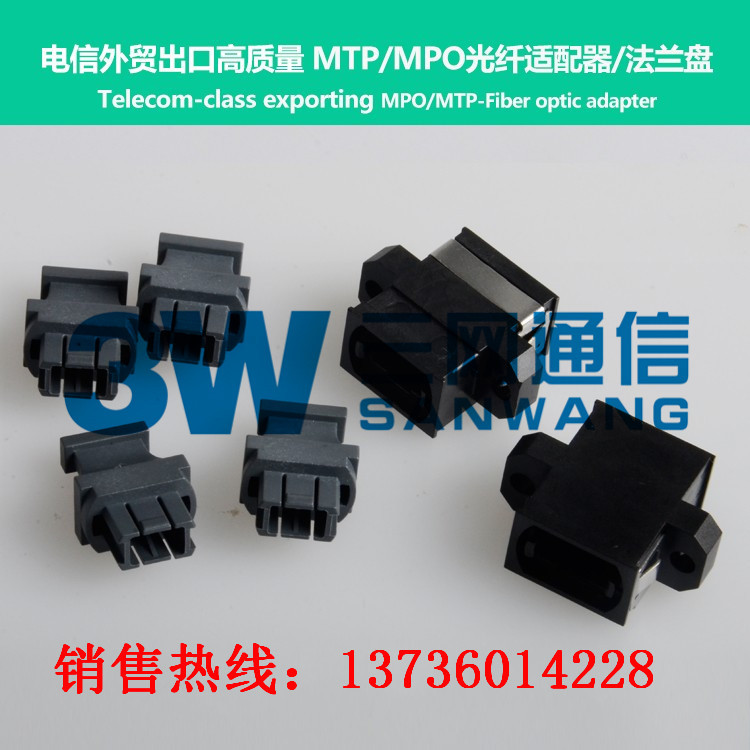

MPO光纤适配器|MPO光纤耦合器|MPO光纤法兰盘

MPO适配器，含key up-key down ，key up-key up.

• 低插入损耗
• 支持4~72芯 单模、多模MPO光纤线连接
• 符合IEC 61757-7国际标准
• • 数据中心阵列式多通道连接系统、高密度多通道连接系统
  • 40G,100G光传输系统、QSFP, CXP模块

参数数值插入损耗（dB）＜0.7插拔500次变化（dB）＜0.3工作温度（℃）－40 ～+85存储温度（℃）－40 ～+85

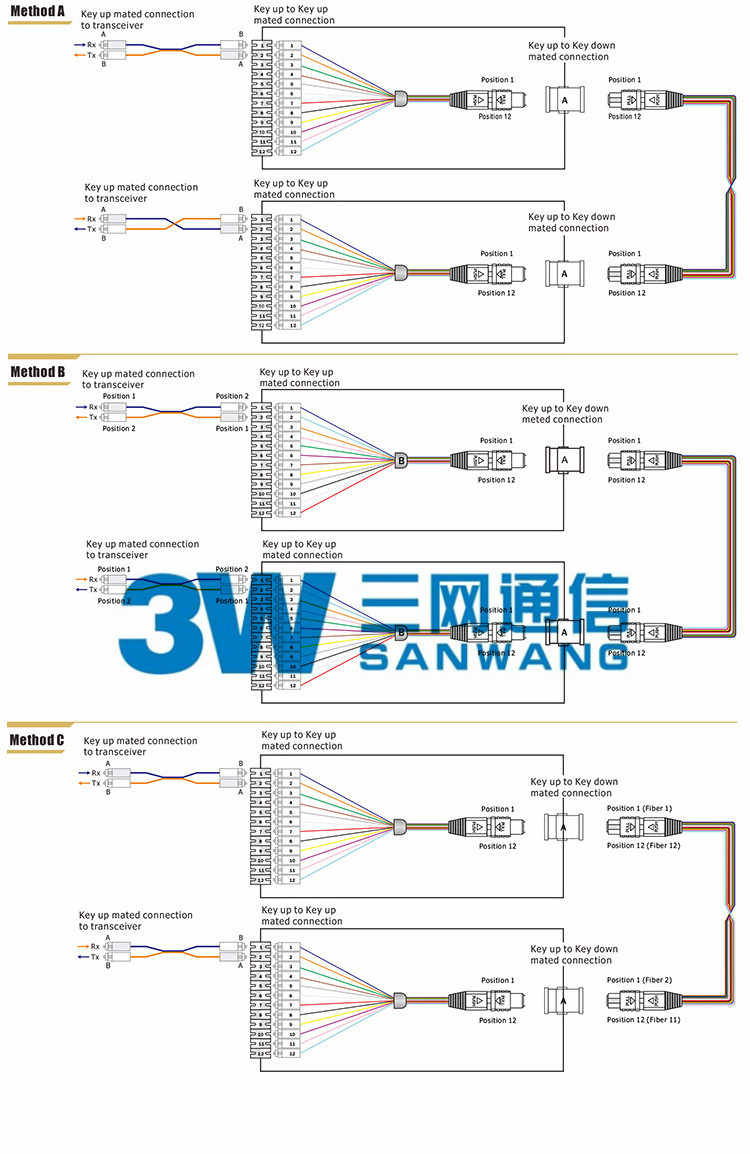

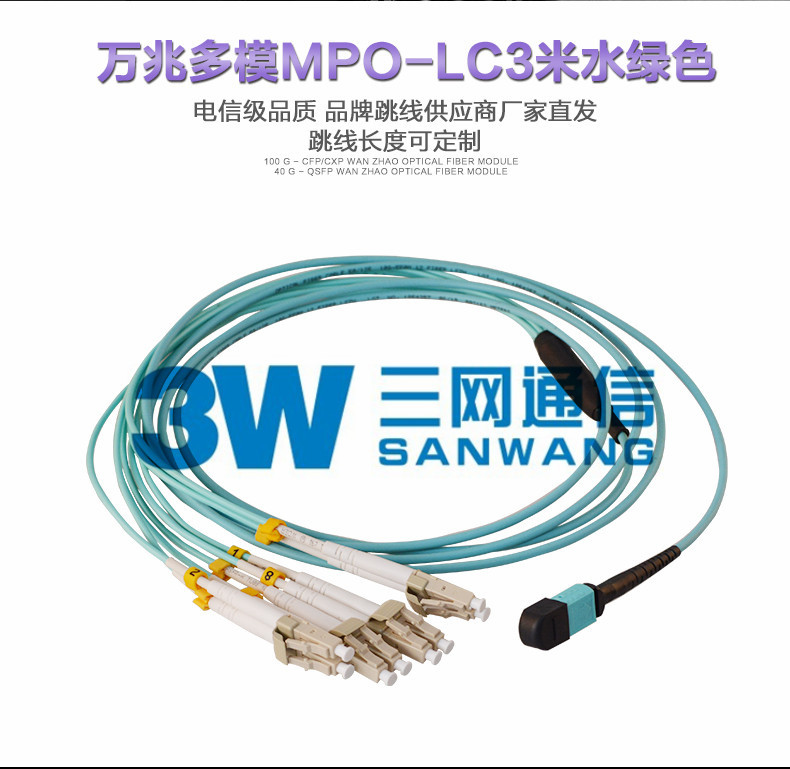

MPO-LC/SC预端接扇形光纤是指一端采用MPO单头12芯或24芯连接器，而另一端是采用LC/SC连接器。该产品主要应用在预端模块盒内，连接预端主干光缆与设备间的跳线，使之模块化，达到即插即用，相对于传统熔接，极大的提高了工作的便利性和效率。

1个含导向针的MPO连接器通过模块盒的MPO 口与主干光缆对接，另外一端LC或者SC连接器通过模块盒的LC面板或者SC面板与设备端的跳线对接。

订制的跳线长度可以与模块盒匹配，便于盘纤。

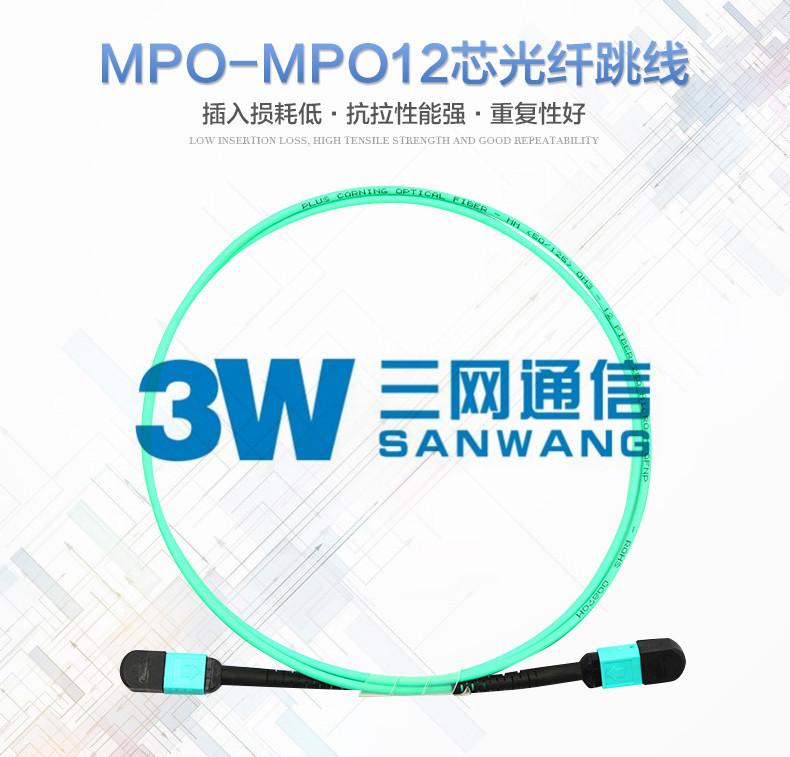

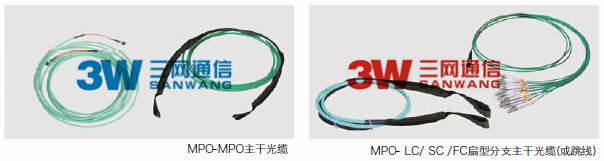

MPO主干光缆

MPO主干光缆主要有两种类型的产品: 1. MPO-MPO主干光缆; 2. MPO- LC/ SC /FC扇形分支主干光缆;

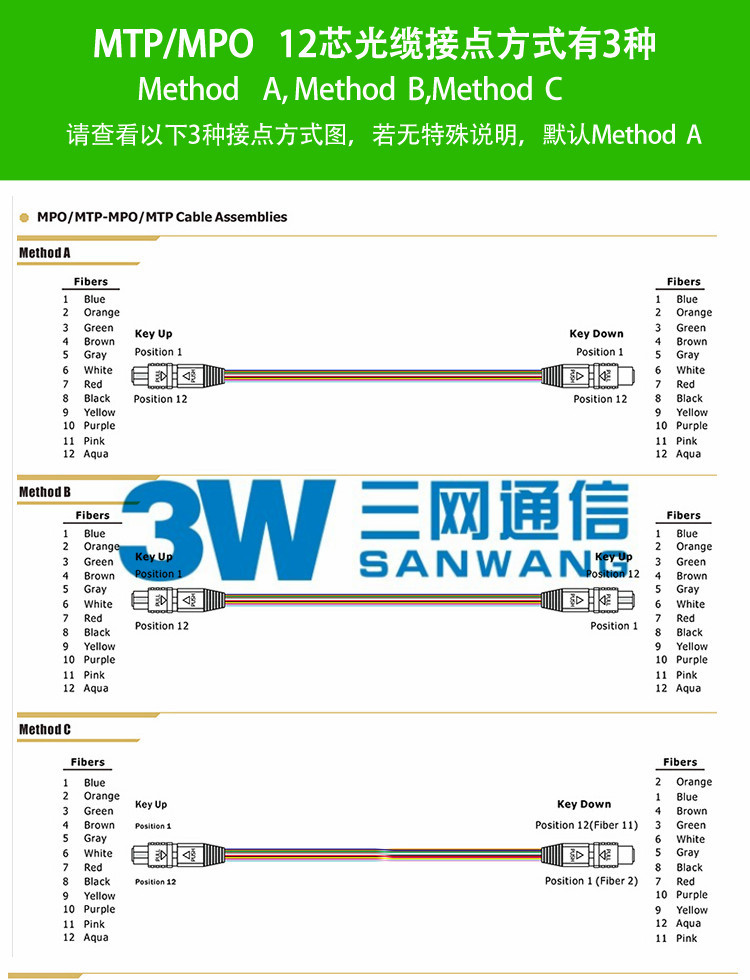

MPO-MPO主干光缆

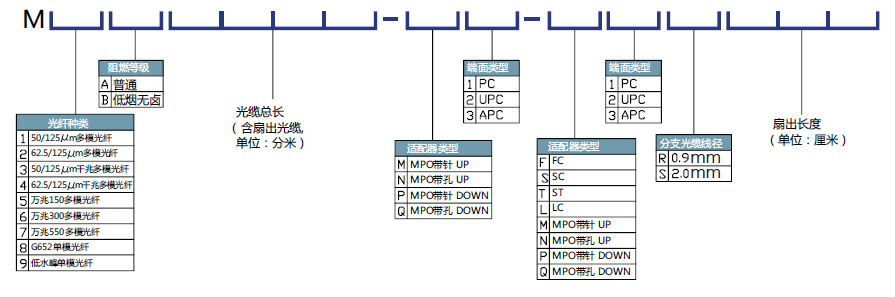

■ MPO主干光缆编号规则(每空格代表一位):
■ 每个MPO预端接光缆内含12芯光纤,一次插拔即可完成12芯光纤的接续;
■ 光缆采用圆型双层增强护套结构,克服弯曲敏感性问题,具有更高的强度, 便于施工布放。
■ 采用护套和拉环在布线时方便施工及对插头提供保护;
■ 目前可以提供62.5/125μm(OM1)标准多模光纤,50/125μm激光优化万兆(OM3)多模光纤,和低水峰单模光纤的预端接产品。
■ MPO插头端面有公头和母头两种结构,可根据实际情况选用。

名称	编号示例	阻燃等级	长度	端面结构	跳线类型	端面类型
12芯MPO/PC-MPO/PC多模(OM1)主干 光缆(母头-母头)(up-up)10米	3W-MPO-N11	LSZH	10米	母头-母头	UP-UP	PC
12芯MPO/PC-MPO/PC万兆多模(OM3) 主干光缆 (母头-母头)(up-up)10米	3W-MPO-N12	LSZH	10米	母头-母头	UP-UP	PC
12芯MPO/PC-MPO/PC低水峰单模主干 光缆(母头 -母头)(up-up)10米	3W-MPO-N13	LSZH	10米	母头-母头	UP-UP	PC
12芯MPO/PC-MPO/PC多模(OM1)主干 光缆(公 头-母头)(down-up)10米	3W-MPO-N14	LSZH	10米	公头-母头	DOWN-UP	PC
12芯MPO/PC-MPO/PC万兆多模(OM3) 主干光缆 (公头-母头)(down-up)10米	3W-MPO-N15	LSZH	10米	公头-母头	DOWN-UP	PC
12芯MPO/PC-MPO/PC低水峰单模主干 光缆(公头 -母头)(down-up)10米	3W-MPO-N16	LSZH	10米	公头-母头	DOWN-UP	PC

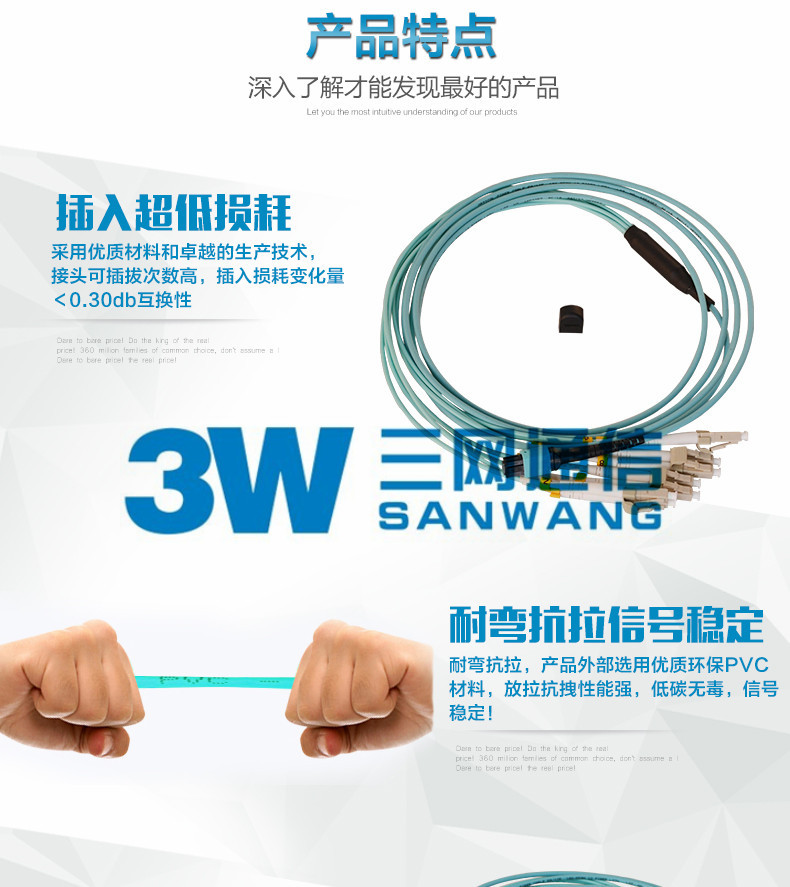

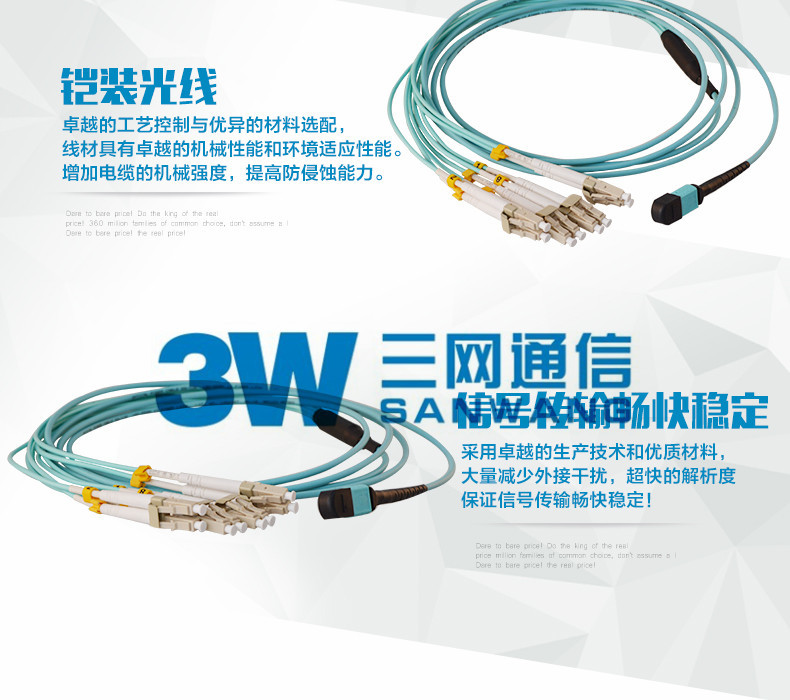

MPO- LC/ SC /FC扇型分支主干光缆(或跳线)

■ MPO预端接扇形光缆一端采用MPO连接器,另一端可分支成12个插头,插头的类型可根据用户的要求(LC/ SC /FC等);
■ MPO护套在光缆安装时对连接器插头提供保护,拉环设计方便布线施工;
■ 光缆采用圆型双层增强护套结构,克服弯曲敏感性问题,具有更高的强 度,便于施工布放。
■ 目前可以提供62.5/125μm(OM1)标准多模光纤,50/125μm激光优化万兆(OM3)多模光纤,和低水峰单模光纤的预端接产品。
■ 其中扇形分支可提供0.9mm和2.0mm两种直径。
■ 该产品还可用于跳线使用。
■ MPO扇出光缆编号规则同MPO-MPO预端接主干光缆编号规则:

名称	编号示例	阻燃等级	长度	端面结构	端面类型	分支插头类型	分支光缆线径	扇出长度
12芯MPO/PC-LC/PC多模(OM1)扇 形分支主干光缆(公头)10米	3W-MPO-GQTX-1	LSZH	10米	公头	PC	LC	2	0.5米
12芯MPO/PC-LC/PC万兆多模 (OM3) 扇形分支主干光缆(公头)10米	3W-MPO-GQTX-2	LSZH	10米	公头	PC	LC	2	0.5米
12芯MPO/PC-LC/PC低水峰单模扇 形分支主干光缆(公头)10米	3W-MPO-GQTX-3	LSZH	10米	公头	PC	LC	2	0.5米
12芯MPO/PC-SC/PC多模(OM1)扇 形分支主干光缆(公头)10米	3W-MPO-GQTX-4	LSZH	10米	公头	PC	LC	2	0.5米
12芯MPO/PC-SC/PC万兆多模 (OM3) 扇形分支主干光缆(公头)10米	3W-MPO-GQTX-5	LSZH	10米	公头	PC	LC	2	0.5米
12芯MPO/PC-SC/PC低水峰单模扇 形分支主干光缆(公头)10米	3W-MPO-GQTX-6	LSZH	10米	公头	PC	LC	2	0.5米

注:也可根据用户要求提供插头为FC、ST等其它类型的MPO预端接扇出光缆

MPO转接模块，主要用于将MPO主干光缆终端的12芯MPO连接器分支为单芯或双芯的常规连接器。利用单芯或双芯跳线可以直接将模块输出端连接至系统设备输出端口、配线架端口或用户端。
此转接模块的特征是单芯或者双芯端口在模块前端，可选择12口SC单工连接器及12口LC双工连接器，背部安装一个或两个适配器。模块为转接跳线，直接连接模块的前面板与背部适配器。

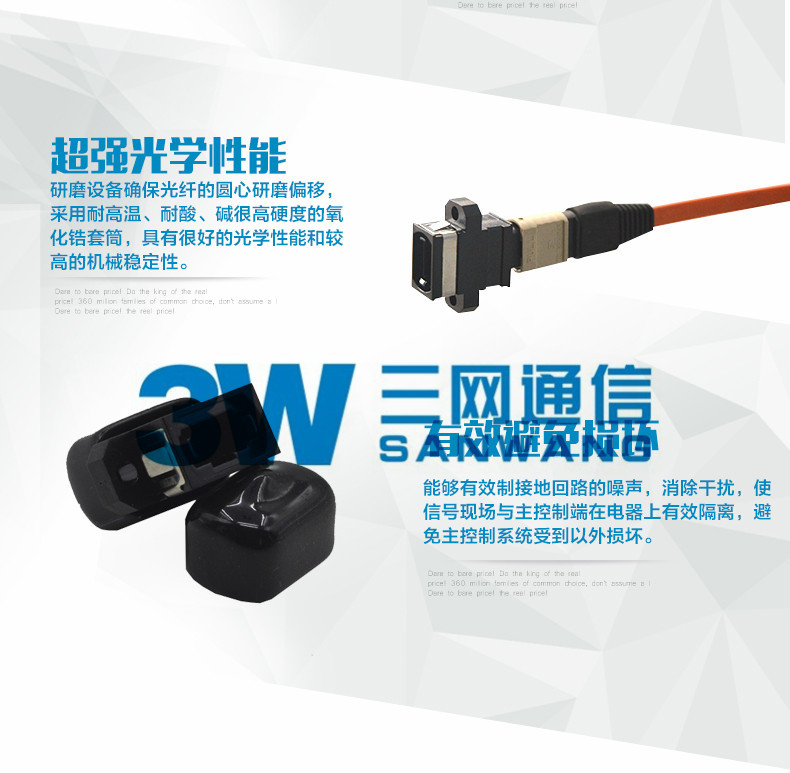

MPO连接器

光纤类型		单模	多模
插入损耗	典型（dB）	0.35	0.35
	大（dB）	0.70	0.70
回波损耗（dB）		≥60（APC）	≥20（PC）
		≥50（PC）
公/母		公头：含针          母头：不含针
耐久性 （dB）		≤0.2   200次对接
工作温度（℃）		－40 ～+85
测试波长（nm）		1310	850

LC/SC/FC 等常规连接器

光纤类型	单模		多模
连接器类型	PC	APC	PC
插入损耗（dB）	≤0.3
回波损耗（dB）	≥50	≥60	≥35
耐久性 （dB）	≤0.2   1000次对接
工作温度（℃）	－40 ～+85
测试波长（nm）	1310		850

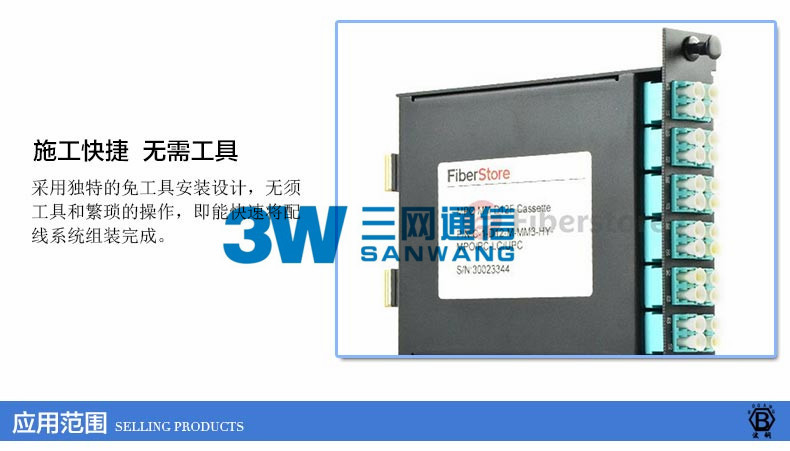

MPO模块插盒

高密度、模块化设计的模块插盒,实现光缆即插即用,满足快速部署数据中心的要求。

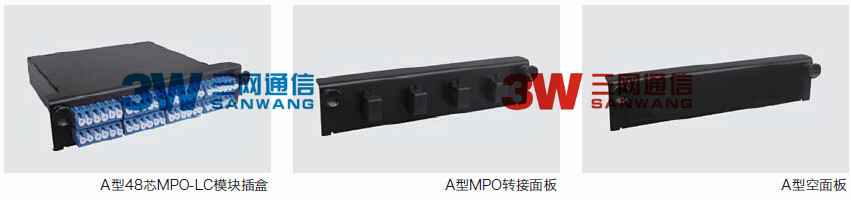

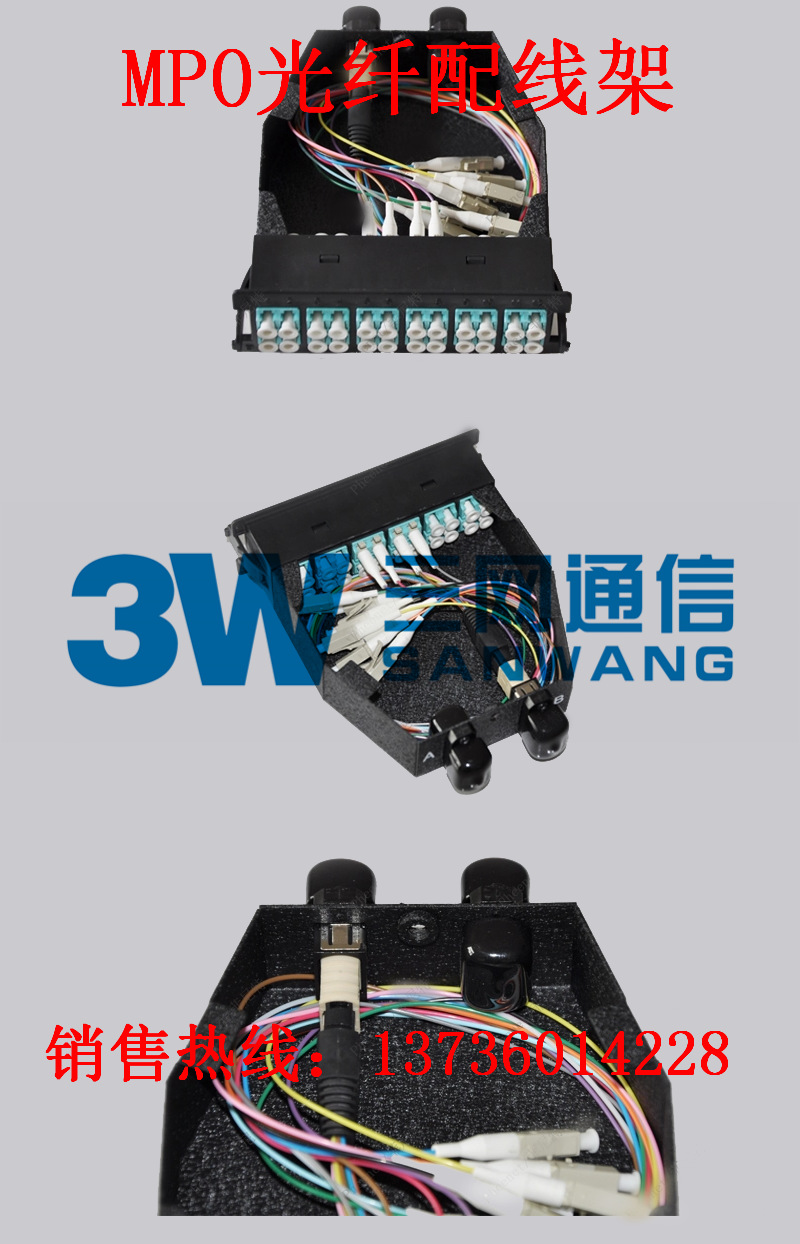

A型48芯MPO-LC模块插盒

■ 可安装于配套光纤分线盒套件上,组成1U96芯高密度光纤配线架;
■ 高密度、模块化设计,便于安装,仅需简单的4次插拔即可完成48芯光纤端接,实现光缆的快速连接;
■ 模块插盒内用MPO扇形分支跳线连接后部MPO和前部LC适配器,盒体背部MPO插座应配合使用端
■ 面带孔(母头)的MPO主干光缆;前部配合使用LC跳线的接线线序为:AB/BA。

名称	型号	单位	端口类型	备注
A型48芯高密度MPO/PC-LC/PC多模(OM1) 光纤模块插盒	3W-MPO-48A1	套	LC	可装配于A 型光纤分 线盒盒体套件模块包含24 个双芯LC 和4个MPO 适配器以及之间连接的MPO-LC扇形跳线;
A型48芯高密度MPO/PC-LC/PC万兆多模 (OM3) 光纤模块插盒	3W-MPO-48A2	套	LC
A型48芯高密度MPO/PC-LC/PC低水峰单模光 纤模块插盒	3W-MPO-48A3	套	LC

A型MPO转接面板

■ A型MPO转接面板可安装于配套的光纤分线盒盒体套件上,适用于MPO光纤连接器之间的转接。适配器类型为UP-DOWN

名称	型号	单位	备注
A型4口MPO转接面板	3W-MPO-MB4	套	含4个MPO适配器,适用于A型光纤分线盒盒体套件
A型2口MPO转接面板	3W-MPO-MB-2	套	含2个MPO适配器

A型空面板

■ 用于光纤配线架未满配情况下。

名称	型号	单位	备注
A型空面板	3W-MPO-HZ01	套	适用于A型光纤分线盒盒体套件

B型MPO模块插盒

■ 可安装于配套的光纤分线盒盒体组件上,如采用LC型连接器,可组成1U72芯光纤分线盒或4U288芯光纤分线盒;
■ 高密度、模块化设计,便于安装,仅需简单的2次插拔即可完成24芯光纤端接;
■ 模块插盒内用MPO扇形分支跳线连接后部MPO和前部LC适配器,盒体背部MPO插座应配合使用端
■ 面带孔(母头)的MPO主干光缆; 前部配合使用LC跳线的接线线序为:AB/BA。

名称	型号	单位	端口类型	备注
B型24芯MPO/PC-LC/PC 多模(OM1) 光纤模块插盒	3W-MPO-A1	套	LC	可装配于B 型光纤分线盒盒 体套件：NPL4.104.2005和NPL4.104.2006，模块包含6 个四联LC 和2 位MPO 适配器以及之间连接的MPO-LC 扇形跳线
	3W-MPO-A2	套	LC
B型24芯MPO/PC-LC/PC 低水峰单模 光纤模块插盒	3W-MPO-A3	套	LC
B型12芯MPO/PC-SC/PC 多模(OM1) 光纤模块插盒	3W-MPO-A4	套	SC	可装配于B 型光纤分线盒盒 体套件：NPL4.104.2005和NPL4.104.2006，模块包含6 个双联SC 和1 个MPO 适配器以及之间连接的MPO-LC 扇形跳线
B型12芯MPO/PC-SC/PC 万兆多模 (OM3)光纤模块插盒	3W-MPO-A5	套	SC
B型12芯MPO/PC-SC/PC 低水峰单模 光纤模块插盒	3W-MPO-A6	套	SC

注:也可根据用户要求提供端口为FC、ST等其它类型的MPO接线盒

B型空面板

■ 用于光纤分线盒未满配情况下。

名称	型号	单位	备注
B型空面板	3W-MPO-PXJ01	套	适用于B型光纤分线盒盒体套件

注:上述模块与光纤分线盒盒体套件组成 光纤分线盒。

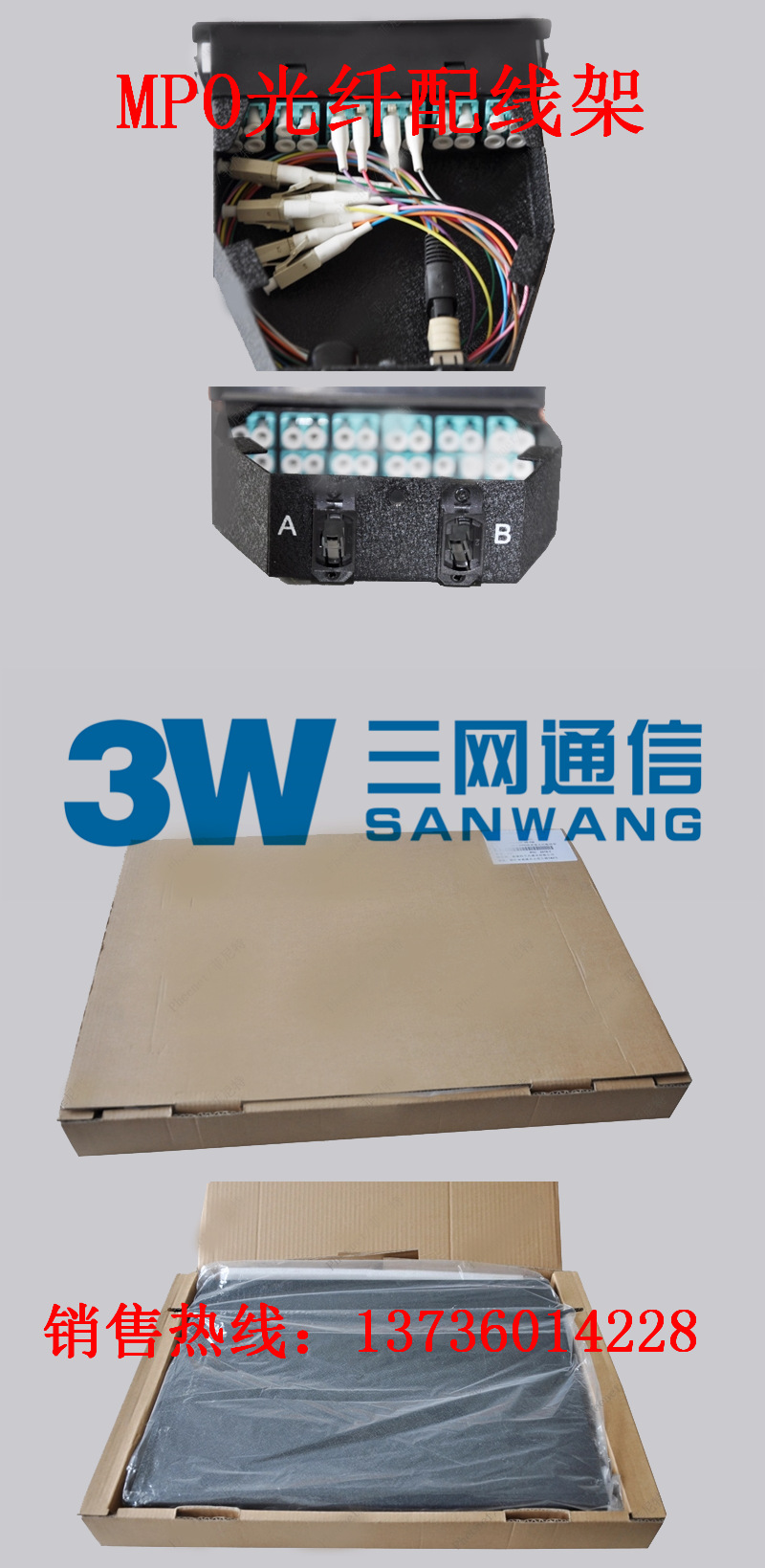

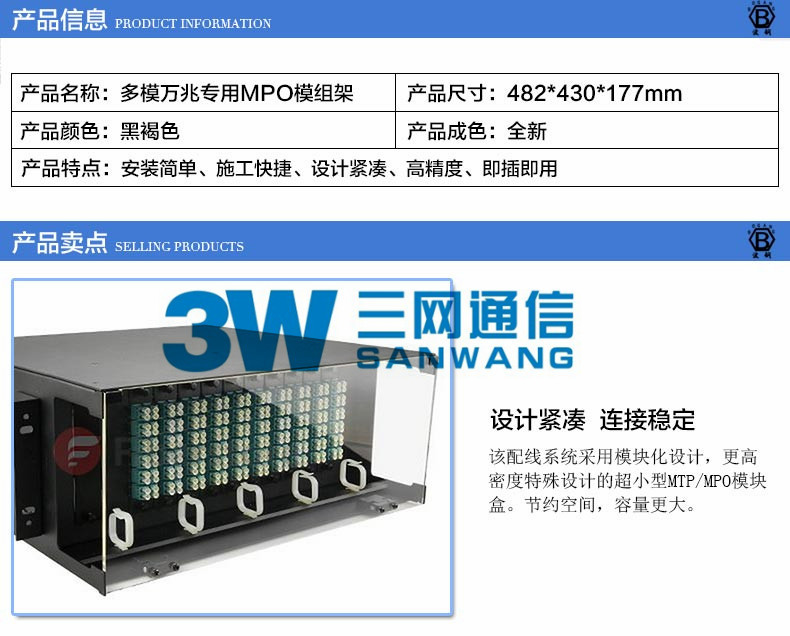

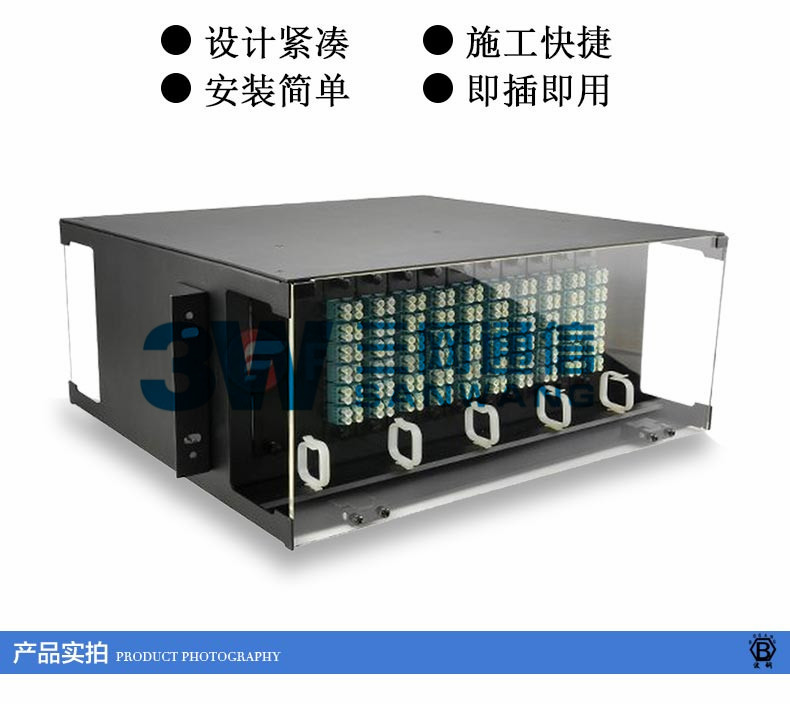

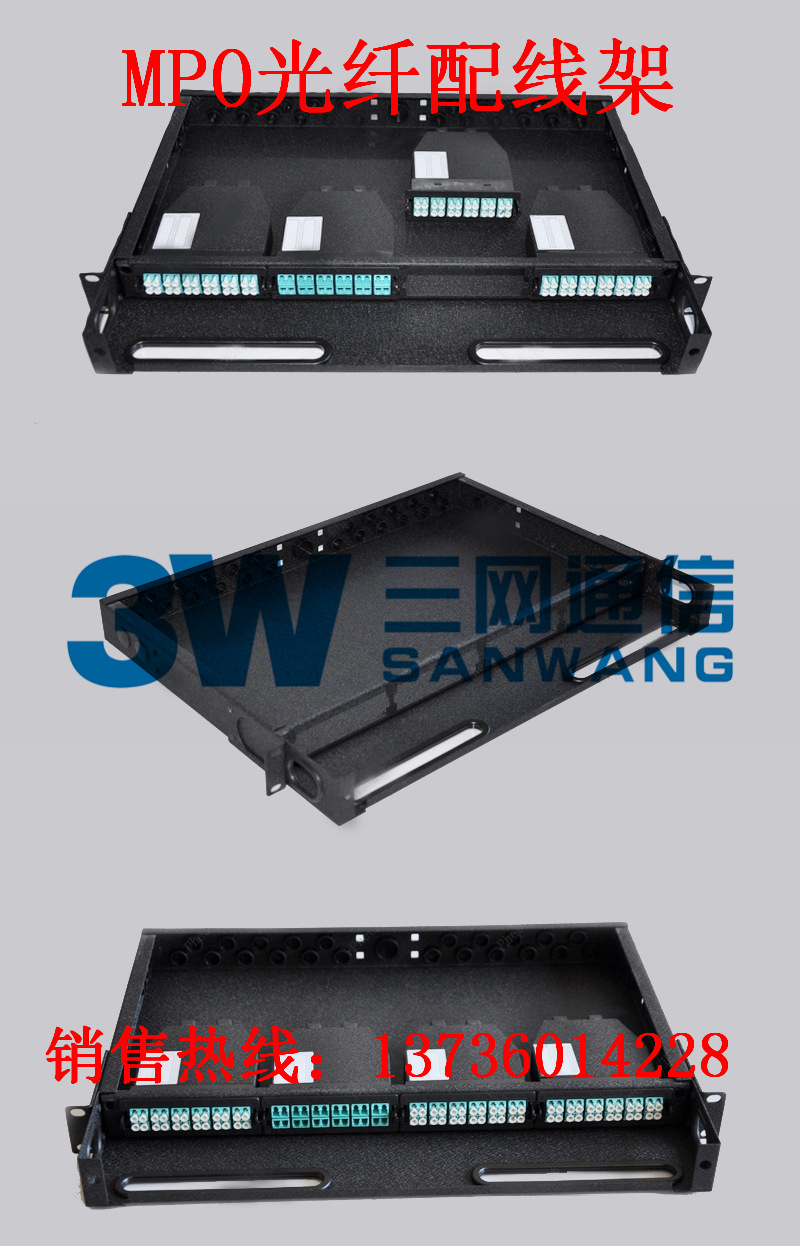

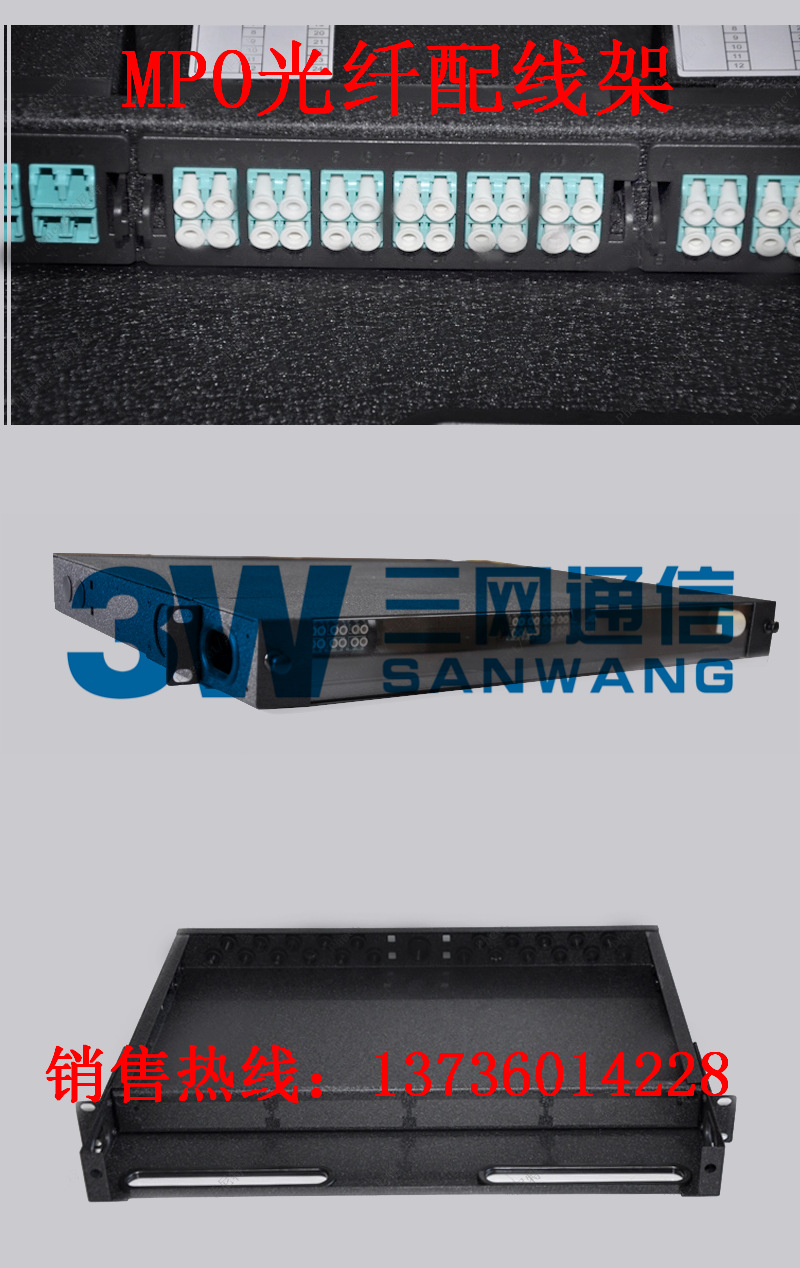

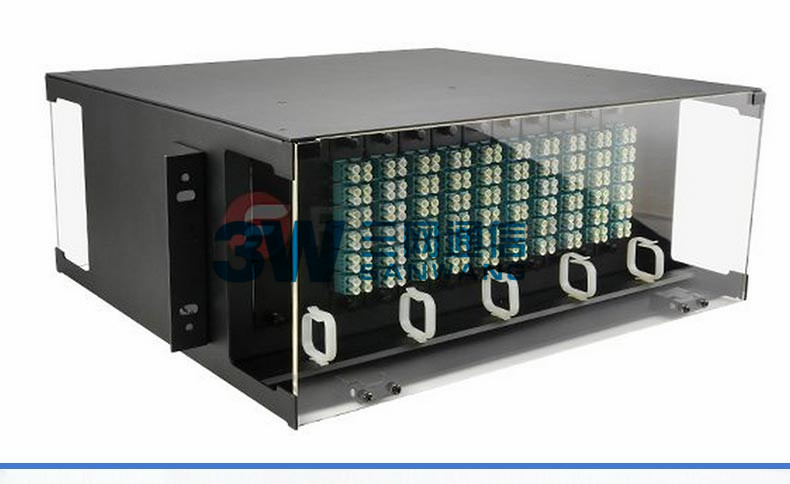

MPO光纤配线架,用于数据中心MDA，IDA或HDA配线区域光纤主干连接及配线管理，安装于19英寸机架及机柜中,可安装预连接MPO转接模块或MPO适配器前面板。

1、安装于19英寸机架及机柜中，用于模块盒的集中管理

2、通过模块化设计实现端口数量的增长，提供光纤高密度连接能力

3、MPO 1U 光纤配线箱可安装4个MPO欲端接盒，端接盒安装双工LC适配器大可管理光纤芯数达96芯，端接盒安装单工SC适配器大可管理光纤芯数达48芯，如安装MPO适配器板大可管理光纤芯数达288芯

4、MPO 2U 光纤配线箱可安装8个MPO预端接盒，端接盒安装双工LC适配器大可管理光纤芯数达192芯，端接盒安装单工SC适配器大可管理光纤芯数达96芯，如安装MPO适配器板大可管理光纤芯数达576芯

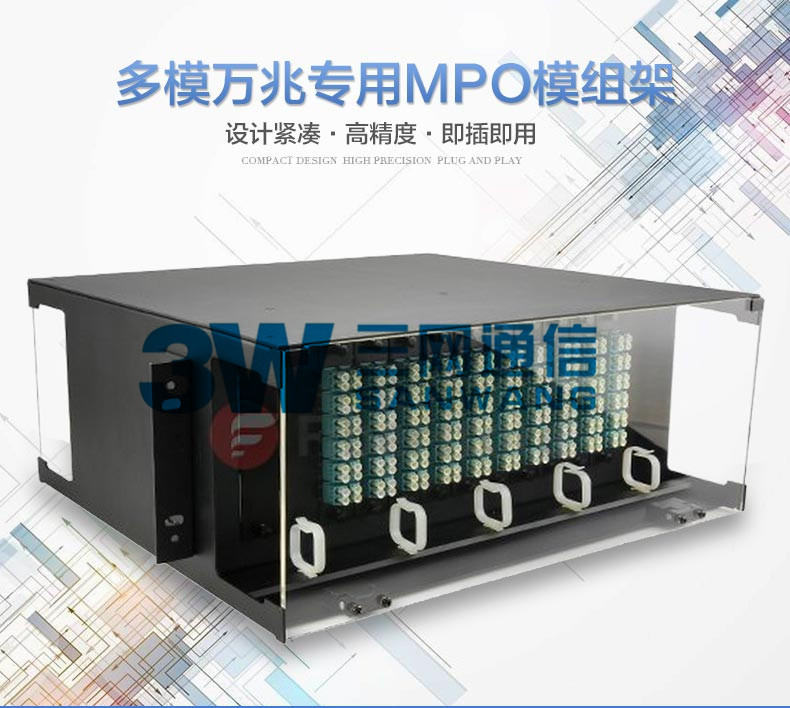

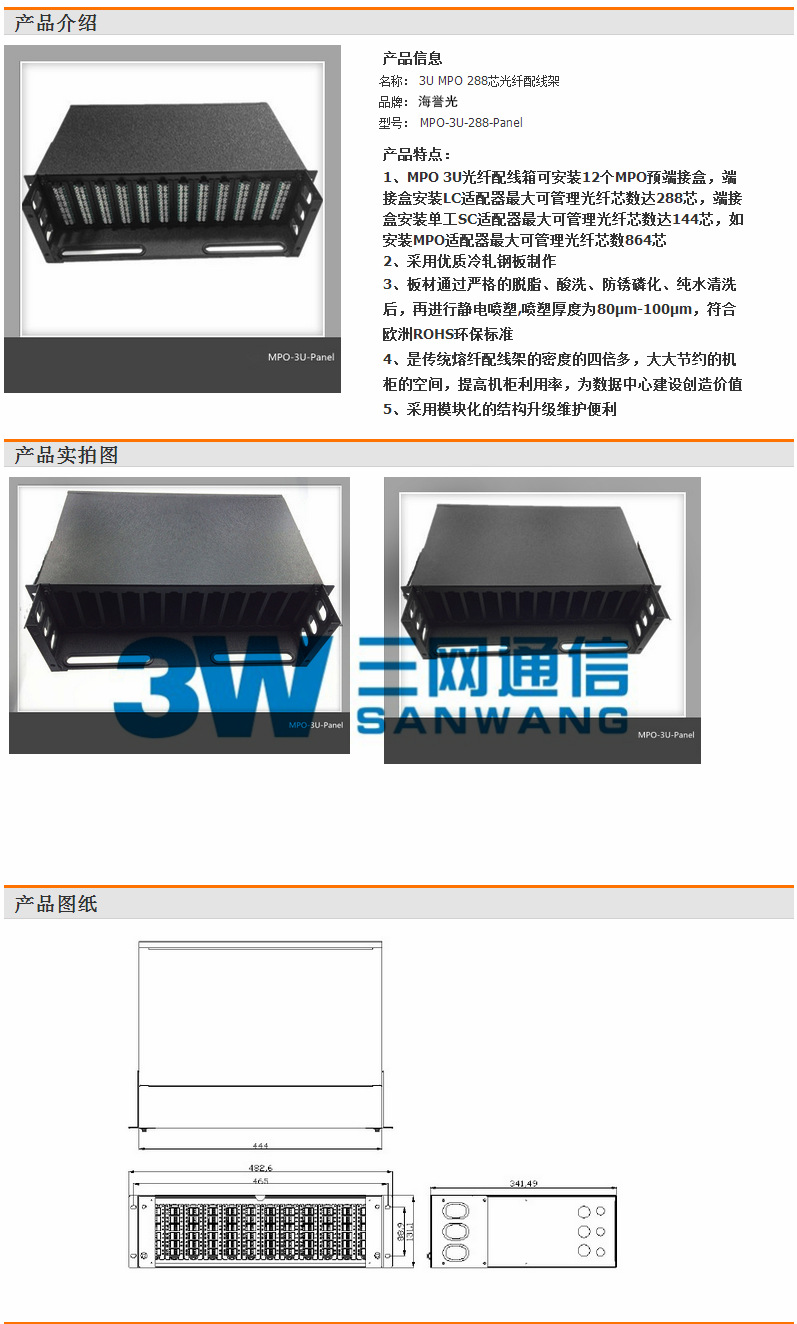

5、MPO 3U光纤配线箱可安装12个MPO预端接盒，端接盒安装LC适配器大可管理光纤芯数达288芯，端接盒安装单工SC适配器大可管理光纤芯数达144芯，如安装MPO适配器大可管理光纤芯数864芯

6、采用优质冷轧钢板制作

7、板材通过严格的脱脂、酸洗、防锈磷化、纯水清洗后，再进行静电喷塑,喷塑厚度为80μm-100μm，符合欧洲ROHS环保标准

8、光纤配线架设计包含了理线架和标签条

9、配线架安装方便，管理方便等优点

10、是传统熔纤配线架的密度的四倍多，大大节约的机柜的空间，提高机柜利用率，为数据中心建设创造价值

11、采用模块化的结构升级维护便利

12、含1U/2U/3U理线架设计

96芯模块式光纤分线盒 ( 由两套A 型48 芯MPO-LC 模块插 盒和1UA 型光纤分线盒盒体套件组成)

72芯模块式光纤分线盒 ( 由三套B 型24 芯MPO-LC 模块插 盒和1UB 型光纤分线盒盒体套件组成)

288芯模块式光纤分线盒 ( 由十二套B 型24 芯MPO-LC 模块插 盒 和4UB 型光纤分线盒盒体套件组成)

MTPMPO光纤跳线 MTP、MPO光纤连接器

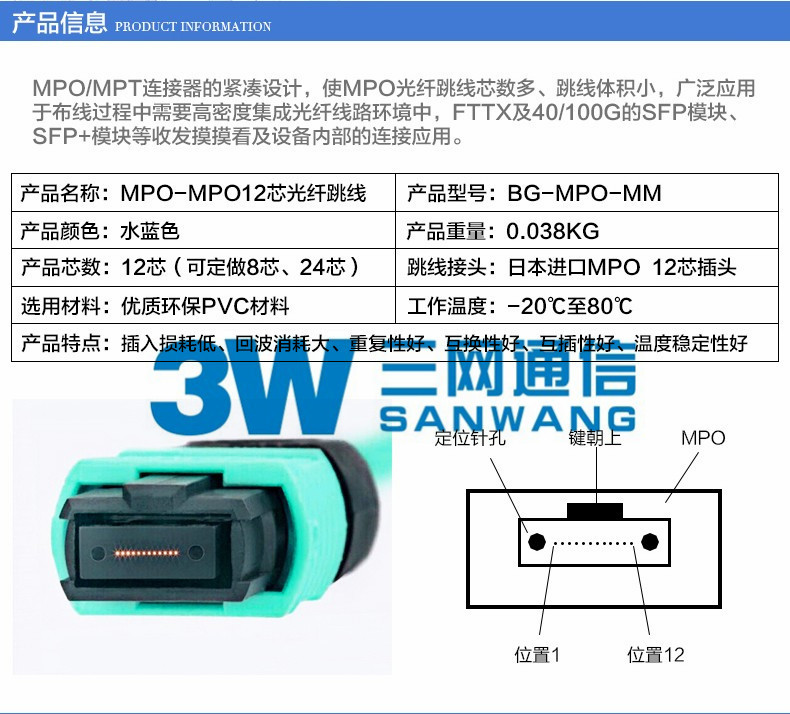

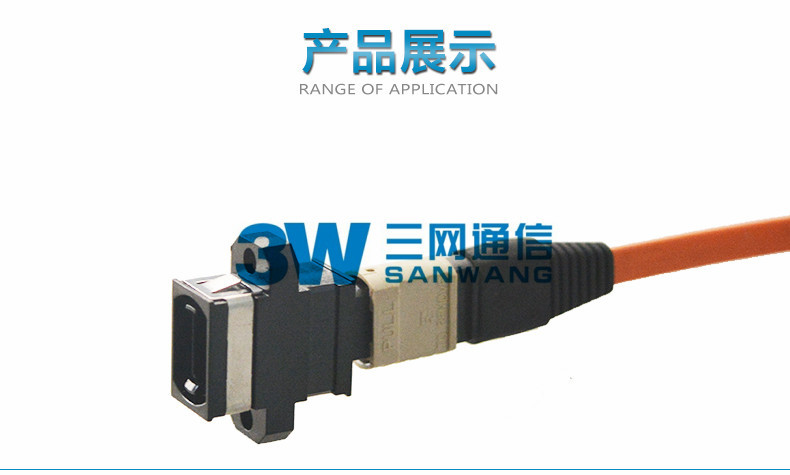

MPO 光纤连接器

• 产品分类：MT-RJ/MPO 连接器
• 产品简介：MT-RJ与MPO(Multi-fiberPushOn)统称为MT系列连接器，MT系列的插芯都采用插芯端面上左右两个直径为0.7mm的导引孔与导引针(又叫PIN针)进行精准连接，MT-RJ一般是两芯设计，MPO可以有2~12芯设计，多可以是24芯，目前使用多的是12芯的连接器。MPO连接器环境可靠性满足TelcordiaGR-1435-CORE，适合标准IEC/EN61754-7，TIA-568-B.1-7。MTRJ及MPO的紧凑设计，使其芯数多，体积小，广泛应用于在布线过程中需要高密度集成光纤线路环境中，FTTX及40/100GSFP、SFP+设备内部的连接应用。

  适用于Cisco Huawei H3C设备连接

•

特 征	应 用
●MT-RJ双芯数设计	●楼宇密集布线
●高质量插芯，PIN针精确对准	●有线电视网
●低插入损耗	●有源器件设备中
●RJ-45结构设计	●光纤通信系统.
●MPO符合TelcordiaGR-1435-CORE标准	●电信网络
●适合标准IEC/EN61754-7，TIA-568-B.1-7	●局域网(LANs)、广域网(WANs)
	●FTTB
	●40/100G收发模块
	●吉比特以太网
可提供类型
MT-RJ: ● 可提供双芯2.0mm光缆尾套及单芯∮3.0mm光缆尾套。 ● 可提供带PIN针或不带PIN针的连接头。	MPO： ● 可提供带状光缆尾套或束状∮3.0mm光缆尾套。 ● 可提供带PIN针或不带PIN针的连接头。 ● 可提供MTP连接头。
