执行器控制模块 PT-3D-J PK-3D-J
阀门电动装置控制器 模块PT-3D-J Z型 Q型控制模块厂家 优质低价
阀门电动装置控制器 模块PK-3D-JZ型 Q型控制模块厂家 优质低价
PT-3D-J概况：
PT-3D-J型三相调节型模块，是在我公司推出的PT-3C-J型模块的基础上研发的新一代三相整体调节型电动执行器专用控制模块。其接收来自DCS等系统或PLC等控制器的DC4～20mA标准电流信号，控制电动执行器完成对阀门开启程度的比例调节。该产品集相序自动调整、比例调节、隔离放大、阀位变送、功率驱动等诸多功能于一体，具有缺相保护、过力矩保护、电子互锁保护、禁动延时保护、丢信保护、温度保护等完善的保护功能。还可加配现场按钮板，实施现场操作并提供多种报警输出；加配阀位液晶显示屏，精确直观地显示阀位开度；加配红外遥控器，实现较高防护等级的现场操作。该产品具有抗干扰能力强、性能可靠、抗震、防潮、体积小、接线简单，调试方便等优点。现已广泛应用于DKJ、DKZ、DZW、LQA、QB、QT、SD、SM、SMC、SR、2SA、802、903、3410、3610等系列产品上。
PK-3D-J概况：
PK-3D-J型三相开关型模块，是在我公司推出的PK-3C-J型模块的基础上研发的新一代三相整体开关型电动执行器专用控制模块。其接收来自DCS等系统或PLC等控制器的DC4～20mA标准电流信号，控制电动执行器完成对阀门开启程度的开、关。该产品集相序自动调整、隔离放大、阀位变送、功率驱动等诸多功能于一体，具有缺相保护、过力矩保护、电子互锁保护、禁动延时保护、丢信保护、温度保护等完善的保护功能。还可加配现场按钮板，实施现场操作并提供多种报警输出；加配阀位液晶显示屏，精确直观地显示阀位开度；加配红外遥控器，实现较高防护等级的现场操作。该产品具有抗干扰能力强、性能可靠、抗震、防潮、体积小、接线简单，调试方便等优点。现已广泛应用于DKJ、DKZ、DZW、LQA、QB、QT、SD、SM、SMC、SR、2SA、802、903、3410、3610等系列产品上。
主要技术参数和性能特点
1、电源电压：380V±10%，50HZ±5%（特殊要求可在订货时提出）。
2、电源接线方式：三相三线制、三相四线制。
3、可自动识别、调整三相电源的相序，而正确执行对阀门的开、关控制。
4、具有缺相保护、过力矩保护、电子互锁保护、禁动延时保护、丢信保护、温度保护等完善的保护功能。
5、可加配：现场按钮板、阀位液晶显示屏、红外遥控等功能。
6、提供两组输出干触点：一组综合报警（断电、缺相、过力矩、丢信）一组远程/现场状态指示。
7、输入/输出信号通道均采用光电隔离（可承受2000V浪涌电压）。
8、输入信号：DC4mA～20mA。
9、输出信号：DC4mA～20mA。
10、输入通道阻抗：150Ω（DC4mA～20mA）、≧500KΩ（DC1V～5V）。
11、输出电流负载电阻：≦750Ω。
12、适配阀位电位器阻值：1KΩ。
13、输出阀位电流的调节范围较大：低端0%～85%，即低端无需调到零位；高端15%～100%。即当单圈阀位电位器转角较小时（0～45°），或转角最大时（0°～270°或0°～330°）之间都可调出DC4mA～20mA。
14、独特的反馈电流调节技术只需阀门开、关一次，即可准确调准DC4～20mA电流，无需传统方式反复调节。
15、通过模块上的拨码开关可设置正作用和反作用：正作用时控制电流4mA对应阀门全关，20mA对应阀门全开；反作用时控制电流20mA对应阀门全关，4mA对应阀门全开。
16、通过模块上的拨码开关可设置控制电流信号丢失时的三种工作状态：保持原位，全开，全关。（注：当控制电流低于2mA时，视为信号丢失）。
17、可适用于可逆控制，接通持续率50%，每小时接通次数≦1200次。
18、灵敏度：0.3～20%可调。
19、工作温度：-30℃～+70℃（特殊温度要求请致电联系）。
20、环境湿度：≦95%（25℃）。

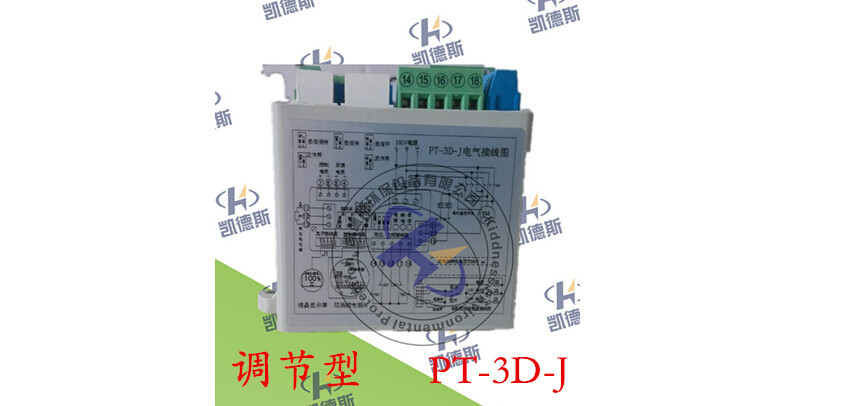

PT-3D-J 模块电器原理图
专业生产水泥专用阀门，电动执行器，DKX电动控制箱，DKJ电动执行机构，DQF快关电动球阀，精小型执行器，代理进口品牌执行器：德国西博思SIPOS、英国罗托克ROTORK、德国奥玛AUMA、法国伯纳德等多个品牌，品质上乘，欢迎合作洽谈！
扬州恒电阀门控制设备有限公司专业生产：水泥专业卸料设备流量控制阀，型号有B200，B250、B300、B350、B400，B500，B630；电动流量阀，气动流量阀，水泥均化库专用阀门，电动球阀；电动蝶阀；电动装置；电动执行器；智能电动装置；DQF电动球阀DQF-50， DQF-80， DQF-100，，DQF-125， DQF-150， DQF-200；DKJ电动执行器DKJ-2100M，DKJ-3100M，DKJ-4100M，DKJ-5100M，DKJ-6100M，DKJ-7100M ；DZW电动装置；精小型电动执行器,型号有DCL-05，DCL-10, DCL-20， DCL-40，DCL-60，DCL-60E,DCL-100，DCL-100E,DCL-200，阀门专业电机YDF,YBDF;位置定位模块CPA100-220,CPA101-220，CPA201-220，PT-3D-J,PK-3D-J,WK,LK, 扬州西门子；DKX阀门控制箱DKX-C-K、DKX-G-K、DKX-GW-K、DKX-GB、DKX-GW-P、DKX-G-K、DKX-GB；电动控制箱 阀门执行器。

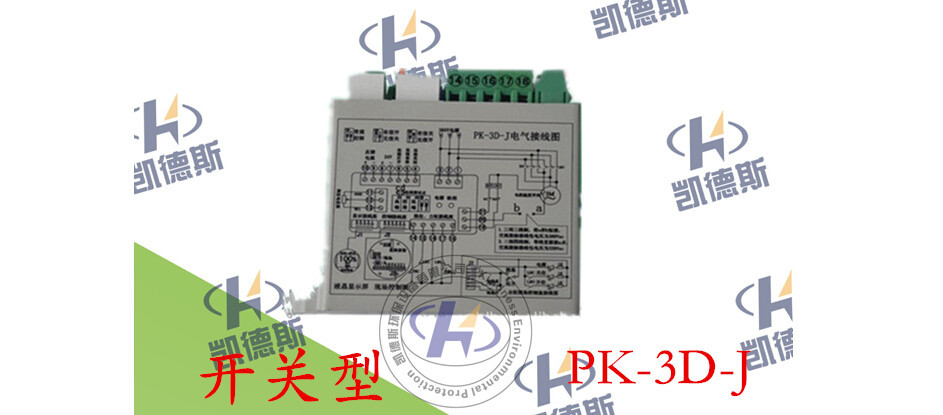

PK-3D-J 模块电器原理图
二、适用机型
当你订货时，敬请依照下列的说明，参照具体型号、规格目录选择，按其顺序提供详细的加工资料，以便于彼此之间的作业，为此，您可获得最迅速最满意的服务。
1. 请按型号表示方法写明型号，如有特殊要求，订货时必须说明，若不说明则按本公司规定提供。
2. 环境具有爆炸气体必须说明，并必须符合本说明书中防爆标志的规定。
3. 请写明连接尺寸标准，阀杆直径及伸出长度，若连接尺寸与本说明书不符，可与本公司协商解决。
4. 手顺时针旋转为关阀，如与此相反必须说明。
5. 推力型的阀杆螺母纹一般由用户加工，本公司只加工一预制孔，若需本公司加工，请提供螺纹的尺寸。
6. 本公司还可按用户要求，提供其它转速的电动装置。
