冲孔类设备 PUNCHING EQUIPMENT
产品用途 PRODUCT USE

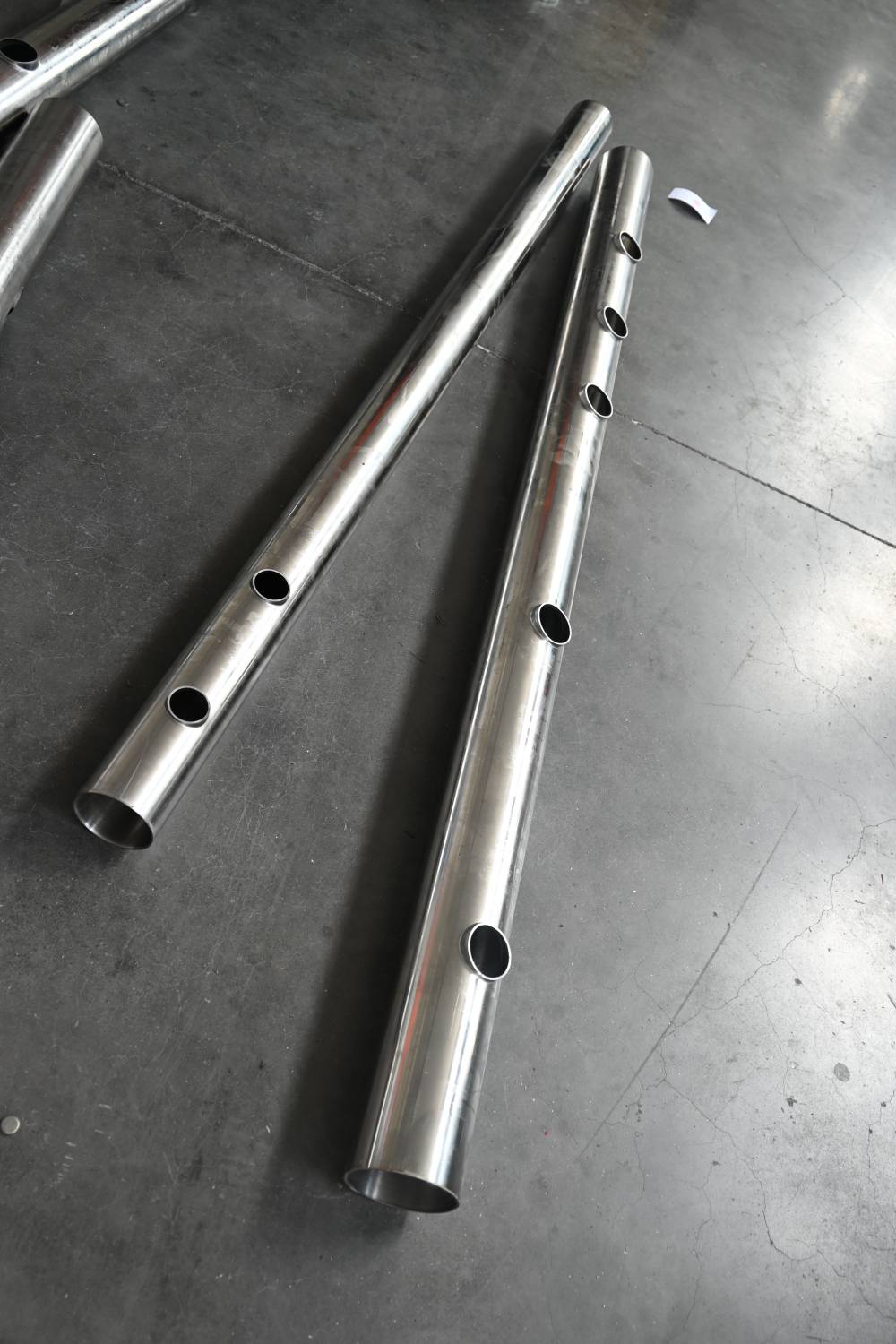

该设备用于铜管管壁的冲孔及翻边,如笛状;主要应用于空调配管行业,太能热水器行业。
The device is used for copper ipe wall punching and banging, such as bute; mainly sed in air conditioning piping industry, solar water heater industry
| 技术参数Technical beters |
|
|
|
| 轴数 | 可选配 1: 单轴 ¨ 2: 多轴 ¨ |
|
|
| Number of axes | 1：Single axis 2Multi-axis |
|
|
| 类别 | 可选配 Y:液压 ¨ Q:气动 ¨ H:混合 ¨ |
|
|
| Categoroy | Y:Hoydraulic pressure Q: Pneumatic H:Mixing |
|
|
| 加工管径 | 可选配 50: 50mm ¨ 80: 80mm ¨ 120: 120mm ¨ |
|
|
| Processing diameter |
|
|
|
| 机型 | 可选配 A:标准型 ¨ B:加长型 ¨ C:自动上下料 ¨ |
|
|
| type | A:Standard type B:Lengthened type C:Automatic loading andunloading |
|
|
| (MAX)加工长度 | 1.6m |
|
|
| The maximum processing |
|
|
|
| (MIN)加工管径 | φ10mm(铜管) | (MAX)加工壁厚 | 2.5mm |
| Minimum diameter | Maximum wall thickness |
|
|
| (MAX)加工管径 | φ120mm | 加工时间 | 5-7s/孔 |
| Maximum diameter | Processing time |
|
|
| 加工方式 | 冲孔 | 送料轴行程(伺服控制) | 1300mm |
| Processing bs | Feeding stroke(Servo Control） |
|
|
| (MIN)两孔间距 | 16mm | 送料轴精度 | ±0.1 |
| Minimum two hole spacing | Feeding axis accuracy |
|
|
| 夹料动力 | 液压动力 | 送料轴速度 | 500mm/s |
| Clip material power | Hydraulic power | Feeding axis speed |
|
| 电控方式 | 两轴PLC | 旋转方式(伺服控制) | ±360° |
| Electric control mode | Two-axis PLC | Rotation moed(Servo Control） |
|
| 操作方式 | 自动/手动 | 电源 | 3相380V50H |
| Operation b | Automatic/ Manual | Power supply |
|
| 上料方式 | 自动/手动 | 液压电机功率 | 2.2KW |
| Feeding b | Automatic/ Manual | Hydraulic motor power |
|
| 液压系统压力 | 7MPa | 体积(L*W*H) | 2300*1000*1500mm |
| Hydraulic system pressure | Volume(L*W*H) |
|
|
冲孔：集流管冲孔机不仅能进行冲孔操作，还能实现冲大小孔的功能，这使得它能够在金属管材上快速而精确地制造出所需的孔洞和边缘形状。
用途广泛：这种设备可以用于不同材质的管材，如铜管、不锈钢管和铝管。特别适合于汽车空调管微通道冷凝器和集流管的冲孔。
高自动化：集流管冲孔机通常具有较高的自动化程度，能够提高生产效率和产品质量，减少人工操作的需求。
磨具更换：设备的模具可以根据管径和冲孔大小进行更换，这使得设备能够适应不同规格的管材和冲孔需求。
冲孔控制:冲孔机能够根据管材的特性和冲孔要求进行精确控制，确保冲孔的质量和精度。
安全操作:现代的冲孔机通常配备有各种安全功能，如紧急停止按钮和防护罩，以确保操作人员的安全。
由于集流管冲孔机具有这些特点，它成为了金属管材加工领域中的重要设备，特别是在汽车制造、空调生产和建筑行业等领域的应用非常广泛 。
