产品详情

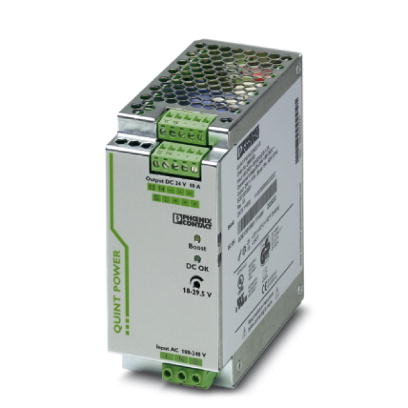

菲尼克斯电源QUINT-PS/3AC/24DC/10 - 2
用于DIN导轨安装的QUINT POWER电源，初级开关模式，采用SFB技术（选择性熔断
技术），输入：3相，输出：24 V DC/10 A
产品描述
提供最大化功能性的QUINT POWER电源
QUINT POWER断路器可在六倍于额定电流时以热磁方式快速脱扣，从而提供选择性
系统保护并可以节省成本费用。通过预防性功能监控可以确保极高的系统有效性
，因为它在故障发生前便可以发出临界运行状态报告。
通过静态功率储备POWER BOOST，能可靠地启动重负载。可调电压可覆盖5 V DC
... 56 V DC之间的所有范围。
尺寸
宽度 60 mm
高度 130 mm
深度 125 mm
备用端子宽度 122 mm
备用端子高度 130 mm
备用装配视图 63 mm
环境条件
保护等级 IP20
环境温度（运行） -25 °C ... 70 °C (> 60 °C衰减，2.5 %/K, 在-
40°C下进行调试类型测试)
环境温度（存放/运输） -40 °C ... 85 °C
允许的最大相对湿度（操作） ≤ 95 % (25°C时，无冷凝)
抗干扰 EN 61000-6-2:2005
输入数据
额定输入电压范围 3x 400 V AC ... 500 V AC
输入电压范围 3x 320 V AC ... 575 V AC
2x 360 V AC ... 575 V AC
450 V DC ... 800 V DC
AC频率范围 45 Hz ... 65 Hz
DC频率范围 0 Hz
冲击电涌电流 < 15 A (典型)
电源故障旁路 > 20 ms (400 V AC)
> 30 ms (500 V AC)
选择合适的保险丝 6 A ... 16 A (AC: 特性B、C、D、K)
保护名称 瞬态电涌保护
保护电路/组件 压敏电阻，气体放电管
输出数据
额定输出电压 24 V DC ±1 %
输出电压的设置范围 18 V DC ... 29.5 V DC (>24V持续容量)
输出电流 10 A (-25°C ... 60°C，UOUT = 24 V DC)
15 A (POWER BOOST，-25°C... 40°C 恒温，UOUT= 24 V DC)
60 A (12毫秒)
衰减 60 °C ... 70 °C (2.5%/K)
并连 是，用于冗余和增加容量
串连 是
残波 < 20 mVSS (额定值)
峰值切换电压额定负载 < 20 mVSS (额定值时，20MHz)
最大空转功耗 7 W
最大额定负载功率损耗 19 W
概述
净重 1.1 kg
工作电压显示 LED 绿色
效率 > 93 % (400V AC和额定值时)
绝缘电压输入／输出 4 kV AC (类型测试)
2 kV AC (常规测试)
保护等级 I
MTBF (IEC 61709, SN 29500)
> 633000 h (40°C)
安装位置 水平DIN导轨NS35，EN60715
组装说明 可并排安装；水平间距5 mm，如有有源元件需增加15 mm，垂直
间距50 mm
电磁兼容性 符合EMC 条例2004/108/EC
低压指令 符合LV 条例2006/95/EC
标准——机器的电气设备 EN 60204
标准——电气安全 IEC 60950-1/VDE 0805 （SELV）
造船工业许可 Germanischer Lloyd（EMC 1），ABS，LR，RINA，NK，DNV，BV
标准——电源安装中所用的电子设备以及在电源安装中电子设备的组装 EN
50178/VDE 0160 (PELV)
标准——安全超低电压 IEC 60950-1 (SELV)和EN 60204（PELV）
标准——安全绝缘 DIN VDE 0100-410
DIN VDE 0106-1010
标准——防止电击 DIN 57100-410
标准——防止冲击电流，电气设备中保护性隔离的基本要求 DIN VDE 0106-
101
标准——主协波电流限值 EN 61000-3-2
标准 - 设备安全 GS（经过安全测试）
认证——适用于半导体工业的需求，符合干线压降 SEMI F47-0706 一致性证
书
信息技术设备 - 安全（CB认证体系） CB认证
UL认证 UL，UL 508
UL/C-UL认证UL 60950-1（3线制 + PE，星形网络结构）
UL ANSI/ISA-12.12.01 I级，Ⅱ类，A，B，C，D组（危险区域）
电涌电压类别 III
连接数据，输入
连接方式 可插拔螺钉连接
刚性导线最小横截面 0.2 mm²
刚性导线最大横截面 2.5 mm²
多芯线最小横截面 0.2 mm²
柔性导线最大横截面 2.5 mm²
AWG/kcmil导线最小横截面 16
AWG/kcmil导线最大横截面 12
剥线长度 7 mm
螺纹 M3
连接数据，输出
连接方式 可插拔螺钉连接
刚性导线最小横截面 0.2 mm²
刚性导线最大横截面 2.5 mm²
多芯线最小横截面 0.2 mm²
柔性导线最大横截面 2.5 mm²
AWG/kcmil导线最小横截面 16
AWG/kcmil导线最大横截面 12
剥线长度 7 mm
信号输出
输出名称 DC OK有源
输出说明 UOUT>0.9xUN： 高信号
最大切换电压 + 24 V DC
输出电压 + 24 V DC
最大启动电流 最小 20 mA (防短路保护)
连续负载电流 ≤ 20 mA
状态显示 UOUT>0.9xUN： “DC OK” LED 绿色
关于状态显示的注意事项 UOUT<0.9xUN： "DC OK" LED闪烁
刚性导线最小横截面 0.2 mm²
刚性导线最大横截面 2.5 mm²
多芯线最小横截面 0.2 mm²
柔性导线最大横截面 2.5 mm²
AWG/kcmil导线最小横截面 16
AWG/kcmil导线最大横截面 12
连接方式 0.5 Nm
最大紧固扭矩 0.6 Nm
螺纹 M3
输出名称 DC OK浮点
输出说明 继电器触点，UOUT>0.9xUN： 触点吸合
最大切换电压 ≤ 30 V AC/DC
最大启动电流 ≤ 1 A
连续负载电流 ≤ 1 A
状态显示 UOUT>0.9xUN： “DC OK” LED 绿色
关于状态显示的注意事项 UOUT<0.9xUN： "DC OK" LED闪烁
输出名称 POWER BOOST，有源
输出说明 IOUTN: 高信号
最大切换电压 + 24 V DC
输出电压 + 24 V DC
最大启动电流 最小 20 mA (防短路保护)
连续负载电流 ≤ 20 mA
状态显示 IOUT>IN： LED “BOOST” 黄色
分类
eCl@ss 4.0 27040702
eCl@ss 4.1 27040702
eCl@ss 5.0 27049002
eCl@ss 5.1 27049002
eCl@ss 6.0 27049002
eCl@ss 7.0 27049002
eCl@ss 8.0 27049002
ETIM
ETIM 2.0 EC001039
ETIM 3.0 EC001039
ETIM 4.0 EC000599
ETIM 5.0 EC002540
UNSPSC
UNSPSC 6.01 30211502
UNSPSC 7.0901 39121004
UNSPSC 11 39121004
UNSPSC 12.01 39121004
UNSPSC 13.2 39121004
