球墨铸铁水用持压泄压阀HC500X-16 泵房必备 西安水泵控制阀实价批发
规格齐全，现货出售 规格：DN40-DN600 欢迎来电咨询。

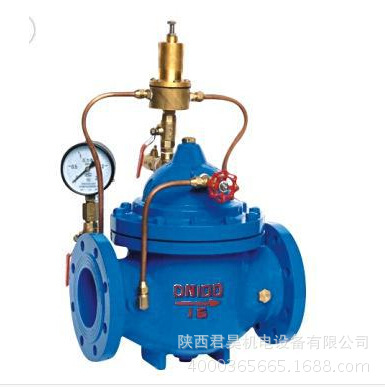

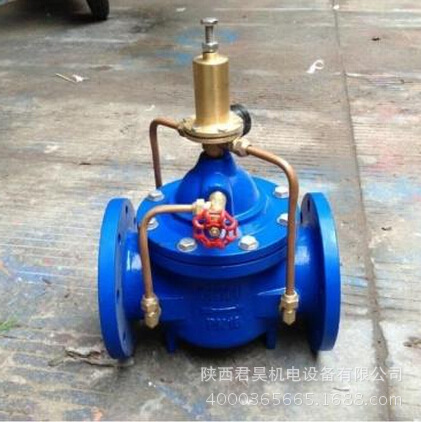

500X泄压阀
结构特点和用处
由主阀、泄压/持压导阀针阀、球阀、微形过滤器和压力表组成水力控制接管系统。利用水力自动操作，即可以作泄压阀用又可作持压阀用。
作泄压阀用时，可维持供水路压力在设定的安全值之下；
做持压阀用，可维持主阀上游水压在设定值之上，保持主阀上游供水压力。
本产品利用水力自力控制，不需要其它装置和能源，保养简便，一阀多用。
广泛用于高层建筑、生活区等供水管网系统及城市供水工程。
工作原理
500X持压泄压阀是在系统的线路和设备用于防止压力过大自动阀门。当系统压力超过前面设定的，由阀弹簧的力时，阀盘抬离其阀座，从而允许一些系统流体介质通过阀出口流出，直到系统压力降低到刚好低于阀的溢流设定点压力。弹簧然后重新落坐阀门。500X持压泄压阀当设定压力被超过，则溢流阀成为阻力最小的路径作为阀被强制打开，并且流体的一部分通过辅助路线泄出。
利用导阀感应主阀上游压力
一、持压泄压阀调整为持压阀时：当主阀上游压力低于导阀调定值时，导阀关小使得主阀膜片上表面压力增加，主阀关小或关闭;当主阀上游压力上升时，导阀开度增加，使得主阀膜片上表面压力减小，主阀开度增大。
二、持压泄压阀调整为泄压阀时：当主阀上游压力低于导阀设定值时，导阀关闭，上游压力通过针阀传递给膜片上方，使主阀维持关闭；当上游压力突然上升超过导阀设定值时，导阀开启，排放膜片上部的压力水，使主阀迅速开启，大量泄水降压，直至导阀设定值以下，才缓慢关闭，不会产生二次水锤。
三、持压泄压阀导阀出厂设定压力值不适合现场要求，可做如下调整：先松开导阀手轮下的锁紧螺母，然后顺时针拧动导阀手轮为增加压力，反之为降低压力，调好侯锁好锁紧螺母。

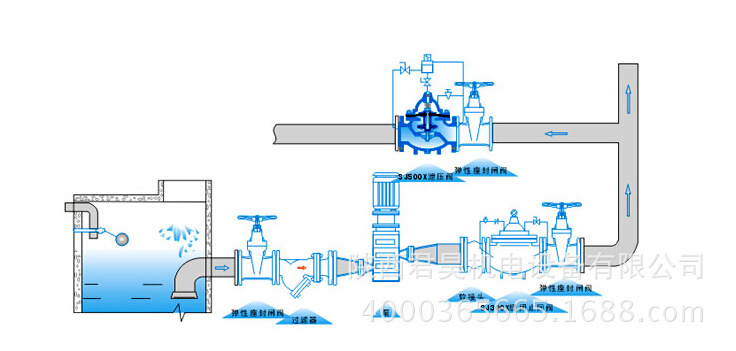

主要安装于泄水旁路,可保证主阀上游于导阀设定安全值以下，500X持压泄压阀防止管路高压或突然高压对管路及设备的损坏。500X持压泄压阀被设计或设置为打开以预定的设定压力，以保护压力容器等设备不会受到超过其设计极限压力。500X持压泄压阀主要安装于泄水旁路，可保证主阀上游于导阀设定安全值以下，防止管路高压或突然高压对管路及设备的损坏。
1.持压主要是保证主阀上游最低供水压力，使用于维护城市干管最低（灭火）供水压力，防止支管用户过度抽水。
2.泄压主要安装于泄水旁路，可保证主阀上游于导阀设定安全值以下，防止管路高压或突然高压对管路及设备的损坏。
功能相似产品还有：AX742X安全泄压/持压阀。
