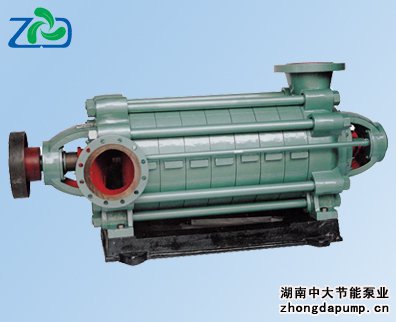

湖南中大水泵湖南MD泵湖南100MD16系列单吸多级耐磨泵
湖南水泵厂家湖南中大节能泵业有限公司供应湖南中大水泵湖南MD泵湖南100MD16系列100MD16x2 100MD16x3 100MD16x4 100MD16x5 100MD16x6 100MD16x7 100MD16x8
100MD16x9 单吸多级耐磨泵
一100MD16系列单吸多级耐磨泵概述
MD型单吸多级耐磨泵是在原D型泵的基础上通过改变材质而成，该泵适用于固体颗粒含量不大于1.5%的中性矿水（粒度小于0.5毫米）及类似的其他污水，被输送介质的温度不高于80度，适用于钢铁厂、矿山排水、污水输送等场合。其性能参数及外形安装尺寸同D型泵。
二、100MD16系列单吸多级耐磨泵型号材料说明
比如100MD16
100—泵吸入口直径（mm）
16---单级扬程为16米
100MD16系列单吸多级耐磨泵材料表
|
零件名称 |
进水段 |
中段 |
吐出段 |
叶轮 |
导叶 |
轴 |
平衡环 |
|
MD |
QT450 |
QT450 |
QT450 |
HTBCu |
HTBCu |
45# |
HTBCu |
用户如归耐磨材质有特殊要求，可与厂方协商。
三100MD16系列单吸多级耐磨泵结构说明
1.泵壳体部分
泵壳体部分主要有轴承体、前段、中段、后段、导叶等用螺栓联接成整体，前段吸入口中线呈水平线，后段吐出口中线与水平垂直。
2.转子部分
转子部分主要由轴及安装在轴上的叶轮、轴套、平衡盘等零件组成。轴上零件用平键和轴套螺母紧固使之与轴成为一体。整个转子由两端轴承支撑在泵壳体上，转子部分中叶轮数目根据泵的技术而定。
3.轴承部分
本型泵轴承有滑动和滚动轴承两种，按型号不同而定，均不承受轴向力。泵在运行中应允许转子部分在泵壳体中轴向游动，不能采用向心球轴承.
4.泵的密封
泵的前段 中段、后段之间密封面采用二硫化钼润滑脂密封，转子部分与固定部分之间靠密封环、导叶套、填料等密封，当密封环和导叶套的磨损程度影响泵的工作和性能时应予及时更换。本型泵在使用时，填料环的位置要安放正确，各型泵的填料的填料及填料环的松紧程度必须适当，以液体能一滴一滴渗出为宜。
5.平衡机构
平衡机构有平衡环、平衡套、平衡盘等组成。平衡机构用于平衡泵的轴向力。
四100MD16系列单吸多级耐磨泵参数范围
流量Q:37.6---72(m3/h)
扬程H:20.4---178(m)
转速2980（r/min）
