产品详情
产品简介
前言
本公司计量泵采用等效国际标准的国家标准进行设计制造，同时可按美国石油学会API675标准为用户提供产品。
一、产品规格齐全：现有隔膜、柱塞、液压隔膜计量泵三大类，20多种机座系列，3000多种规格。计量泵流量范围内：0.2~15000L/H。最高排出压力达50MPa，适宜-15℃~120℃，粘度为15-2000mm2/s.
二、计量准确：在零流量到额定流量的范围内，可作无级调节，可任意选取需要的流量值。计量泵的重复精度在±1%以内。
三、流量调节方便：一是采用改变泵的柱塞（隔膜）行程长度（最佳流量调节范围为30%~100%），调节可以在停机或运行进行，二是采用变频器改变输入的电源频率调节泵速，或装自动冲程控制器，以便于实现流量调节的自动控制和计算机进行控制。三是采用两者相接合的办法，采用二元控制调节，精确调节比可达10:1.
四、计量泵输送量为硬特性：流量一旦调节到位后既为定值，不受排出压力的影响。

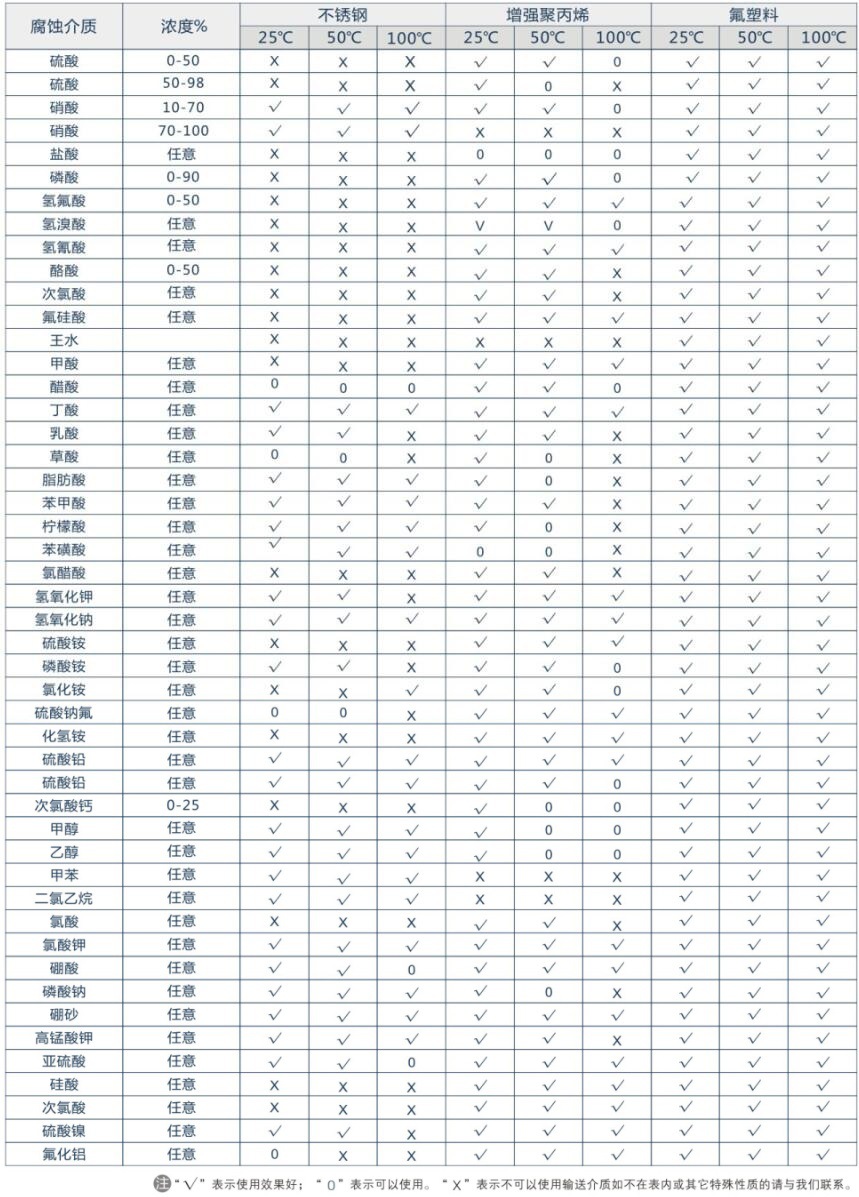

五、耐腐蚀性强：本公司备有多种材料，用于过流部件的制造，适应各种不同性质的腐蚀介质需要。
六、液压隔膜计量泵是用于隔膜将液力端和动力端安全隔开，介质零泄露，适用于输送易燃、易爆、剧毒、贵重等介质。
七、根据用户需要，提供以计量泵为主机的成套加药装置，并可供配套的管路附件，如安全阀、缓冲器、过滤器、背压阀、阀门等。
注:对用户进行全面服务、
⒈售前服务：协助客户造型，配合客户设计。
⒉售后服务：产品“三包”、“保修”期为一年。
⒊热线咨询：根据用户要求，在产品安装、调试、更换和使用过程中出现的故障，公司热线随时指导服务。
⒋提供备品备件。
计量泵选型及适用注意事项
一、计量精度及流量的标定：
根据GB/T7782-2008《计量泵》标准规定：“泵在额定条件下和最大相对行程长度处的流量计量精度应不低于±1%。泵在输送一般介质时理想使用行程范围为30%~100%；当工艺流程所需的使用范围≤10%时，可增配交流变频器降速，扩大使用范围。说明书上的流量曲线是生产厂在出厂时按常温清水性能试验测得，用户应根据实际工况复试，重新标定行程与流量的关系曲线，以便于操作时准确调节流量。”
二、计量泵的安装高度：
对于输送物理性质类似于清水的常温介质，柱塞泵中心至液面的安装高度约为2米，隔膜泵约为1.5米。当安装底阀、泵缸腔内充满液体介质时，可提高泵的吸入性能，柱塞泵安装高度为2~6米，机械隔膜泵为1.5~2.5米，液压隔膜泵为2~3米。
三、计量泵管路系统应注意的问题：
1、泵入口管内径应不小于泵在上单向阀内径。泵的入口管路尽量减短并减少弯头、阀门等阻力件，不允许出现向上弯的“Ω”型布置，以免存气。
2、为确保泵和管路系统的安全，应在出口管路上设置安全阀。
3、由于计量泵流量输出脉动较大，建议出口配带缓冲器，必要时选用脉动性较小的三联计量泵。当进口流量≥3000L/H时，进口侧也应配带缓冲器。
4、当出口压力接近或低于进口压力时，应在进口管路上设置背压阀。
四、计量泵订货注意事项：
（1）计量泵订货时，除常规产品外，应填写“计量泵数据表”作为合同附件，以保证所选型号满足用户使用需求。
（2）计量泵不适合输送含有泥浆或固体颗粒较大的液体，此时计量泵变化很大，并可能造成泵的损坏。
（3）计量泵选型时应尽可能选择大于或等于额定流量，压力高于额定值的对应型号为理想选型，切不可选择压力少于工作压力值得，这样会造成压力超标引发损坏计量泵，轻的降低使用寿命重则造成断轴等严重事故。
结构

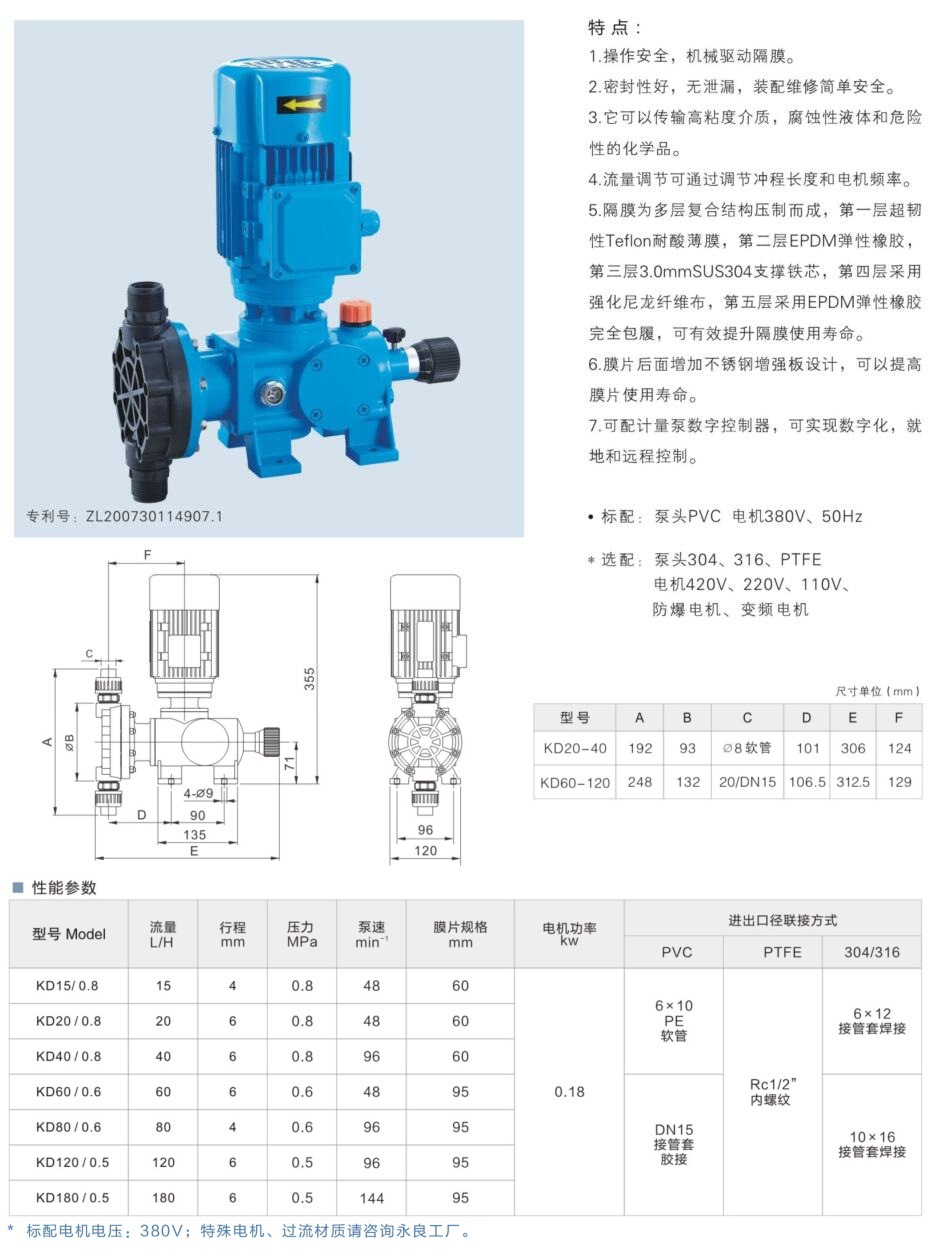

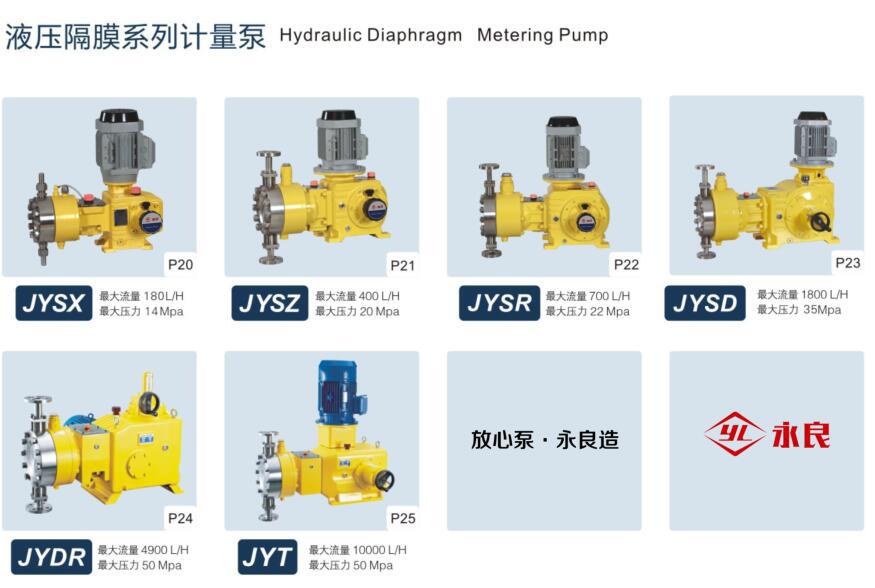

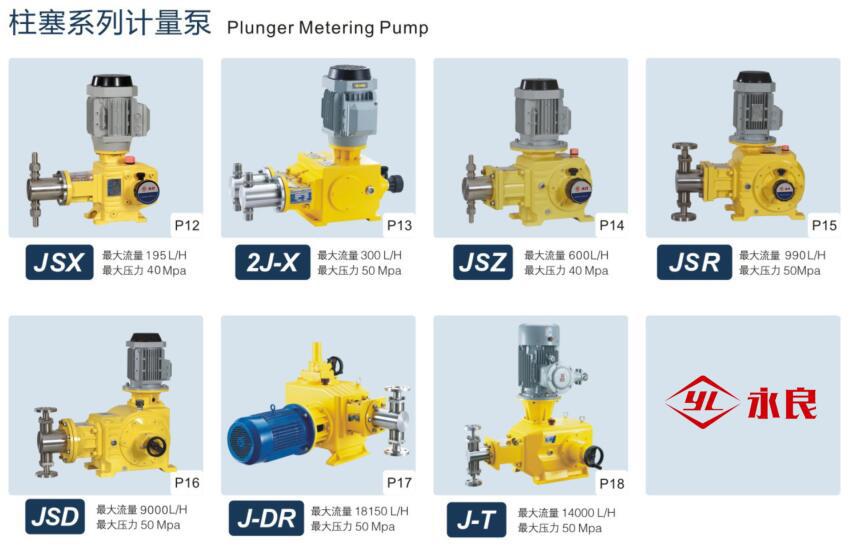

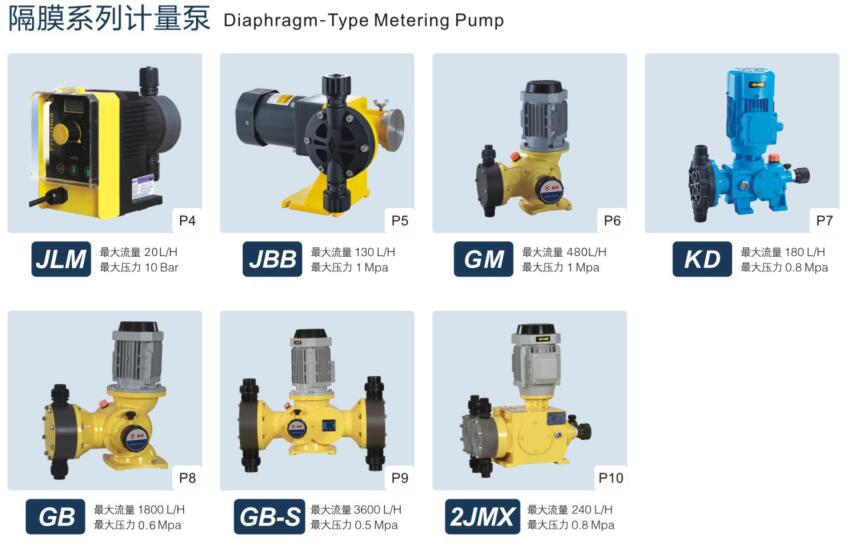

计量泵（Metering pump）:是一种可以计量并输送液体的机械，也叫定量泵，比例泵，因常被用于各类型药剂添加成套设备上，因此也叫加药泵。通常描述为：计量泵是一种可以满足各种严格的工艺流程需要，流量可以在0-100%范围内无级调节，用来输送液体（特别是腐蚀性液体）一种特殊容积泵。机座现有隔膜系列计量泵：JLM、JBB、GM、2JMX、KD、GB、GB-S；柱塞系列计量泵：J-SX、J-Z、J-ZR、J-D、J-DR、J-T；液压系列隔膜计量泵：JYSX、JYZ、JYZR、JYD、JYDR、JYT等计量泵。液缸部份分柱塞式和隔膜式两大类。传动形式由电动机通过蜗杆、涡轮，带动偏心凸轮旋转，经十字头使柱塞作直线往复运动；在阀的启闭作用下，达到吸排液体的目的。
用途
J系列计量泵是一种按工艺流程要求，无级调节定量输送腐蚀性液体、计量泵精度±1%的通用机械设备。根据需要还可进行相同或不同性能参数机座的组合，按比例同时输送多种介质，输送温度一般在-15℃-100℃，粘度达2000cps是不含固状颗粒的介质。按液体腐蚀性质，过流部分可选用不同材料满足其使用要求。根据用户的不同要求还可派生电控制、双调型、高温型、高粘度、悬浮液型等有特殊功能要求的计量泵。广泛应用于石油化学工业、医药、饮食、火电厂、核电、环境保护、矿山、国防等科研和生产部门。

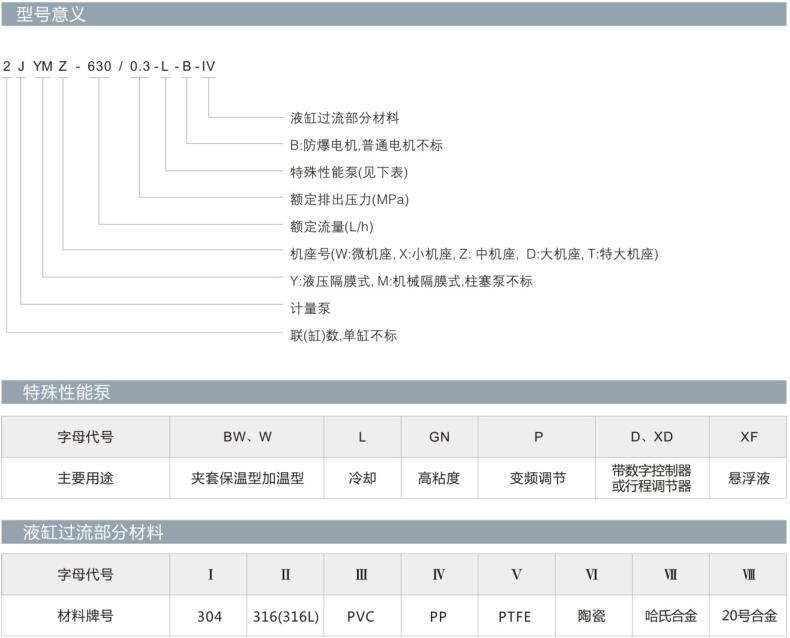

型号定义
隔膜系列计量泵
定义

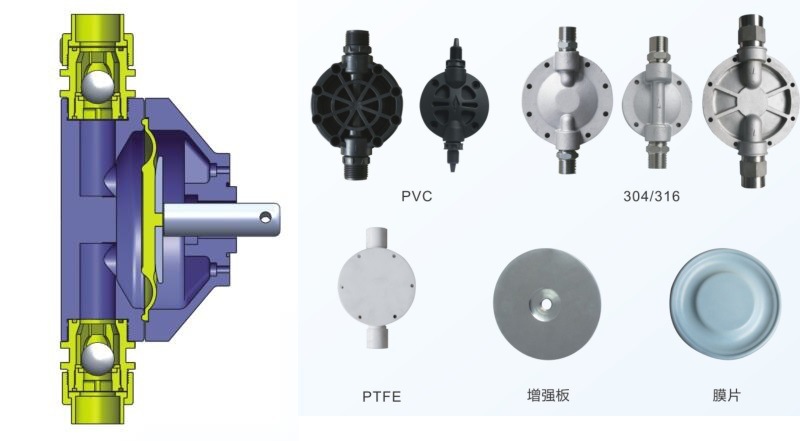

泵的液力端借助于隔膜来组成工作腔，以隔膜周期变形来代替活塞（柱塞）的往复运动的泵，称为机械隔膜泵。
特点
l 因液力端的隔膜的静密封代替活塞的动密封，因此可以做到输送介质绝对不泄露。
l 除清水外，更适合于输送易燃易爆、剧毒、恶臭、放射性的介质；
l 特点：①流量范围：0.47~3600L/h;②最高工作压力：1.2MPa;③液力端为静机械隔膜泵吸入性能较柱塞泵和液压隔膜泵差，为此容积效率也很低；
l 结构上比柱塞泵复杂，但比液压隔膜泵简单；
l 出口压力一般在1.0MPa以下，流量适用范围较小，计量精度比柱塞泵和液压隔膜泵低，当压力从小到大时，流量变化可达-10%；
l 无安全泄放装置。

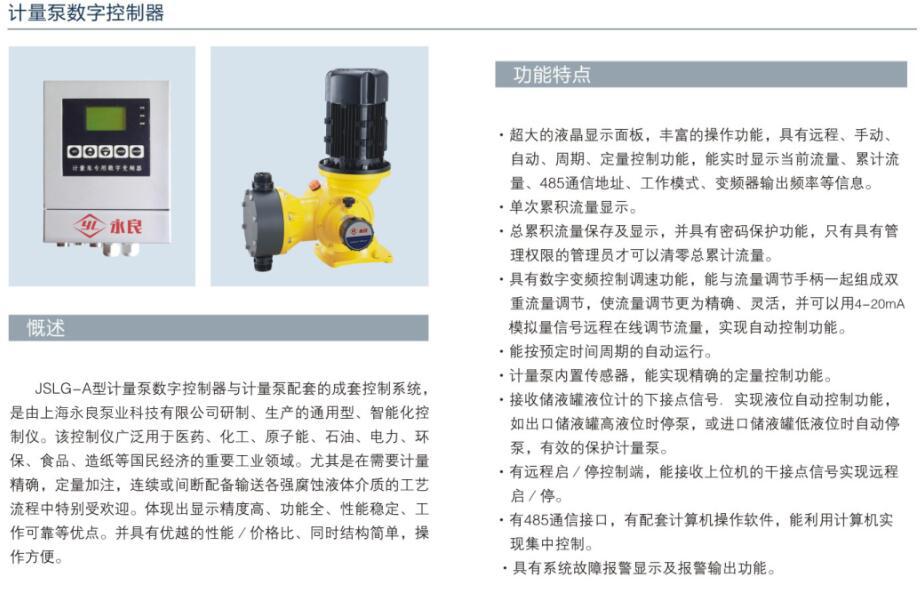

l 0.75KW及以下功率计量泵，可配计量泵数字控制器，实现数字化，实现就地和远程控制（JLM、JBB除外）。
应用
适用于由一般的常温清水直至具有强腐蚀，易挥发、已结晶、易燃、易爆、剧毒、恶臭、腐蚀性强，比重大、中等粘度，有反射性或其他贵重等。同时也可输送悬浮液体，对一些为防止隔膜破裂后，介质与液压油混合引起事故，对易燃易爆、剧毒及贵重液体时，可选用双隔膜计量泵并带隔膜破裂报警装置。
