产品详情
4芯条形通信模块电源接口采用当今世界最为先进的冠簧插孔为接触件，因而具有高动态接触可靠性。 CZ36E-4Z-01插座的接触件镀银。冠簧：铍青铜材料热处理后镀银处理。大大的提高了插孔端子与插针插合时的插拔寿命。CZ36E-4T-01插头采用弯针焊板方式 外加固定锁片更用效的加强了插头在PCB板上的固定性 （如下图一所示）目前4芯插座的插孔件的端接形式采用压线连接方式（如下图二所示）。我们可以按照客户的要求，在短时间内，设计出您满意的产品。

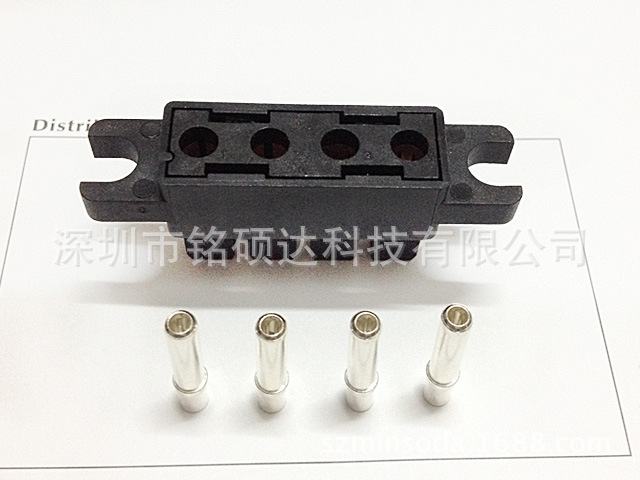

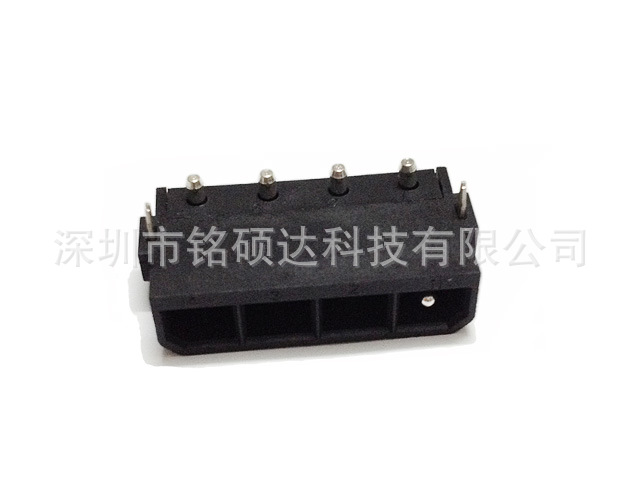

图一 图二
工作环境
|
工作温度 |
–55～+125oC |
|
相对湿度 |
98% (40oC) |
|
振动 |
10～2000Hz (加速度147m/s2) |
|
冲击 |
加速度980m/s2 |
主要技术参数
|
绝缘电阻 |
≥ 1000MΩ |
||
|
机械寿命 |
1000次 |
||
|
壳体材料 |
PET G30 UL94V-0黑色 |
||
|
接触件 |
规格 |
电力接触件 |
|
|
4# |
|||
|
数量 |
4 |
||
|
额定电流 |
35A |
||
|
接触电阻 |
≤1.0mΩ |
||
|
耐压值 |
3000V |
||
|
表面处理 |
表面镀银,底层镀镍 |
||
|
端接形式 |
压接型(Y),内螺纹连接型(N),外螺纹连接型(W) |
||
|
材料 |
插针、插孔外套 |
黄铜或铜合金 |
|
|
冠簧 |
铍青铜 |
||
外形及安装尺寸(mm)
PCB安装开口尺寸
