概述
SFCD80Z型尾气净化器以壁流式蜂窝陶瓷微粒捕集器DPF和柴油氧化催化剂DOC为核心过滤部件，使用CRT连续催化再生技术，可以有效去除柴油发电机组尾气中的黑烟颗粒(PM)、一氧化碳（CO）、碳氢化合物（HC)和其它有害物质，并具有一定的消音效果。

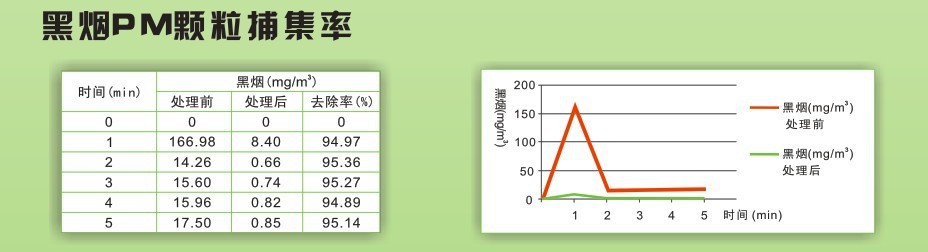

PM去除率：90%-99%
CO去除率: 50%-90%
HC去除率: 50%-90%
消音效果: 可替代一级消音器
性能特点
黑烟处理效果明显，不透光率接近于零（林格曼黑度小于一级）
净化黑烟的同时，减小尾气异味
全自动控制、工作，有效去除发电机组的“第一口黑烟”
CRT连续催化再生技术，减少滤芯清理烦恼
高透气性滤芯，背压小，对发电机组功率影响低
自动旁通设计，多种操作模式，保证在异常情况下发电机组正常工作
法兰连接，安装简易
不锈钢封装， 结构坚固，外形美观
技术参数
黑烟净化效果：90%-99%
一氧化碳净化效果：50%-90%
碳氢化合物净化效果：50%-90%
消音效果：＞15 dB （可替代一级消音器）
封装材料：不锈钢
捕集器材质：壁流式蜂窝陶瓷
捕集器数量：4
捕集器体积：80 L
催化剂性质：氧化型催化剂
催化剂数量：4
催化剂起活温度：250℃
温度补偿器功率：36 kW
补偿器工作电压：380 V
适用发电机组功率：800 kW
重量：310 Kg
尺寸（长*宽*高）：1940*1020*1260 mm
净化前后对比图
净化前 净化后
工作原理图
净化系统过滤原理图 PDF工作原理图
SFCD80Z型发电机组尾气净化系统的核心净化部件为氧化型催化剂DOC和颗粒捕集器DPF，其中DOC的主要作用为去除尾气中的一氧化碳（CO）、碳氢化合物（HC）和细小的黑烟微粒（PM），并后端DPF的主动再生提供温度条件。DPF主要是去除发电机组尾气中的黑烟。
DOC工作原理
DOC以蜂窝陶瓷为载体，涂覆铂、钯等贵金属催化剂，可以促使尾气中的CO、HC与O2发生氧化反应，生成CO2和H20排出。同时，尾气中的细小碳烟微粒也会与氧气发生化学反应，产生二氧化碳。化学反应方程式如下：
2CO + 02 == 2CO2 4HC + 5O2 == 4CO2 + 2H2O
C + O2 == CO2 2NO + O2 == 2NO2
DPF净化原理
DPF为多孔蜂窝陶瓷，整体呈圆柱型蜂窝状，且端面为相间堵孔。当发电机组的尾气从入口经过DPF时，其中的清洁空气（含HC、CO等气体）会通过DPF的内壁经相邻通道排出；而尾气中的颗粒物（黑烟）则会被截留在通道内或蜂窝壁面内。
DPF主动再生原理
DPF前端DOC的氧化反应会放出大量热量，且氧化反应产生的CO2会与碳烟微粒反应，生成CO2和NO。同时，该温度条件下碳烟微粒也会与O2发生反应，生成CO2。反应方程式如下：
C + 2NO2 == CO2 + 2NO C + O2 == CO2
系统安装
净化系统安装示意图 净化系统安装实例图
安装位置要求
1. 尾气净化系统设备必须安装在容易操作、维修的场地，设备周围及上方必须留有足够的空间以便滤芯维护保养。（建议搭建维修平台）
2. 尾气净化系统设备必须安装在有足够强度能够承受整套设备的支架上。
3. 如需吊装尾气净化系统，必须使用机器牢固的吊装点，吊装工作必须由具有专业技术人员完成。
4. 尾气净化系统安装位置周边禁止放置易燃、易爆、挥发性质物品。
5. 尾气净化系统应尽可能靠近发电机组的排气口，以获得更高的温度，促进氧化反应。
