仪表说明书
|
一、概述 |
|
XM系列数显仪表与传统XC系列动圈式仪表和普通TE系列模拟仪表相比，具有精度高、抗震性强、可靠性好、安装方便、读数清晰、无视差、可远距离观察等独特优点。在调节形式上有二位式、三位式、时间比例式、可控硅连续调节式、P I D式等多种，并可根据需要增强超限报警功能，是XC系列仪表的更新换代产品。可广泛应用于冶金、纺织、塑机、培养箱、烘烤箱、制冷化工、医疗等行业作-200℃～1800℃范围内的温度测量和自动控制，配上相应的传感器也可用于压力、流量、液位等参数的显示和控制。 |
二、 型号编制说明：
三、 测量范围：
四、主要技术指标
精度： 1.0; 1.5 2.5
切换差 :小于0.5%
比例带 : 3 ~6%
周期 : ± 10 秒 ( 或用户指定 )
触点输出 : 220V~3A( 阻性 )
脉冲输出 : 幅度大于 3V, 宽度大于 40uS;
电源 : 220V~50Hz
环境 : 温度 0~50 ○ C, 温度﹤ 85%无腐蚀性气体;
重量 :0.5 ~0.8kg
外形及安装开孔尺寸 单位：mm
|
型 号 |
外 形 尺 寸 |
开孔尺寸 |
||||
|
指针 |
数显 |
宽 |
高 |
深 |
宽 |
高 |
|
TDW |
XMT |
160 |
80 |
150 |
152 |
76 |
|
TEA |
XMTA |
96 |
96 |
135 |
92 |
92 |
|

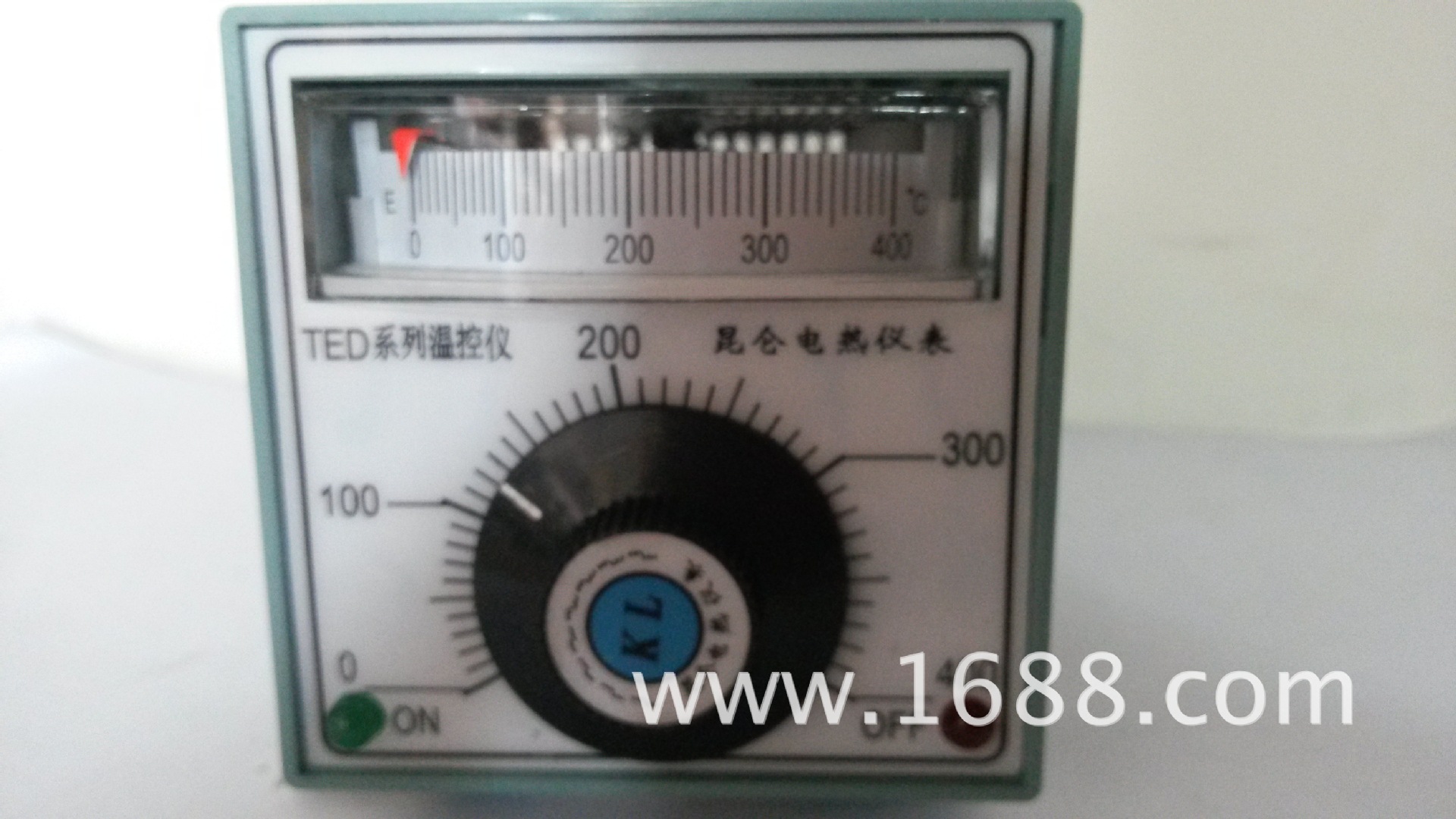

TED |
XMTD |
72 |
72 |
110 |
68 |
68 |
|

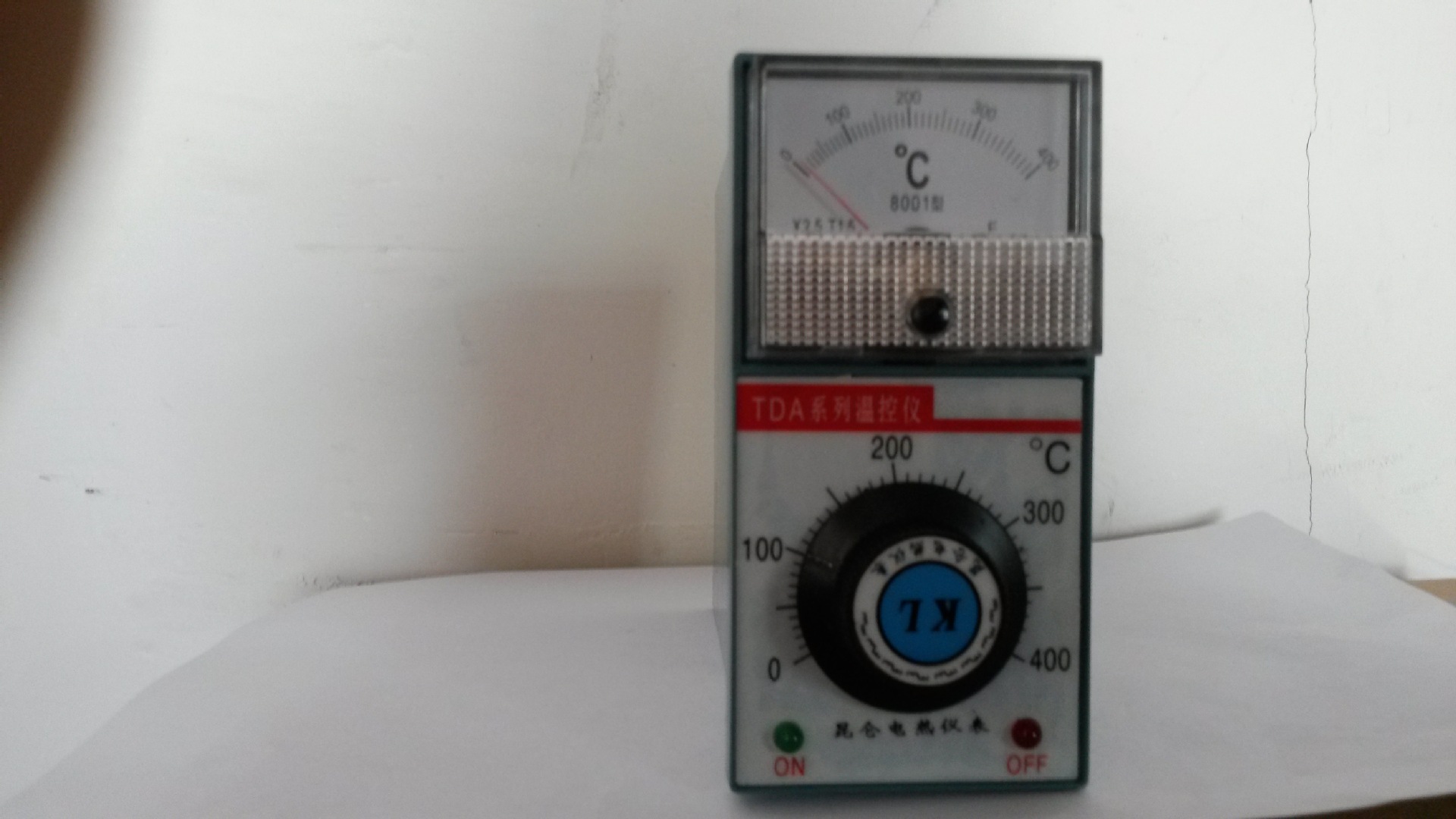

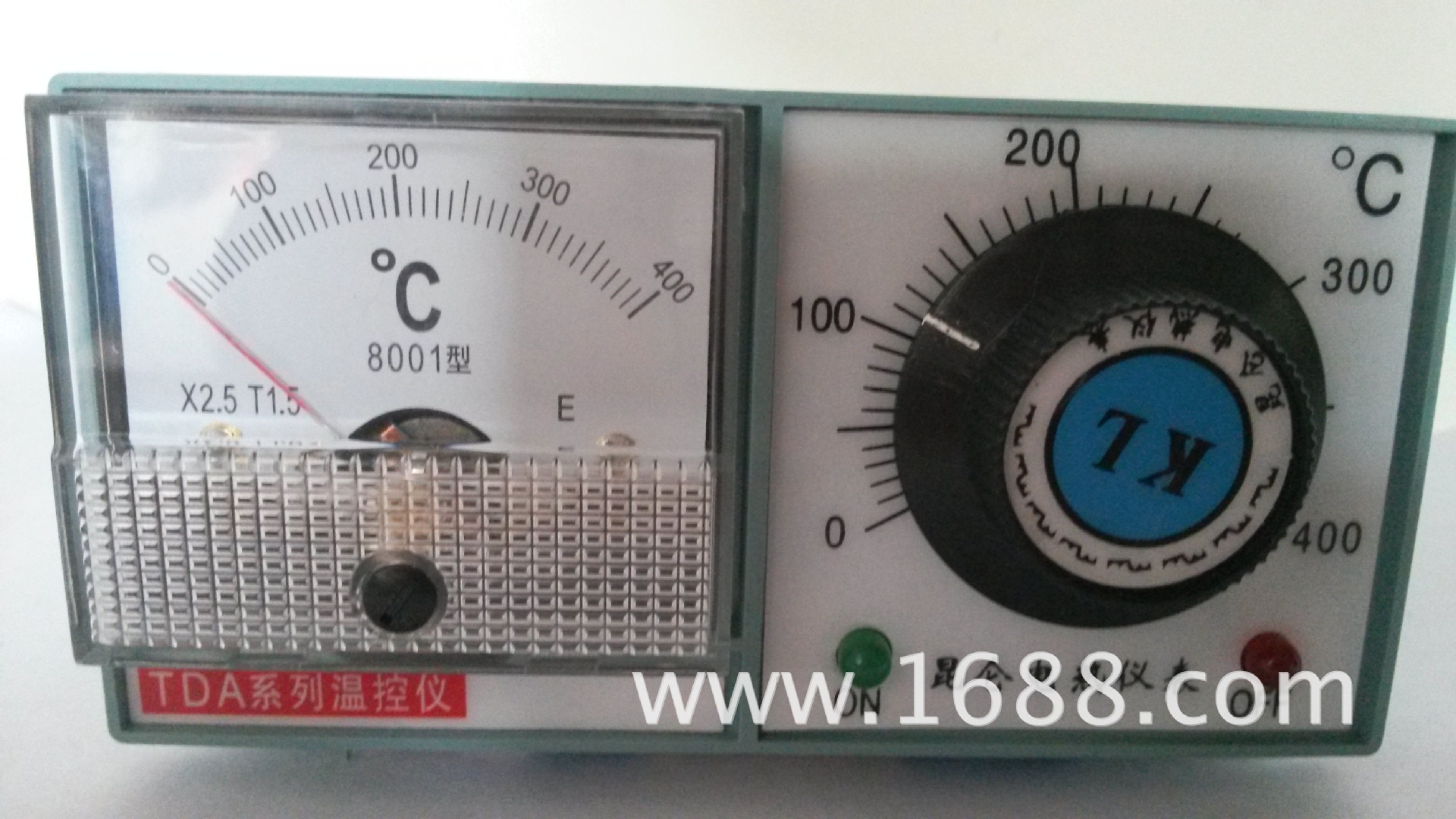

TDA |
XMTDA |
60 |
120 |
110 |
56 |
115 |
|
TEF |
XMTE |
48 |
96 |
110 |
45 |
92 |
五、工作原理：
六、使用方法：
１、安装处开好尺寸，把仪表塞入，用安装支架紧固；
２、按图正确接线，仔细检查；
３、把感温元件放在合适之处，注意不要与电源线或继电捆扎在一处；
４、通电后，设定所需温度值的 90% 之处（拨码型可直接给定，电位器型，则先把开关拨向“设定”，转动旋钮至所需值，在把开关拨向“测量”），待几次动作后，在设定至所需值；
５、绿灯亮即加热，红灯亮即停止加热；
６、配用可控硅的仪表，如发现负载两端电压抖动，可把接线端子上脉冲输出两根线对换。
七、接线图：（拨码型仪表接线方式与之对应相同）
TDA TDA XMTA-2601,2611,2701,2711 3701 ,3702
XMTDA-8001,8011,8301,8311 XMTDA-8601,8611,8701,8711 XMTD-2602,2612,2702,2712 XMTE-2701 ， 2702
8002 ,8012,8301,8312 8602 ， 8612 ， 8702 ， 8712 3601,3602 2711,2712
3701,3702
3711,3712
TDW-2001,2002 TDW-2701,2602 XMTA-2001,2011,2301,2311 XMTE-2001,2301
XMT-101,131,121 2601,2701 XMTD-2002,2012,2302,2312 2002,2302
102,132,122 XMT- 161,171 2201,2202,3001,3301 2312,2311
XM2 无控制部分接线 162,172 TEEA-3001,3301 3001,3301
TEED-3002,3302 3002,3302
注：订货时须说明产品型号、规格、调节范围、传感器配用等，如有特殊规格要求，也请注明。如 XMTA-3301；K0 ~ 399℃ TEEA-2001;K0 ~ 399℃
七、售后保障
质保期12个月。可批量定货
