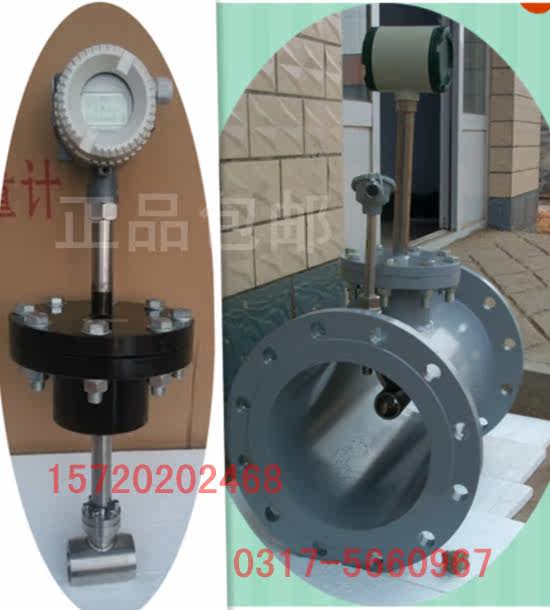

200/300/400/450插入式气体涡街流量计测空气煤气瓦斯

BTLUGBC插入式气体涡街流量计需要根据客户提供的参数订制，发货周期为2-3天，请安排好订货时间。订购电话：15720202468  0317-5660967

DN200mm插入式涡街流量计测量液体流量70-700m³/h气体600-6000m³/h；

DN250mm插入式涡街流量计测量液体流量110-1100m³/h气体1060-10600m³/h；

DN300mm插入式涡街流量计测量液体流量180-1800m³/h气体1500-15000m³/h；

DN350mm插入式涡街流量计测量液体流量210-2100m³/h气体2000-20000m³/h；

DN400mm插入式涡街流量计测量液体流量270-2700m³/h气体2700-27000m³/h；DN450mm插入式涡街流量计测量液体流量350-3500m³/h气体3300-33000m³/h；

BT插入式涡街流量计性价比高，可广泛的适用于各种大口径管道气体、液体、蒸汽的流量计量。结构简单可靠，可实现不断流拆装。 压力损失小,量程范围宽；范围度达1:25；范围度达10-15。

BTLUGB-CB插入式涡街流量计主要用于各种行业工业管道中大口径气体、液体、蒸汽介质流体的流量测量,插入式涡街流量计特点是压力损失小,量程范围大,精度高,在测量工况体积流量时几乎不受流体密度、压力、温度、粘度等参数的影响。无可动机械零件，因此可靠性高,维护量小。仪表参数能长期稳定。插入式涡街流量计采用压电应力式传感器,可靠性高,可在-20℃～+250℃的工作温度范围内工作。有模拟标准信号,也有数字脉冲信号输出,容易与计算机等数字系统配套使用,是一种比较先进、理想的流量仪表。。

插入式涡街流量计的最大优点是抗振性能特别好，无零点漂移，可靠性高。 通过长时间对涡街流量计进行的大量波形分析和频谱分析，设计出最佳的探头形状、壁厚，高度、探头杆直径及与之相配套的压电晶体，采用先进的数控车床进行加工，确保加工的同轴度和光洁度等技术参数，配合特殊的工艺处理，从而最大限度的克服涡街流量计存在的固有自振荡频率对信号的影响这个通病。

工作原理

按国际标准化组织IS07145(在环形截面封闭管道中的流体流量测定—在截面一点的速度测量法)，采用埋入压电晶体的涡街测速探头，插入大口径工业管道内，将卡门旋涡频率转换为与流量成正比的电流或电压脉冲信号或4～20mADC电流信号。

产品特点：

1、 可测量蒸汽,气体,液体的体积流量和质量流量；

2、无机械运动部件,测量精度高,结构紧凑维护方便；

3、压力损失小,量程范围宽；范围度达1:25；

4、采用消扰电路和抗振传感头；

5、采用消扰电路和抗振传感头，使仪表具有一定抗环境振动性能；

6、可测介质温度达+250℃。

7、可实现不断流拆装传感器，可实现放大器与传感器分离（分离距离15m）；

8、SSP自适应频谱波技术 小漩涡采集 模块化设计 保证产品的高可靠性和一致性

9、内置完善的抗干扰 多级保护电路 有效消除振动干扰 温度压力检测及补偿单元

10、兼有二线电流和三线脉冲输出功能 具备HART功能 可远程参数设置和调试

安装与调试

（一）　安装条件

　　１　安装场所应避开强电设备、高频设备、强开关电源设备等。

　　２　安装场所应避开高温热源和辐射源，避免腐蚀性气体和高温环境影响。

　　３　应选择无振动或振动小的场所进行安装。

　　４　根据现场安装条件的不同，为保证其测量精度，变送器上下游应具备足够长的直管段。直管段要求见表１。

　　６　变送器本身工作与安装方向无关，可水平、垂直或其他角度安装，但考虑到整套插入式机构较高较重，因此，建议采用水平安装的方式进行安装（见图３）。测量液体时，应能保证液体充满整个管道且有一定的背压。

　　７　根据使用现场的情况和用户的要求，如果不断流拆装仪表，应在安装座的上方加装Φ100口径耐压1.6MPa的球阀。一般情况下，球阀和螺柱用户自备，但也可向制造厂订购，由制造厂装配后再与管道安装。

　　８　因变送器的插入深度是依据用户管道内径设计好的，所以，用户在安装时，只注意流体方向并用螺栓固定好即可。勿随意拆卸或调整测量头，否则影响计量精度甚至因泄漏损坏仪表。

　　９　如果变送器的安装管道有较强的振动，请采取减振措施后，再使用仪表，其方法是在变送器上、下游的2DN 处增设防振座或防振垫。

（二）安装与调试

１　安装前的检查，开箱后应按装箱单内的附件等检查装箱是否正确，仪表有无损坏等，如有疑问，请及时与生产厂联系。

２　在被测介质管道上开一个Φ105的孔，将安装座从传感器上拆下来（其它勿拆动），然后焊接在管道开孔位置上，注意保证安装座法兰平面以及两对称固定孔与管道中心线平行且安装座中心线与管道中心线相交成90°，见图4

安装前，先按表２的要求接线(详见下页“五、接线”)，确认接线无误后，方可进行静态调试。注意：静态调试应在室内或无防爆要求的现场进行。　　 表２　接线端子名称和标志

4　确认接线无误后，接通电源，传感器在静态下应无脉冲输出，模拟输出则显示电流值为４mA。而后用手接触变送器的输入端，传感器的脉冲输出为50Hz方波，模拟输出则显示相应的电流值，手离开后，恢复到初始状态，即输出为零。若用非金属棒，敲击测量头，则相应有方波输出或电流输出，此调试表明变送器工作正常，可上线安装，否则应查找原因。

5　调试完毕，将传感器正确的安装在测量管线上，并符合安装条件的要求，同时要检查各处的密封情况。

?? （1）断流后拆装式传感器

因传感器的插入深度是依据用户测量管径设计好的，所以安装时只注意安装方向，用螺栓紧固好即可，见图5。

（2）不断流拆装式传感器（安装见图6）

①安装座焊好，先将球阀装在安装座上，，用螺栓紧固并密封。

②打开球阀，将涡街测头插入球阀内，再将提升机构与球阀间用螺

栓紧固。注意密封。

 ③出厂前，测量头的插入深度已调节整好，勿随意调整或拆卸测量头，否则造成泄漏或影测量精度。

6变送器安装后，经密封检验确认无泄漏时可进行动态调试。

 ①　接通电源，流体不流动，变送器应无输出信号。

 ②　缓慢打开阀门使流体流动，流量达到变送器规定的量程时，变送器应有较稳定的输出，此时证明变送器工作正常。

 ③　如果输出不稳定，可适当调节转换器内的电位器W1和W2 （顺时针调节，灵敏度和放大倍数增大；逆时针调节，灵敏度和放大倍数则减小。）
