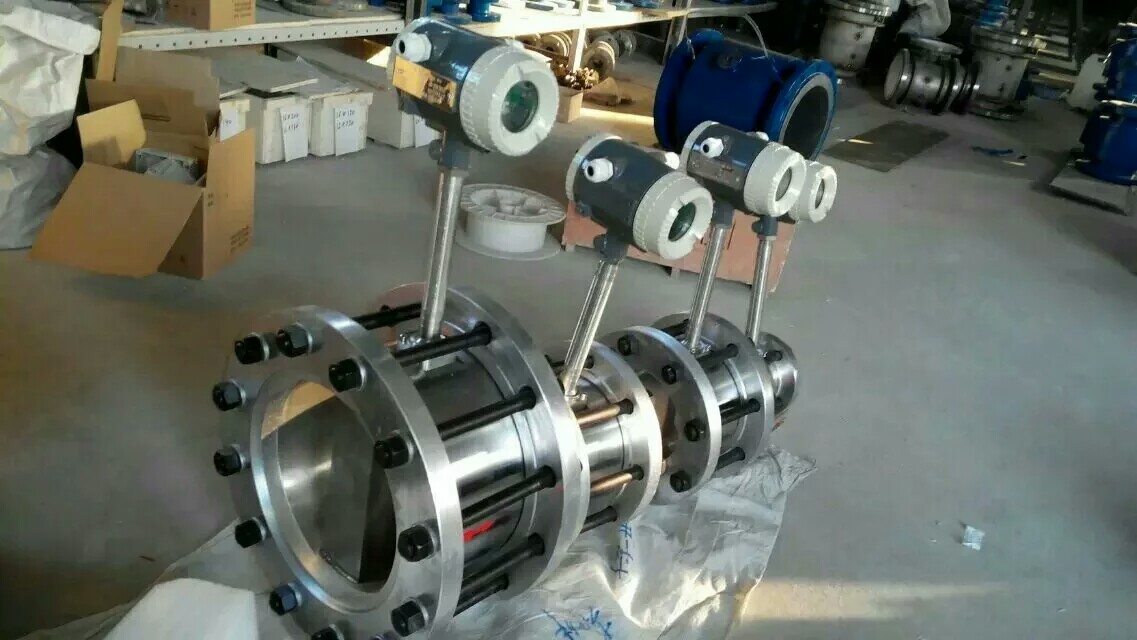

蒸汽流量计

AK-LUGB涡街流量计（蒸汽流量计）是根据卡门（Karman）涡街原理研究生产的，主要用于工业管道介质流体的流量测量，如气体、液体、蒸气等多种介质。广泛应用在石油、化工、冶金、造纸等行业流体的计量，该流量计无可动部件，可靠性强、精度高、寿命长，可在很宽的流量范围内精确测量液体的瞬时流量和累计流量。其不受介质温度、压力、粘度及组分的影响，同时不堵、不卡、不易结垢、耐高温、高压，安全防爆，适用于恶劣环境。流量计分一体化显示和远传显示，并可输出脉冲信号或电流信号与微机联网。有模拟标准信号,也有数字脉冲信号输出，容易与计算机等数字系统配套使用，是一种比较先进、理想的测量仪器。

蒸汽流量计工作原理：

在流体中设置三角柱型旋涡发生体，则从旋涡发生体两侧交替地产生两列有规则的旋涡，这种旋涡称为卡门涡街，如图(一)所示。图(一)旋涡列在旋涡发生体下游非对称地排列。设旋涡的发生频率为f，被测介质来流的平均速度为V，旋涡发生体迎流面宽度为d，表体通径为D，根据卡曼涡街原理，有如下关系式:f=St.V/〔(1-1.25d/D)d〕                 式中：f－发生体一侧产生的卡门旋涡频率St－斯特罗哈尔数V－流体的平均流速d－柱体流面宽度D-管道内径在漩涡发生体中装入电容检测探头或压电检测探头及相应匹配电路，即可构成电容检测式涡街流量/传感器或压电检测式涡街流量传感器。图(二)
在曲线表中St＝0.17的平直部分，漩涡的释放频率与流速成正比,即为涡街流量传感器测量范围度。只要检测出频率f就可以求得管内流体的流速，由流速V求出体积流量。Q＝3600f/K或M=ρ3600 f/K                                         式中：K＝仪表常数(1/m3)。M=质量流量Q＝体积流量(m3/h)ρ=介质密度(kg/m3)F=频率HzQ＝体积流量(m3/h)ρ=介质密度(kg/m3)F=频率Hz

WKLUGB系列涡街流量传感器:是我公司在LUGB型涡街流量传感器的基础上精心打造的第三代产品,不仅品质卓越,而且造型更加流畅,最新推出的现场显示型,智能型以其微功耗及能方面的接入控制系统和计算机系统,而满足不同工况条件下用户的需求;我公司最新推出的抗震型涡街流量计,具有优良的抗震性能,能自动识别震动信号和流量信号,可同时输出抗震处理和无抗震处理的脉冲信号.

蒸汽流量计特点：
1．结构简单而牢固，无可动部件，可靠性高，长期运行十分可靠 。
2．安装简单，维护十分方便。
3．检测传感器不直接接触被测介质，性能稳定，寿命长。
4．输出是与流量成正比的脉冲信号，无零点飘移，精度高。
5．测量范围宽，量程比可达1：10。
6．压力损失较小，运行费用低，更具节能意义。
7．在一定的雷诺数范围内，输出信号频率不受流体物理性质和组分变化的影响，仪表系数仅与旋涡发生体的形状和尺寸有关，测量流体体积流量时无需补偿，调换配件后一般无需重新标定仪表系数。
8．应用范围广，蒸汽，液体，气体的流量均可测量。

蒸汽流量计功能：

1、表体中同时集成温压补偿补偿功能，可测量流体的标准体积流量或标准质量流量。2、 全智能化、数字化电路设计，可自动补偿被测流体密度或标况体积计算。

3、 全新的数字滤波和修正功能使流量测量更加精准可靠。

4、 电池供电型无需外接电源既可连续工作两年以上。

5、 全新点阵汉字液晶显示，使用操作更方便。

蒸汽流量计技术参数：

蒸汽流量计安装注意事项：

1.在计量液体时，务必使流量计传感器始终完全充满介质，无夹带气体。

2.在仪表上下游提供足够的直管段并确保非弯曲的对称外形。尽可能在仪表下游安装阀门。

3.竖直安装通常是优先选择的，向上游动的流体能确保仪表总是满管，且介质中的固态成分能够均匀分布。

4.如有可能产生气泡，应提供气体分离器。

5.在易于振动的长管路中进行安装时，应在流量计的上下游安装消除器。

6.对于蒸汽应用，仪表安装应避免安装在U形弯底部，避免因吸收冷凝而在开车时导致的水锤现象，水锤的强度导致传感机构过分受力，致使传感器永久损坏。

蒸汽流量计特别注意:

1.传感器安装点的上游较近处若装有阀门，不断地开关阀门，对传感器的使用寿命影响极大，非常容易对传感器造成永久性损坏、

2.传感器尽量避免在架空的非常长的管道上安装，这样时间一长后，由于传感器的下垂非常容易造成传感器与法兰间的密封泄露，若不得已要安装时，必须在传感器的上下游2D处分别设置管道紧固装置。

3.锅炉蒸汽流量计入口与出口直管段部分:为了确保完整的功能，入口处的流型应不受干扰。上游直管段部分的长度应为流量计口径（D）的大约15倍，下游直管段部分的长度应为流量计口径（D）的大约5倍。以确保仪表在变化的过程条件下符合其精度指标

蒸汽流量计安装示意图：
