一、光伏水泵简介
光伏水泵亦称太阳能水泵，主要由光伏扬水逆变器和水泵组成。具体应用时，再根据不同扬程和日用水量的需求配以相应功率的太阳能电池阵列，统称为光伏扬水系统。
光伏水泵的特点
光伏水泵系统全自动运行，无需人工值守，系统主要由光伏扬水逆变器、光伏阵列、水泵组成。系统省却掉蓄电池之类的储能装置，以蓄水替代蓄电，直接驱动水泵扬水。
光伏扬水逆变器对系统的运行实施控制和调节，实现最大功率点跟踪。当日照充足时保证系统额定运行，当日照不足时，设定最低运行频率满足，确保太阳能电池电力的充分应用。
太阳电池阵列由多块太阳电池组件串并联而成，吸收日照辐射能量，将其转换为电能，为整个系统提供动力电源。
水泵从深井或江河湖泊等水源中提水，注入水箱/池，或直接接入灌溉或喷泉等系统。直流泵、交流泵、离心泵、轴流泵、混流泵、深井泵等均可使用。
光伏电源的优势
(1) 可靠:光伏电源很少用到运动部件，工作可靠。
(2) 安全，无噪声，无其他公害。不产生任何的固体，液体和气体有害物质，绝对的 环保。
(3) 安装维护简单，运行成本低，适合无人值守等优点。尤其以其可靠性高而备受关 注。
(4) 兼容性好，光伏发电可以与其他能源配合使用，也可以根据需要使光伏系统很方便的增容。
(5) 标准化程度高，可由组件串并联满足不同用电的需要，通用性强。
(6) 太阳能随处都有，应用范围广。
但是，光伏系统也有其缺点，比如:能量分散，间歇性大，地域性强。前期成本较高。
交流水泵利用太阳能，在无需任何外来能源的情况下可以机动灵活地用于农田灌溉、提供洁净人畜饮水、发展庭院经济、美化园区、构造彩色喷泉、为养鱼、养虾池增氧、海滨盐场供排水等。此外大量国际订货意向表明，这种高技术产品的国际市场前景令人十分鼓舞。交流水泵系统的应用不需要蓄电池，节省了电池更换的费用，减少了电池对环境造成的污染，作为一个刚刚崭露头角的产业，十分符合我国可持续发展的战略。
产品特点:寿命长、功耗低、噪音小、调速平衡、运行可靠、无干扰等。
光伏水泵系统利用来自太阳的持久能源，日出而作、日入而息，无需人员看管、无需化石能源、无需综合电网，独立运行、安全可靠。可与滴灌、喷灌、渗灌等灌溉设施配套应用，有效解决耕地灌溉问题，提高产量，节水节能，大幅降低传统能源、电力的投入成本。因此成为利用清洁能源替代化石能源的最为有效的方式，成为全球"粮食问题"、"能源问题"综合解决方案的新能源、新技术应用产品，特别符合国家建设"资源节约型"与"环境友好型"的社会发展战略。
二、案例介绍
（1）2014年7月，云南耀创能源开发有限公司在云南省昆明市安宁市安装了另外一套2.2KW太阳能光伏水泵系统；该农户属之前成功安装使用的客户推荐；该农户计划用该系统对其2.2KW深井泵进行供电，从120米的井里抽水到上面的水池里，以供其他电机抽水灌溉果树。该系统设计扬程为110至130米，流量2-3吨每小时，计划每天抽水20到25吨；以解决果树灌溉用水，并预备3日的灌溉用水。
（2）安宁市地处东经102.44度；北纬24.95度。全面有效光照时间如下表：
Parameters for Sizing and Pointing of Solar Panels and for Solar Thermal Applications:
|
Lat 24.55 Lon 102.44 |
Jan | Feb | Mar | Apr | May | Jun | Jul | Aug | Sep | Oct | Nov | Dec |
Annual Average |
| 22-year Average | 4.34 | 5.09 | 5.63 | 6.19 | 5.50 | 5.00 | 4.51 | 4.51 | 4.13 | 3.75 | 3.79 | 3.78 |
4.68 |
富民县年平均有效光照时间4.68h每天，非常适合光伏发电站的建立。
光伏水泵配置的国家标准是光伏电池板等于水泵功率的1.3-1.5倍，具体情况根据不同的安装地点自由调整。
本次我公司给安宁市A村民2.2KW光伏水泵系统配置的电池板功率是4160WP，采用23片130W多晶硅A级高效电池板，23串并的方式进行发电供电，逆变器采用太阳能水泵专用4.0KW云南·耀创光伏水泵逆变器，完全满足了光伏提水的要求。
具体配置及参数如下：
| 项目 | 规格(W) | 扬程/流量 | 输入电压 | 输出电压 | 数量 | 占地面积（㎡） |
| 多晶硅电池板 | 130 | 扬程：100米； 流量：2方/小时 | 560V | 380V | 23 | 34.5 |
| 光伏水泵逆变器 | 4000 | 1 | ||||
| 水泵 | 1500 | 1 | ||||
| 光伏支架 | —— | 1 | ||||
| 线缆 | 2.5m㎡ | 100 | ||||
| 4.0m㎡ | 100 |
（2）设备参数
A：多晶硅电池板
YC130WP(36)
质保：
10年免费维修更换；25~30年正常使用寿命；
12年90%功率输出保证；
25年80%功率输出保证
主要性能参数表
|
项目 |
YC130WP(36) |
|
最大功率(Pmax) |
130Wp |
|
额定电压 (Vm) |
17.6V |
|
额定电流 (Im) |
6.82A |
|
开路电压 (Voc) |
21.7V |
|
短路电流(Isc) |
7.61A |
|
电池效率 |
16.7% |
|
电池片 |
多晶 156×140mm |
|
功率公差 (Pmax) |
0 ~ +3% |
|
电池片数 |
36片串 |
|
电池板尺寸 |
1320×664×30mm |
|
重量 |
10.5Kg |
|
最大系统电压 |
1000V DC |
|
工作温度范围 |
-40℃ ~ +85℃ |
|
一般使用温度控制 |
47℃ |
|
包装 |
448pcs/ 20'GP |
|
1008pcs/ 40'HQ |
注意: 以上参数均为在标准测试条件：1,000W/㎡, 光强： 1.5, 温度：25℃ 测试所得

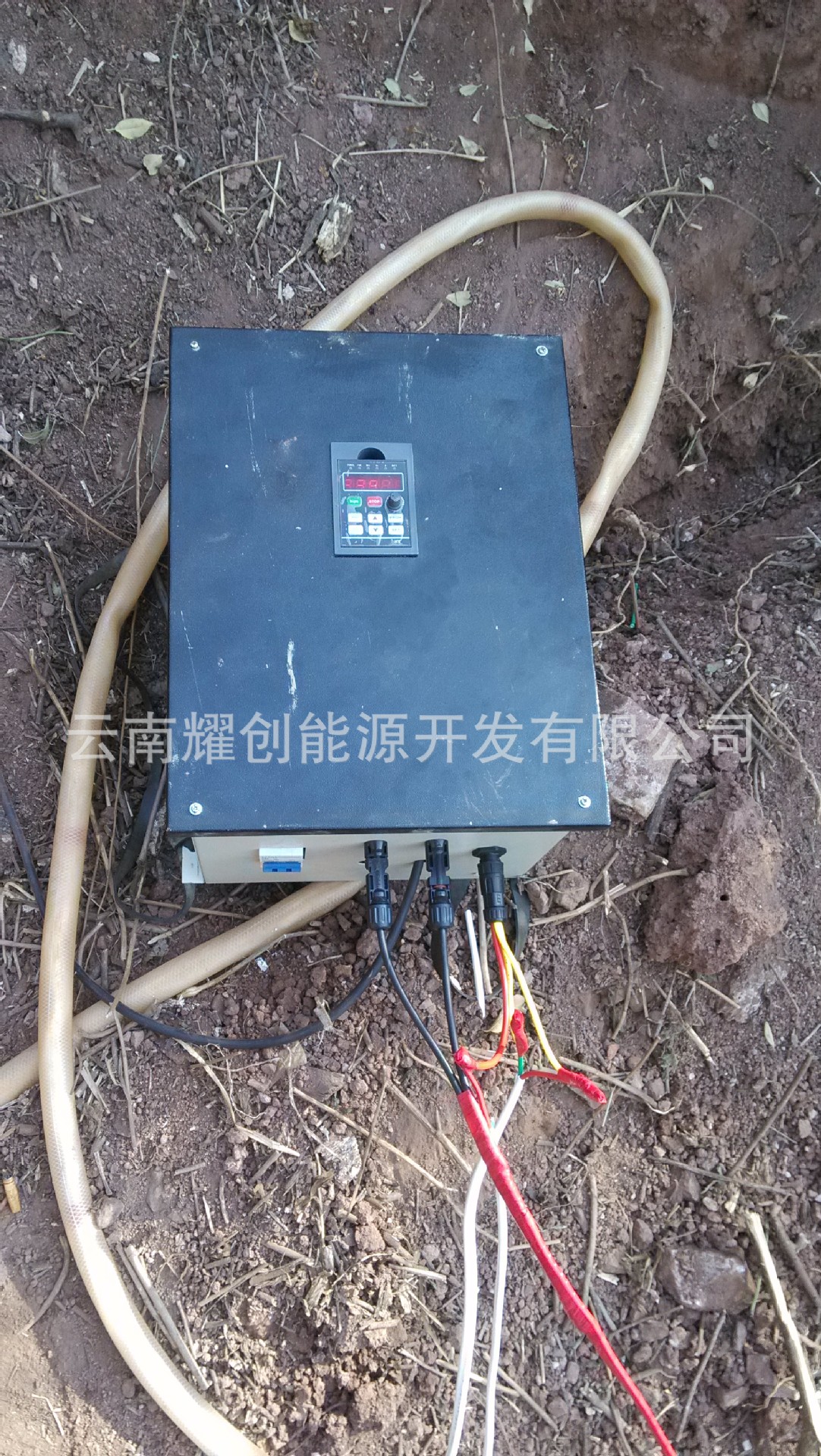

B：4.0KW水泵逆变器
|
Model/型号 |
YC-0040 |
|
|
Max. b voltage(V)/最高输入电压 |
880 |
|
|
MPPT voltage range(V)/MPPT 电压范围 |
400-750 |
|
|
Recommend b work voltage(V)/推荐输入电压 |
560 |
|
|
Max. b current(A)/最大输入电流 |
20A |
|
|
Max. MPPT efficiency/最大效率 |
97% |
|
|
Recommend pv array power(kw)/推荐组件阵列功 |
5.52 |
|
|
Input road/输入路数 |
2 |
|
|
Max, drive motor power(kw)/最大驱动功率 |
3 |
|
|
Rated output voltage(V)/额定输出电压/额定输出电压 |
380V |
|
|
Output frequency/输出频率 |
0-50HZ&60HZ |
|
|
Max. system efficiency/最大系统效率 |
98% |
|
|
Operating temperature range/运行温度 |
-10-+40℃ |
|
|
Cooling b/降温方式 |
Nature cooling and air cooling 自然冷却和风机冷却 |
|
|
Display/显示 |
LCD |
|
|
Altitude/海拔 |
1000m,above 1000m needs to derate power, 1000米以上需降级使用 |
|
|
Meet the standards/符合标准 |
EN 50178; IEC/EN 62109-1; IEC 61800 |
|
C、2.2KW深井泵

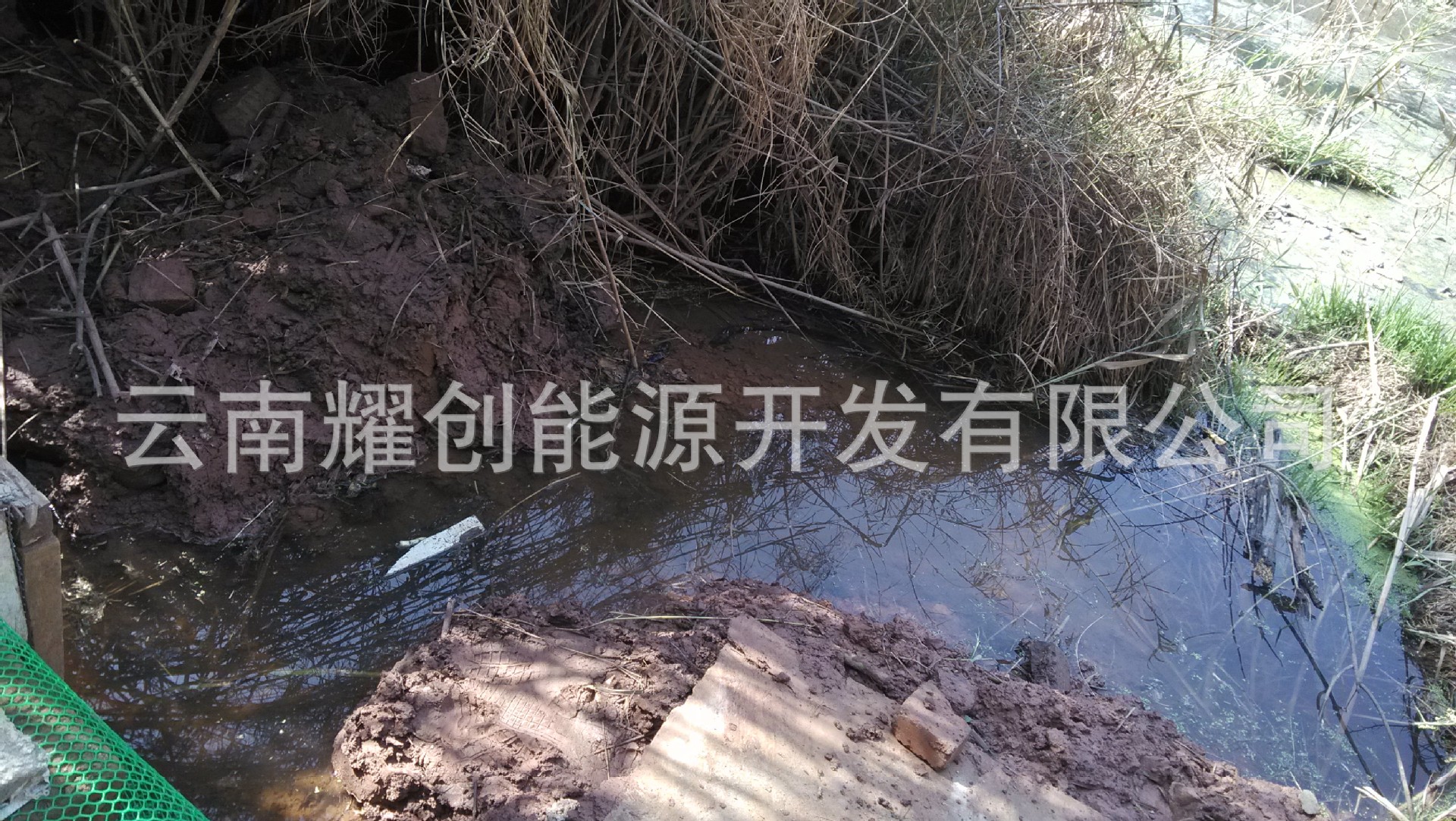

D、本次工程相关图片：
