第一章 电性能
1.1 电性能技术参数
|
项目 |
|
||||
|
电 |
功率 |
标准规范峰值功率 |
4.16KW(130W×32)17.4V |
||
|
转换功率 |
≥17% 多晶硅 |
||||
|
电气参数 |
数量 |
32 |
|||
|
阵列 |
(32串) |
||||
|
额定电压 |
17.4V |
||||
|
开路电压 |
21.6V |
||||
|
额定电流 |
4.60A |
||||
|
短路电流 |
5.14A |
||||
|
单块电池板尺寸 |
1488×664×30mm |
||||
|
水 |
规格 |
扬程 |
40m |
|
|
|
流量 |
3.0m3\h |
|
|||
|
电源参数 |
功率 |
2.2KW |
|||
|
额定电压 |
380V |
||||
|
额定频率 |
50Hz |
||||
|
逆 |
电气参数 |
输入电压 |
560VDC |
||
|
输出电压 |
380AC |
||||
|
功率 |
4.0KW |
||||

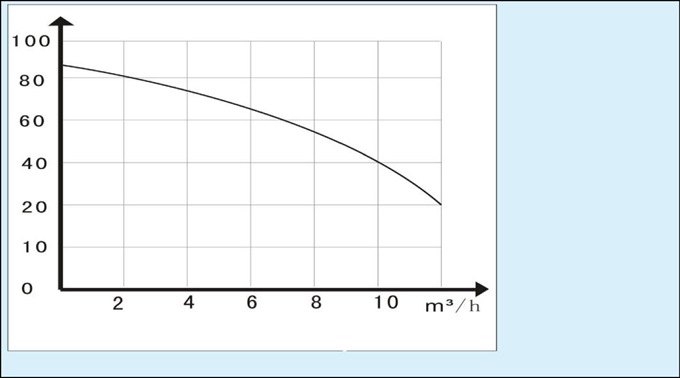

2.2 流量与扬程示意图

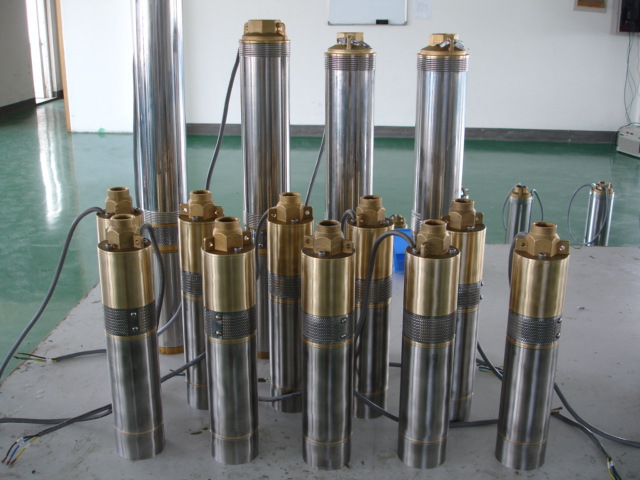

4.0KW 太阳能潜水泵（深井泵）/光伏水泵（深井泵）系列
第二章 支架

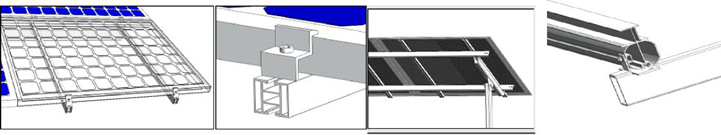

2.1 支架
组件横装单侧压块横梁压块固定铝导轨
2.2 配件规格
|
关键配件 |
数量 |
材质 |
尺寸 |
备注 |
|
太阳能组件 |
18 |
多晶 |
880×664×30mm |
质保10年，正常使用寿命25年。 |
|
连接件 |
|
|
|
|
|
框架 |
|
铝合金 |
|
|
|
托臂 |
|
铝合金 |
|
|
|
框架安装螺栓 |
|
不锈钢 |
|
|
|
支撑臂安装螺栓 |
|
不锈钢 |
|
|
|
底座安装螺栓 |
|
不锈钢 |
|
|
|
底座 |
|
钢板 |
|
|
|
电缆 |
1 |
== |
1.5m |
|
|
水管 |
1 |
PVC(PE) |
1.25 寸(直径 30mm) |
第三章 安装

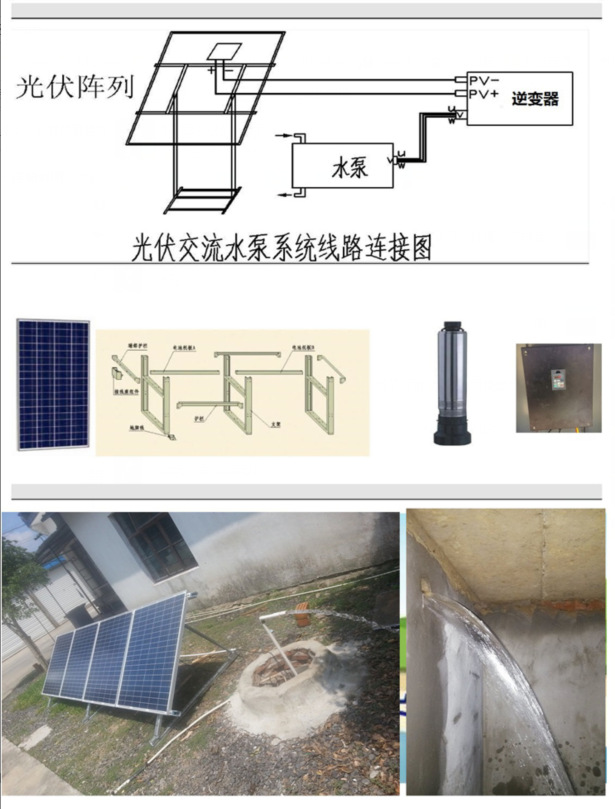

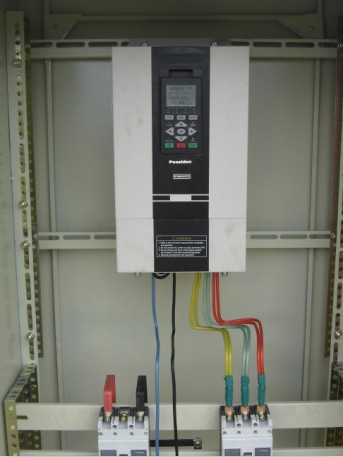

3 安装实景图
第四章 免责声明
4.1 免责声明
- 本公司承担由于违反、忽视本手册建议或提及的规范而造成的任何损失。
如果有由非指定人员提供维护服务、不正常使用、错误安装或错误系统设计的情况出现本公司不承担任何责任。
- 客户对产品的改造、改装(包括任何系统部件:电池板组件、水泵、系统布线等),不属于本公司质量保证范围内,本公司不承担任何责任。
-
擅自打开任何系统配件外壳后,质量担保即失效。
4.2 产品确认- 确认包装箱上的标注,是否和订单一致。
- 系统各部件标注,是否与订单一致。
- 运输中是否有破损的地方。
如果有任何问题,请与本公司销售处联系。
4.3 安全须知
l 拿到产品时的确认
|
|
|
注意 |
系统部件若受损或缺少零配件,切勿安装。 有受伤的危险。
l 安装
|
注意 |
|
1.请安装前应检查机组紧固件有无松动现象,坚固件松动,有运行不稳危险。 2.泵体流道有无异物堵塞,水泵运行时,易损坏叶轮和泵体。 3.泵安装时管道重量不应加在水泵上,管道压在水泵上,可能导致使泵变形。 4.安装时必须拧紧地脚螺栓,以免起动时振动对泵性能的影响。 |
l 接线
|
危 险 |
|
|
1.接线前,请确认输入电源已断电(同时:电池板处于断路状态) 2.请电气工程专业安装人员接线工作。 3.接地端子一定要可靠接地。 4.各端子之间、端子与外壳之间注意不要短路。 5.查看电缆是否有破皮的地方。 6.电路通电时,切勿连接或断开导线 。 |
有触电和火灾的危险。 有触电及引起短路的危险。 有触电和火灾的危险。 有触电和火灾的危险。 |
|
注意 |
|
|
1.请注意主回路的电压和各部件的电压是否一致。
3.请按接线图连接各部件,切勿私自更改线路。 |
有受伤和火灾的危险。 有损伤部件的危险。 有受伤和火灾的危险。 有受伤和火灾的危险。 |
l 保养和维护
|
危 险 |
|
|
1.请勿触摸各接线端子,端子上有高电压。 2.通电前,务必安装好端子外罩,拆卸端子时,务必断开电源。 3.非专业技术人员,勿进行保养、检查工作。 |
有触电的危险。 有触电的危险。 有触电的危险。 |
|
注意 |
|
|
运行中,请勿进行检查和维护。 注意各部件外壳的静电,不要直接用手指触摸外壳。 |
有触电和火灾的危险。 有触电和损坏设备的危险。 |
|
第五章 |
包装 |
|
|
|
|
|

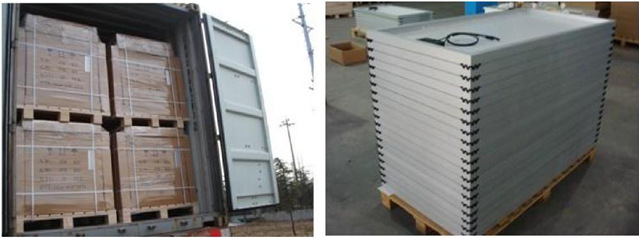

5.1 包装注意事项 为了适合长途陆运和海运,使用护角材料包装使产品更一致性,从而使产品更安全的运输。同时也方便转运和货物的装卸过程运输注意事项:①组件打包:如需要用酒精擦洗太阳电池组件边框,待其边框上的酒精完全挥发后,再进行打包。边框上如有酒精残留,可能会对本产品造成一定的溶涨性。②木夹板盖/中间过度层: 在装箱过程中,每 2 个小托之间,使用木夹板这样确保每一托盘的上方有较大的支撑空间,以免受到来自上方组件的挤碰。③集装箱内使用充气气袋: 使用充气气袋是为了防止集装箱运输过程中的故障,保护产品安全 。 |
5.2 系统包装
|
电 |
电池板尺寸 |
单块电池板尺寸 |
(880×664×30)mm |
||
|
单块电池板包装尺寸 |
(1000×800×50)mm |
||||
|
电池板重量 |
净重 |
7.0kg |
|||
|
毛重 |
7.5kg |
||||
|
组件包装尺寸 |
(1000×992×80)mm |
||||
|

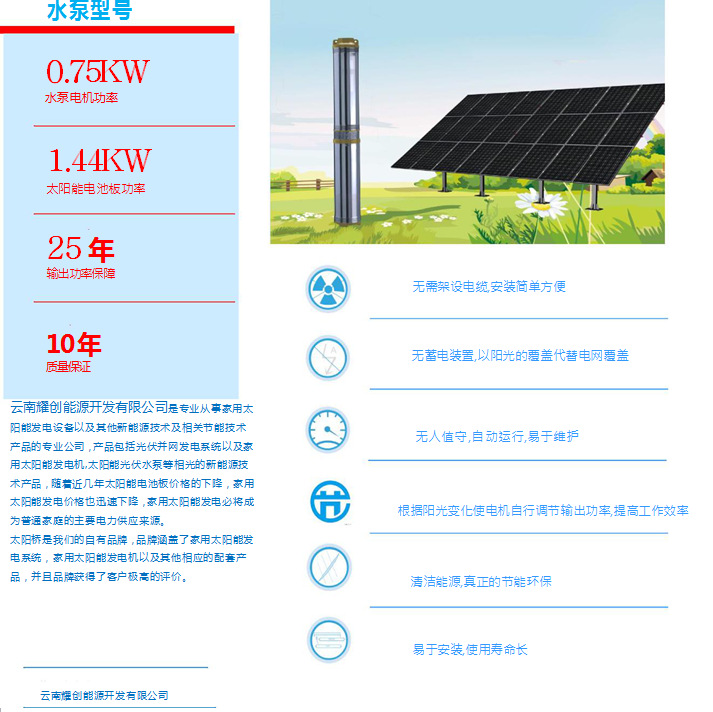

水 |
型号 |
YC-0750 |
功率 |
0.75KW |
|
|
更换周期 |
3-5 年 |
机组长度水泵 |
电机 |
528mm |
|
|
|
928mm |
||||
|
逆 |
功率 |
4.0kw |
净重 |
8.0kg |
|
|
毛重 |
9.0kg |
单个装体积 |
(550×400×350)mm |
||
|
整 |
20 尺货柜:8 套 |
||||
