中国移动通信数字配线架（DDF）

DDF数字配线架|DDF数字配线柜|DDF配线架|西门子数字配线架|BNC数字配线架【DDU数字配线单元：8系统、10系统、16系统、20系统、21系统数字配线架】(Digital Distribution Frame)数字配线架，DDF数字配线架，DDF高频配线架厂家，DDF配线架生产基地！

三网通信综合布线应有尽有、质量保证！随时欢迎您前来咨询！！！

销售热线：

手机：13736014228

手机：13486451599

电话：0574-63622522

传真：0574-63622508

Q  Q：411531611

网址：http://www.3wl.com.cn

地址：浙江省宁波慈溪市观海卫镇工业区

DDF数字配线架（柜）ODF光纤配线架（柜）MDF总配线架（柜）铜缆布线应有尽有、质量保证！三网通信随时欢迎您前来咨询！！！

三网通信专业生产各类DDF数字配线架、配线架、跳线架、网络配件等。具有品种全、产量高、性能指标优越等优点。

三网通信为适应三网融合、FTTx的推广，三网通信推出从局端一直到用户桌面的FTTX光配线网络解决方案。产品主要包括光缆交接箱，光缆分纤箱，分光分纤箱，光缆分线盒，光缆接头盒，光缆终端盒，冷接子，快速连接器，光纤跳线，配线光缆、皮线光缆、市内布线光缆、无源器件、线路辅助设施等。

特点说明：

   1.系列众多：西门子、NEC、BNC等制式；75、120欧姆等不同阻抗系列、各种柜架体等多种组合供客户选择；
   2. 性能：严格的结构设计、优质的金属、非金属材料、标准镀金以及精湛、严格的工艺确保产品的性能稳定、可靠；
   3. 结构：完整科学的的线缆结构，无论中间走线、两侧走线、前后跳线、架间跳线均更符合您的使用习惯，操作更加方便，完整的接地系统、多样的固定方式、90度旋转的单元体等细节完美的设计，确保客户使用更加方便。

技术指标：

　　一．环境要求：

　　1 工作温度： -5℃～+40℃
　　2 贮存温度: -25℃～55℃
　　3 工作相对湿度: ≤85%（+30℃）
　　4 贮存相对湿度: ≤75%
　　5 大气压力： 70KPa～106Kpa

　　二．设备机架：

　　1 机架高度：2000mm、2200mm、2600mm
　　2 机架材料：铝型材、冷轧板
　　3 进缆方式：上进缆、下进缆
　　4 操作方式：全正面操作
　　5 机框颜色：可选
　　6 接地方式：铜条

　　三．同轴连接器：

　　1 特征阻抗：75Ω
　　2 工作速率：2Mb/s、8 Mb/s、34 Mb/s、140 Mb/s、155 Mb/s（部分制式除外）
　　3 绝缘电阻：>1000MΩ（500VDC）
　　4 抗电强度：≥1000V（50HzAC）/min，不击穿、无飞弧
　　5 接触电阻：外导体≤2.5mΩ（压接），内导体≤10 mΩ
　　6 介入损耗：≤0.3dB (50KHz～233MHz)
　　7 回波损耗：≥18dB (50KHz～233MHz)
　　8 回线间串音防卫度：≥70dB(50KHz～233MHz)
　　9 拉脱力：>50N
　　10 连接器寿命：≥1000次
　　11 材料：黄铜、铍青铜
　　12 同轴连接器镀金厚度：≥2um

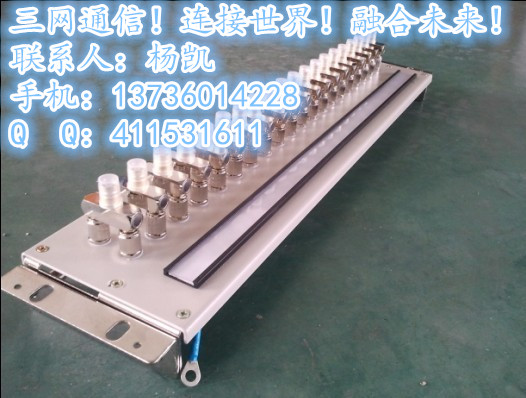

三网通信MPX型数字配线架系列

产品特点：
●特性阻抗75Ω 的L9 型同轴连接器，工作速率范围为2Mbit/s ～ 155Mbit/s；同轴连接器表面镀金后接触电阻低，接续可靠；可不中断电路测试；可与各种规格的射频电缆连接。
●各项指标均符合YD/1437《数字配线架》标准，机架采用铝型材或钢材，有封闭式、半封闭式和敞开式三种结构。
●高度有2600mm、2200mm、2000mm 等，宽度和深度有多种尺寸，可根据用户的需求专门制作；可根据容量的需要采用单面或双面安装；单元安装方式有固定式、90°翻转或360°翻转三种形式。

标准备附件

产品特点：

数字配线架

★ 产品概述

本公司生产的MPX09系列数字配线架是根据中华人民共和国通信行业标准YD/T1437-2006研发的，主要用于传输码率为2Mbit/s、8Mbit/s、34Mbit/s、45Mbit/s、140Mbit/s、155Mbit/s的数字复用设备之间、数字复用设备与程控交换设备或非业务设备之间的配线连接设备。

★ 功能特点

1.设备分为基础架、单元式结构、使用75Ω同轴连接器，易于安装、使用和扩容

2.同轴连接器安装板采用不锈钢材料制造，外型美观，防腐性好

3.采用表面镀金的同轴连接器，接触电阻小，连接可靠

4.同轴连接器具有可靠的新型卡簧锁定结构，插头单脚锁定，拆卸方便 .

5.机架具有可靠的布线，查线装置，每单元通过走线圈松散约束

6.电缆按数字序号穿过穿线板，并根据每根电缆顺序与单元板上的对应同轴插座连接，布线整洁美观，操作维护方便

★ 技术参数

1.  工作温度：-5℃～＋40℃

2.  相对湿度：≤85%（＋30℃时）

3.  大气压力：70KPa～106 Kpa

4.  特性阻抗：75Ω

5.  工作速率：2Mb/s、8Mb/s、34Mb/s、45Mb/s、140Mb/s、155Mb/s

6.  同轴连接器接触电阻：外导体≤2.5mΩ，内导体≤5mΩ

7.  绝缘电阻：≥1000Ω/500V±50V（DC）

8.  耐电压：≥1000V(AC、50Hz)/1min,无击穿，无飞弧

9.  回线间串音防卫度：≥70dB(50KHz-233MHz)

10. 介入损耗：≤0.3dB(50KHz-233MHz)

11. 回波损耗：≥18dB(50KHz-233MHz)

12. 拉脱力：＞50N

13. 机械耐久性：≥500次

★ 标准型号

产品详细介绍:(浏览次数：458) 产品特点： 采用单元式结构，配置安装灵活方便 每单元板采用旋转结构，可向下自由旋转，方便电缆的接续及维护 机架装有足够的挂线环、托架，方便电缆走线 同轴连接器防尘罩采用环氧静电喷塑，外型美观、防腐性能好 高端数字单元图片 底端数字单元图片 产品详细介绍:(浏览次数：336) 产品特点： 机架分封闭式和敞开式，敞开式机架便于并架扩容 双面排线、容量大，可节省机房有效空间 采用单元式结构，配置安装灵活、方便 单元分两排孔和四排孔两种，任用户选择 每块单元可采用旋转式结构或固定式结构，旋转式结构的单元板可向下自由旋转，方便电缆的接续及维护 单元板分横装型和竖装型结构，任用户选择 4．根据用户选择可配75Ω/120Ω转换器 产品详细介绍:(浏览次数：332) 产品特点： 采用单元式结构，配置安装灵活方便 机架采用特殊铝合金材料、强度高，重量轻，外型美观 机架为窄架结构，内有足够的布线、储线空间，电缆走线美观 两机架可左右并架安装，也可背靠背安装，机架装有挂线钩和挂线环，方便走线 单元安装孔套入机架固定螺钉，拧紧即安装完毕，安装快速、简便、可靠。拆卸单元时只需把螺钉拧松(不用拧出)，即可取下单元. 产品详细介绍:(浏览次数：745) 产品特点： 机架为全封闭式结构，防尘效果好，外型美观整洁 采用单元式结构，配置安装灵活方便 每单元板采用旋转结构，可向下自由旋转，方便电缆的接续及维护   标准备附件表 代号 名称 备注 NJA3.695.069 测试塞绳 用于线路开断测试 NJA3.695.071 在线测试塞绳 不中断通信的监测 NJA3.695.075 自环测试塞绳 同方向收发自环回 NJA3.695.080 调线塞绳 不中断调线或在线割接 NJA4.095.010 XQ401 Ⅱ A型接线工具 线缆的卡接与拆除   产品规格 型号规格 外形尺寸mm（高*宽*深） 容量（回线） 接线排（32回线）数量 MPX306-2000 2000*600*450 1024 32 MPX306-2600 2600*600*450 1344 42

分类：

一、西门子制式

二、富士通制式

三、AT&T制式

四、NEC制式
