ODF箱|ODF子框|ODF单元箱|ODF配线箱|ODF光纤配线架|ODF光纤配线单元|ODF光纤熔配一体化机箱(Fiber Optic Distribution Frame)ODF配线架 （12芯、24芯、48芯、72芯、96芯144芯ODF单元箱生产基地！！！）
【订货指南（销售热线：13736014228）QQ：411531611】
【订货指南（销售热线：13736014228）QQ：411531611】
【订货指南（销售热线：13736014228）QQ：411531611】
【订货指南（销售热线：13736014228）QQ：411531611】
【订货指南（销售热线：13736014228）QQ：411531611】
【订货指南（销售热线：13736014228）QQ：411531611】
三网通信为适应三网融合、FTTx的推广，三网通信推出从局端一直到用户桌面的FTTX光配线网络解决方案。产品主要包括光缆交接箱，光缆分纤箱，分光分纤箱，光缆分线盒，光缆接头盒，光缆终端盒，冷接子，快速连接器，光纤跳线，配线光缆、皮线光缆、市内布线光缆、无源器件、线路辅助设施等。
三网通信FTTX布线应有尽有、质量保证！随时欢迎您前来咨询！！！
销售热线：
手机：13736014228
手机：15867389188
电话：0574-63622522
传真：0574-63622508
Q Q：411531611
网址：http://www.3wl.com.cn
地址：浙江省宁波慈溪市观海卫镇工业区
FTTX局端机房配线架，光纤配线架（Optical Distribution frame）OMDF光纤总配线架|ODF光纤配线架（柜）

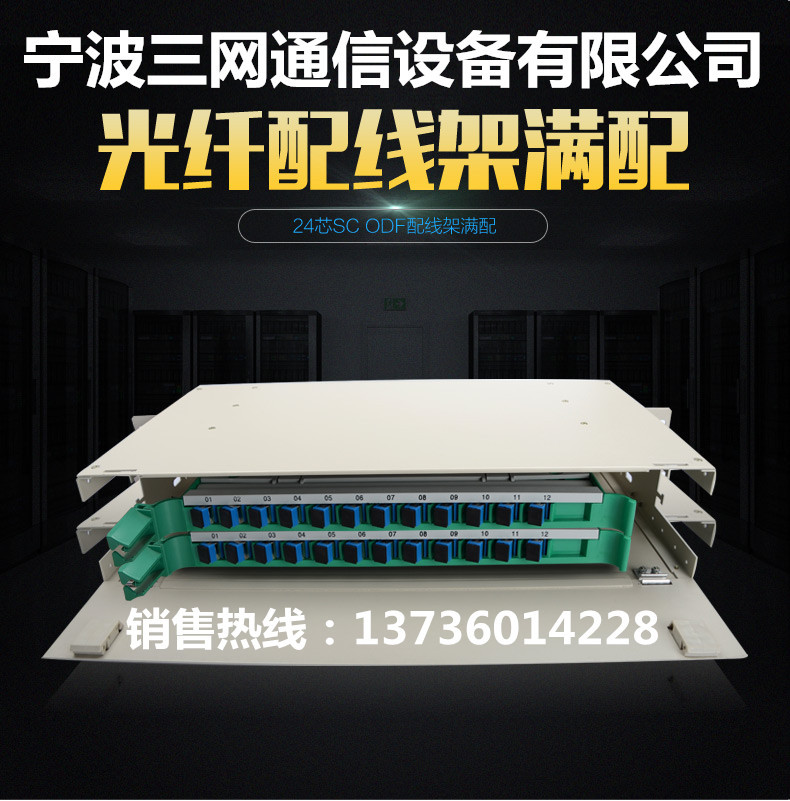

ODF箱/ODF单元箱
订货指南：
|
名称 |
型号 |
外形尺寸 |
备注 |
|
12芯ODF单元箱 |
3W-12 |
44×465×270 |
配一体化盘1个 |
|
24芯ODF单元箱 |
3W-24 |
88×465×270 |
配一体化盘2个 |
|
48芯ODF单元箱 |
3W-48 |
132×465×270 |
配一体化盘4个 |
|
72芯ODF单元箱 |
3W-72 |
222×465×270 |
配一体化盘6个 |
产品概述：
熔接一体化机框具有光缆固定和保护功能光缆终接功能、调线功能、以及光缆纤芯和尾纤保护功能。即可单独配装成光纤配线架，也可与数字配线单元、音频配线单元同装在一个机柜/架内。构成综合配线架。该设备配置灵活、安装适用简单、容易维护、便于管理、是光纤通信光缆网络终端，或中继点实现排纤、跳纤光缆熔接及接入必不可少的设备。
产品特性：
· 标准单元结构尺寸，19英寸宽度，既可装入配线架机柜，也可该做壁挂安装。
· 工艺精良结构件采用加厚镀锌钝化处理冷轧钢板和表面喷涂工艺，光纤分配盘采用掺杂阻燃材
· 料的塑料材质，轻便灵活，又结实耐用。大径盘绕环设计使尾纤和跳纤的曲率半径每处都保持
· 在40mm以上。
· 既可单独装配成光纤配线架，也可与数字配线单元、音频配线单元同装在一个机柜架内构成综
· 合配线架。具有光缆引入、固定和保护功能，光缆终端与尾纤熔接功能，调线功能和跳纤存储
· 光缆纤芯和尾纤的存储和保护功能等。
· 配线箱内采用抽屉式结构，操作时可抽出，完毕后放回。在机箱后部有光缆引入孔和固定模块
· 固定后经光缆盘绕架引入分配盒；光纤分配盘结构为可开启上下层结构：开启上层，将尾纤光
· 纤连接器与下层适配器连接后沿走线架盘绕经出线孔绕至上层，即可合起上层，尾纤头与引入
· 的光缆纤芯熔接后把熔点固定在槽位内粘住，即完成操作，将分配盘插入对应层位即可；分配
· 盒下面为跳纤存储盘由于各功能模块可分开操作，使用灵活方便。
技术特性:
· 插入耐久性寿命>1000次
· 高压防护地与机架间绝缘电阻>20000MΩ/1分钟,不击穿,无飞弧
工作环境：
· 工作温度: -5℃～+40℃
· 相对湿度：≤85%(+30℃)
· 大气压力：70～106Kpa
