产品详情

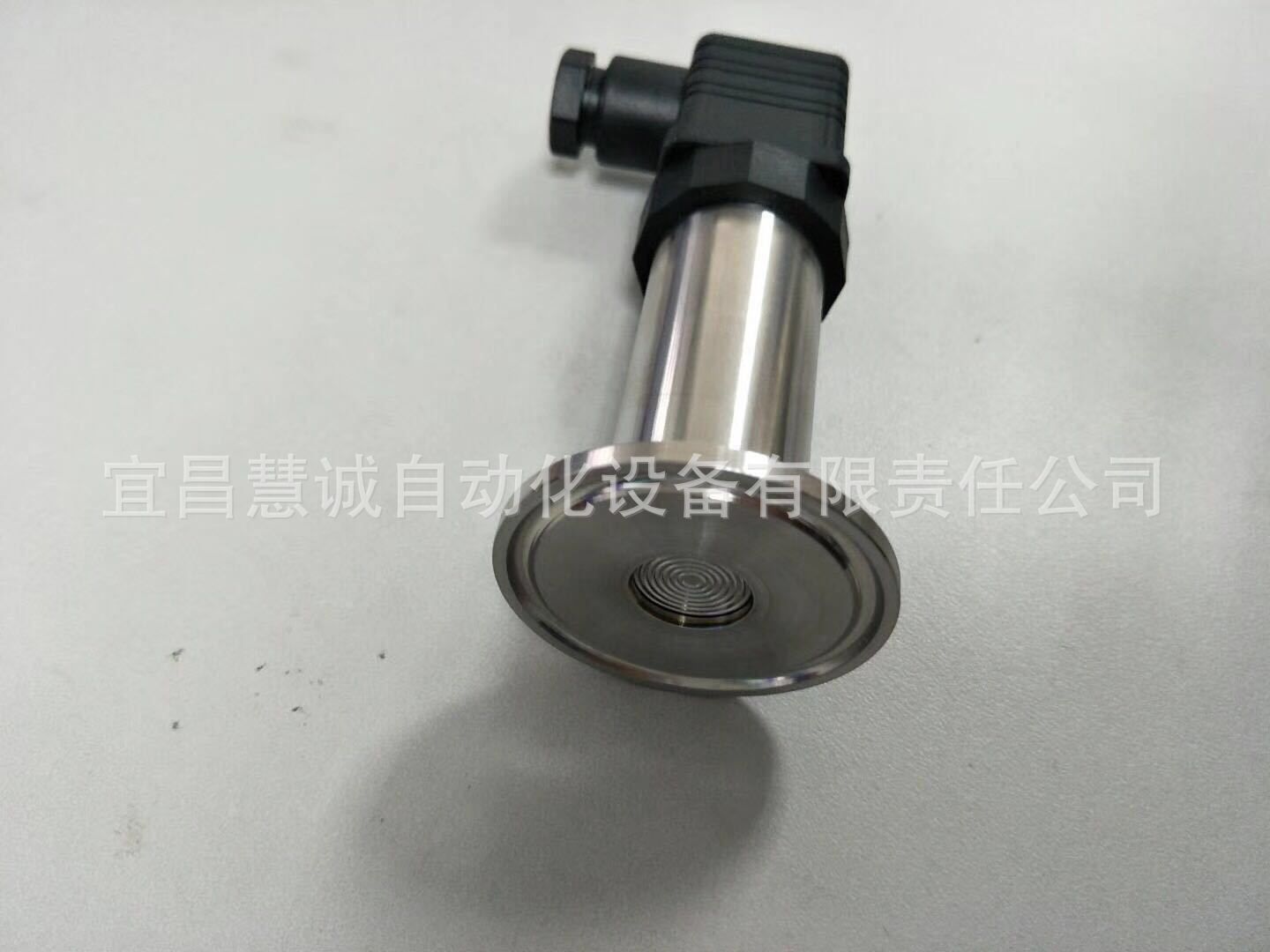

宜昌慧诚自动化设备有限责任公司加装焊接密封隔离膜片结构而形成的。它的焊接密封隔离膜片装置具有多种不同过程连接结构形式,特别适用于高温、高粘度、结晶状介质及易堵塞场合的压力测量,也适用于卫生、医药场合的压力测量。
一、应用领域： 食品、饮料、医药卫生、造纸等有卫生工艺要求的工业领域 .
二、产品使用说明书（技术性能）：清洁平面型隔离膜片,符合国际3A卫生标采用陶瓷电容压力传感器或扩散硅压力传感器
1、量程：0-4KPa~35MPa；
2、电源：15-36VDC；
3、温度漂移:0.02%FS/°C；
4、精度:0.25%；
5、外壳防护:IP65；
6、电气连接:电缆式\\霍斯曼接头\\2088壳体\\防水盒式可选；
7、温度：电子线路板工作在-40～85℃；元件工作在-40～104℃；储存温度-40～85℃；带数字显示-25～65℃（正常运行）；-40～85℃（无损坏）；
8、相对湿度：0～95%；
9、稳定性：上限量程范围的±0.25%/6个月；
10、振动影响：在任意轴向上,频率为200Hz,误差为上限量程范围的±0.05%／g；
11、负载影响：只要输入变送器的电压高于12V,在负载工作区内无负载影响；
12、安装位置影响：上限可产生不大于0.25kPa的零位误差,可通过校正消除这个误差,对量程无影响；测量本体相对法兰转动无影响。
三、产品选型
HCPM-W口口口口口口口-卫生型（齐平膜）压力变送器
口
量程（注明压力量程范围）
G、表压A、绝对压力B、密封压力C负压
口
膜片材料（常温型≤70℃,高温型≤130℃）
K、扩散硅（默认）T、陶瓷压阻P、陶瓷电容
口
输出信号
1、(0～5)VDC 2、二线制(4～20)mA(默认) 3、(0～10)mA 4、智能式4～20mADC二线制＋现场总线HART协议5、用户约定
口
精度
1、0.1 2、0.25 3、0.5
口
过程连接方式
1、外螺纹M20×1.5（默认）2、外螺纹G1/2 3、外螺纹NPT1/2 4、M27×2（齐平膜标准接口5、法兰固定6、其它注明
口
显示方式
1、无显示（默认）2、0～100%线性指示3、LCD数字显示(液晶) 4、LCD数字0～100%显示（液晶）5、LED数码管显示
口
防爆等级
1、标准型、不防爆（默认）2、本安型（EXiaIICT4）3、隔爆型（EXdIIBT4）
口
外形
1、电缆式；2、霍斯曼接口3、2088外形4、防水盒5、用户约定
说明：
1）若测量压力有过载,请给出过载压力值。
2）被测介质温度持续高达130℃或低于－20℃,建议用温度隔离器或毛细管结构,以保证传感器不受损坏。
1、具体型号和使用功能；
2、现场使用环境条件及介质状态；
3、过程联接方式、接口形式及安装方式；
4、上限静压值和差压标度上限值；
5、用户其它的功能、参数要求。
6、安装方式多样化，铠装、管状均能正常工作。若安装在室外，应给予足够的防护。
7、介质温度过高时，可在接口前加螺旋冷凝管（定货时须注明，我厂可配套供应）。
8、如有特殊选型或安装请订货时注明和提供相关技术要求。
9.建议每一年检验一次。
七、宜昌慧诚自动化设备有限责任公司还销售差压控制表。本产品除显示差压以外，还带一路报警控制信号输出。
