产品概述
电力电容器是 400V 低压配电网降低线损，提高功率因数，改善电能质量和节能降耗的无功补偿元器件。 采用金属 化聚丙烯膜技术，可以满足应用环境对电容器的使用寿命、稳定性及高浪涌电流承受能力的严格要求。电容器在真 空环境下灌注惰性气体或软树脂，采用圆柱形铝壳封装。
设计制造特点
● 自愈合
当电容器在外施电压作用下过载及过热时可能发生介质击穿现象，在此范围内的金属熔化并产生电弧，将金属化层蒸发。 由高温产生的气压又将气化的金属化层吹出击穿区，金属被吹散并受到氧化与冷却，在击穿区形成了一个圆形绝缘区。在 击穿发生过程及发生后，由自愈合引起的电容量损失非常微小（少于 100PF），电容器仍能正常工作。
● 真空灌注
电容内部单元被加热使其干燥，在高度真空环境中灌注填充物。空气和湿气从电容的内部被排除，避免了电极的氧化和局 部放电。随后电容器被密封在铝壳内，由此确保其拥有极好的电容稳定性，及较长使用寿命。
● 过分压离装置
电容器较长时间超负荷运行，会经常发生自愈合过程。自愈过程中会产生气体使壳内压力升高，为防止外壳爆炸，电容器 内部设有过分压离机构，当压力超过限度时，分离机构动作，既切断内部连线使元件断电，也减少了内部压力。

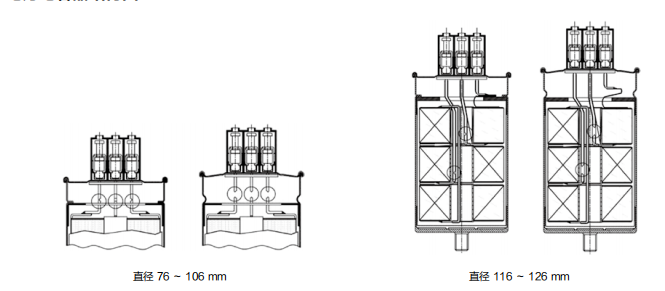

电力电容器结构图
单相电容器规格参数一览表
| 型号规格 | 额定电压 (V) | 额定容量 (kVar) | 额定电容量 (uF) | 额定电流 (A) | 外形尺寸 (mm) |
|---|---|---|---|---|---|
| 额定电压 250V AC |
|
|
|
|
|
| CMSC 5kVar 250V3YN | 250 | 5 | 255 | 6.67 | Φ86×240-M12*16 |
| CMSC 10kVar 250V3YN | 250 | 10 | 510 | 13.33 | Φ86×240-M12*16 |
| CMSC 15kVar 250V3YN | 250 | 15 | 764 | 20.00 | Φ96×240-M16*25 |
| CMSC 20kVar 250V3YN | 250 | 20 | 1019 | 26.67 | Φ106×290-M16*25 |
| CMSC 25kVar 250V3YN | 250 | 25 | 1274 | 33.33 | Φ116×290-M16*25 |
| CMSC 30kVar 250V3YN | 250 | 30 | 1529 | 40.00 | Φ126×290-M16*25 |
| 额定电压 280V AC |
|
|
|
|
|
| CMSC 5kVar 280V3YN | 280 | 5 | 203 | 5.93 | Φ86×240-M12*16 |
| CMSC 10kVar 280V3YN | 280 | 10 | 406 | 11.90 | Φ86×240-M12*16 |
| CMSC 15kVar 280V3YN | 280 | 15 | 609 | 17.83 | Φ86×240-M12*16 |
| CMSC 20kVar 280V3YN | 280 | 20 | 812 | 23.80 | Φ96×290-M16*25 |
| CMSC 25kVar 280V3YN | 280 | 25 | 1016 | 29.77 | Φ106×290-M16*25 |
| CMSC 30kVar 280V3YN | 280 | 30 | 1219 | 35.67 | Φ116×290-M16*25 |
| CMSC 5kVar 280V1YN | 280 | 5 | 203 | 18.00 | Φ76×240-M12*16 |
| CMSC 10kVar 280V1YN | 280 | 10 | 406 | 36.00 | Φ86×240-M12*16 |
| CMSC 15kVar 280V1YN | 280 | 15 | 609 | 54.00 | Φ86×240-M12*16 |
| CMSC 20kVar 280V1YN | 280 | 20 | 812 | 71.00 | Φ96×290-M16*25 |
| 额定电压 300V AC |
|
|
|
|
|
| CMSC 5kVar 300V1YN | 300 | 5 | 177 | 17.00 | Φ76×240-M12*16 |
| CMSC 10kVar 300V1YN | 300 | 10 | 354 | 33.00 | Φ76×240-M12*16 |
| CMSC 15kVar 300V1YN | 300 | 15 | 531 | 50.00 | Φ86×240-M12*16 |
| CMSC 20kVar 300V1YN | 300 | 20 | 708 | 67.00 | Φ96×290-M16*25 |
三相电容器规格参数一览表
| 型号规格 | 额定电压 (V) | 额定容量 (kVar) | 额定电容量 (uF) | 额定电流 (A) | 外形尺寸 (mm) |
|---|---|---|---|---|---|
| 额定电压 450V AC |
|
|
|
|
|
| CMSC 5kVar 450V | 450 | 5 | 79 | 6 | Φ76×240-M12*16 |
| CMSC 10kVar 450V | 450 | 10 | 157 | 13 | Φ76×240-M12*16 |
| CMSC 15kVar 450V | 450 | 15 | 236 | 19 | Φ76×240-M12*16 |
| CMSC 20kVar 450V | 450 | 20 | 315 | 26 | Φ86×240-M12*16 |
| CMSC 25kVar 450V | 450 | 25 | 393 | 32 | Φ96×240-M16*25 |
| CMSC 30kVar 450V | 450 | 30 | 472 | 38 | Φ96×290-M16*25 |
| CMSC 35kVar 450V | 450 | 35 | 550 | 45 | Φ106×290-M16*25 |
| 额定电压 480V AC |
|
|
|
|
|
| CMSC 5kVar 480V | 480 | 5 | 69 | 6 | Φ76×240-M12*16 |
| CMSC 10kVar 480V | 480 | 10 | 138 | 12 | Φ76×240-M12*16 |
| CMSC 15kVar 480V | 480 | 15 | 207 | 18 | Φ86×240-M12*16 |
| CMSC 20kVar 480V | 480 | 20 | 276 | 24 | Φ96×240-M16*25 |
| CMSC 25kVar 480V | 480 | 25 | 346 | 30 | Φ96×290-M16*25 |
| CMSC 30kVar 480V | 480 | 30 | 415 | 36 | Φ106×290-M16*25 |
| CMSC 35kVar 480V | 480 | 35 | 484 | 42 | Φ116×290-M16*25 |
| 额定电压 525V AC |
|
|
|
|
|
| CMSC 5kVar 525V | 525 | 5 | 58 | 5 | Φ76×240-M12*16 |
| CMSC 10kVar 525V | 525 | 10 | 116 | 11 | Φ76×240-M12*16 |
| CMSC 15kVar 525V | 525 | 15 | 173 | 16 | Φ86×240-M12*16 |
| CMSC 20kVar 525V | 525 | 20 | 231 | 22 | Φ96×240-M16*25 |
| CMSC 25kVar 525V | 525 | 25 | 289 | 27 | Φ96×290-M16*25 |
| CMSC 30kVar 525V | 525 | 30 | 347 | 33 | Φ106×290-M16*25 |
| CMSC 37.5kVar 525V | 525 | 37.5 | 428 | 41 | Φ116×290-M16*25 |
| 额定电压 815/880V AC |
|
|
|
|
|
| CMSC 10kVar 815V | 815 | 10 | 48 | 7 | Φ96×245-M16*25 |
| CMSC 15kVar 815V | 815 | 15 | 72 | 11 | Φ96×245-M16*25 |
| CMSC 20kVar 815V | 815 | 20 | 96 | 14 | Φ116×245-M16*25 |
| CMSC 25kVar 815V | 815 | 25 | 120 | 18 | Φ116×245-M16*25 |
| CMSC 30kVar 815V | 815 | 30 | 144 | 21 | Φ116×290-M16*25 |
| CMSC 10kVar 880V | 880 | 10 | 41 | 7 | Φ96×245-M16*25 |
| CMSC 15kVar 880V | 880 | 15 | 62 | 10 | Φ116×245-M16*25 |
| CMSC 20kVar 880V | 880 | 20 | 82 | 13 | Φ116×245-M16*25 |
| CMSC 25kVar 880V | 880 | 25 | 103 | 16 | Φ116×290-M16*25 |
| CMSC 30kVar 880V | 880 | 30 | 123 | 20 | Φ116×290-M16*25 |
