桥梁工程用角铁槽钢弯曲、大型风管、拉弯材料加工厂常年合作伙伴

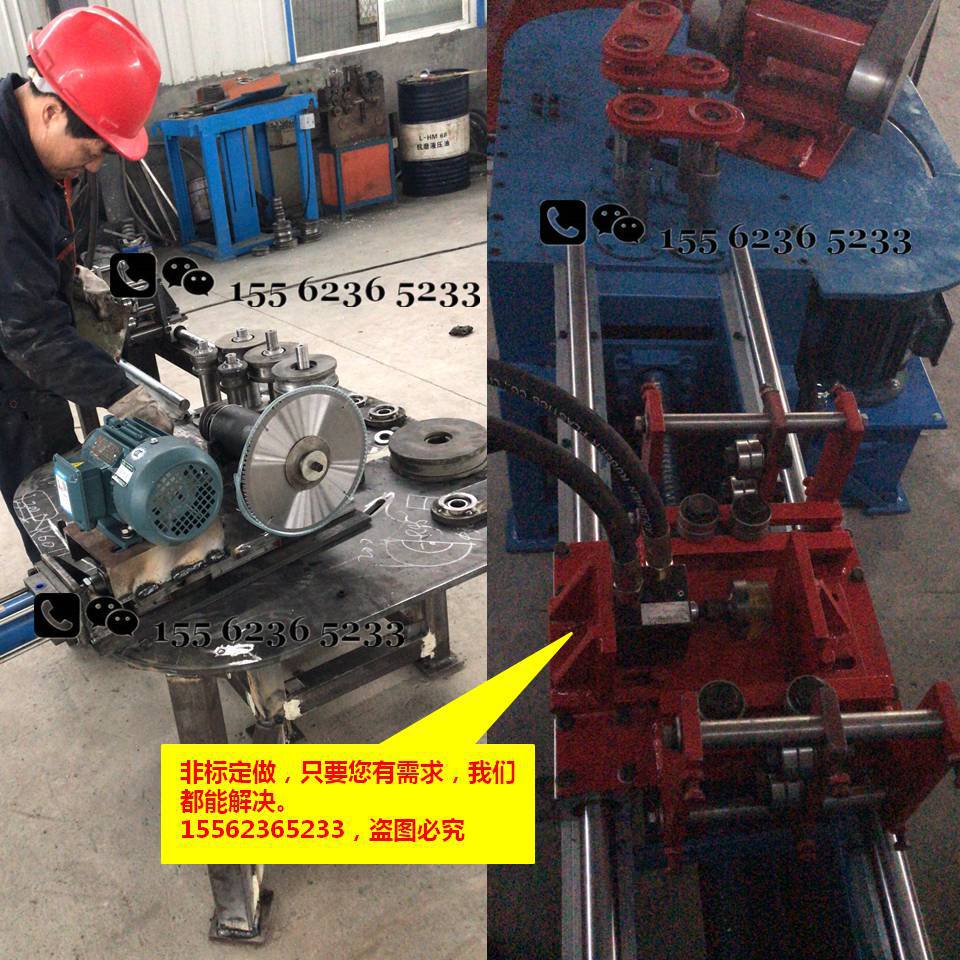

承接各种非标材料弯曲机器定制
直接电联155-6236-5233 小袁（V同号）
提供一对一VIP定制服务，根据您的需要定制生产，保证达到您满意
1、 成型机：机架采用侧板结构，双悬轴，一端各安装一套模具，共能安装两套模具，一次安装定位，能保证生产制件的精度。成型模淬火后的硬度为：HRC45-50，辊轴采用优质碳钢并调制处理，保证制件精度。
2、 编码器测长装置：编码器支座为精密弹性支座，减少由于滑移而产生的误差，保证尺寸精度。
3、 弯圆机:型材由成型机出料后进过此五辊式弯圆机弯成不同规格的圆形法兰，法兰的直径大小可以数控进行调整。
4、 控制系统：西门子PLC，彩色触摸式显示屏，人机界面友好，配有自动和手动两种操作模式，内置微调和惯性修正程序，保证产品精度，配置电气操作台。
例：部分标准型号机器加工范围参考
技术参数 HL- W160 HL- W200
型材m1大抗弯截面模数 Cm3 21 50
卷弯速度m/min 5.5 0-5
型材屈服极限MPa 245 245
角钢内外弯m1大截面角钢型号 80×8 125×14
m1小弯曲半径mm 500 1200
m1小截面角钢型号 20×3 50×2
m1小弯曲半径mm 200 300
槽钢内、外弯m1大截面型号 160 200
m1小弯曲半径 400 600
扁钢法兰 m1大截面mm 12×80 25×100
m1小弯曲半径mm 270 300
圆管 m1大截面型号 Ф76×5 Ф114×6
m1小弯曲半径mm 270 700
m1小截面型号 Ф20×1.5 Ф25×1.5
m1小弯曲半径mm 100 150
方管 m1大截面型号 80×80×6 100×100×10
m1小弯曲半径mm 600 800
m1小截面型号 20×2 30×30×2
m1小弯曲半径mm 150 350
例：客户定制机器加工范围参考
|
型号 技术参数 |
||
|
型材m1大抗弯截面模数 Cm3 |
12 |
|
|
卷弯速度m/min |
5.6 |
|
|
型材屈服极限MPa |
345 | |
|
开合油缸推力T |
8 |
|
|
弯曲油缸推力T |
18 |
|
|
液压系统电机KW |
2.2 |
|
|
主电机功率 |
4.0 |
|
|
电气控制方式 |
数控PLC/人机界面 |
|
|
圆钢 |
m1大截面型号 |
Ф45 |
|
m1小弯曲半径 |
100 |
|
|
扁钢平弯 |
m1大截面mm |
10×60 |
|
m1小弯曲半径mm |
100 |
|
|
圆管（5D) |
|
Ф60×4 |
|
m1小弯曲半径mm |
100 |
|
|
方管 |
m1大截面型号 |
40×60×4 |
|
m1小弯曲半径mm |
100 |
|
