产品详情
1.产品介绍

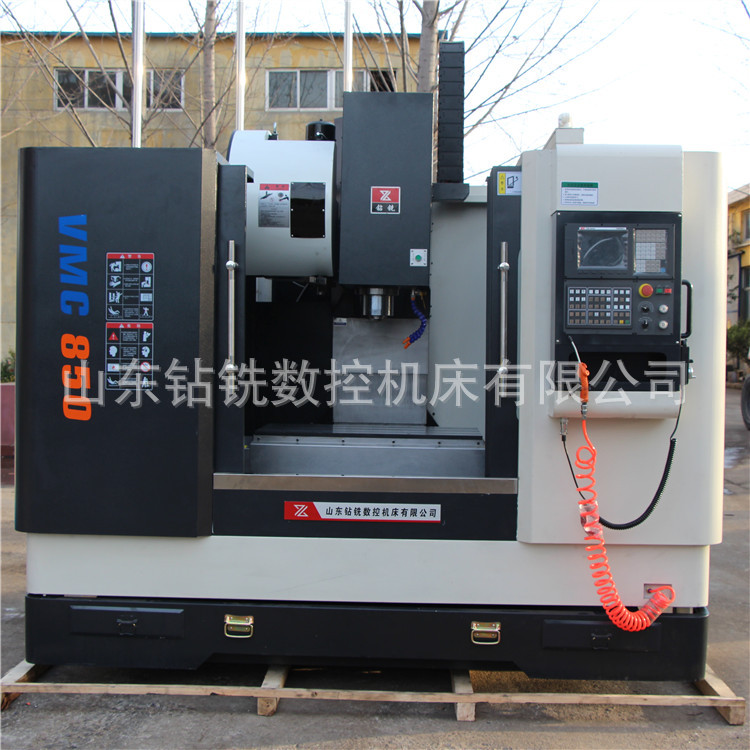

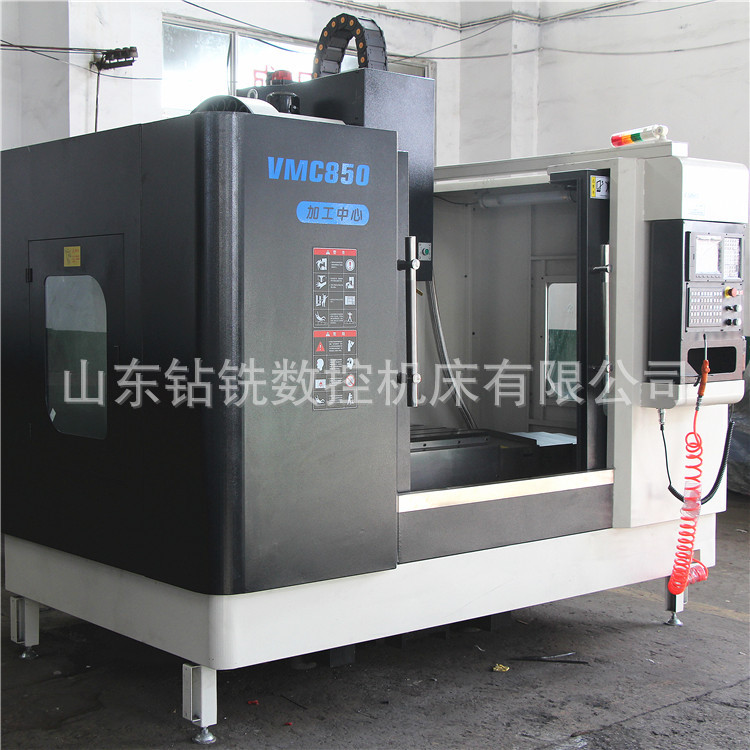

产品型号：VMC-850
产品名称：立式加工中心
产品说明：
1、X、Y、Z三轴行程：800x500x550mm
2、主轴转动方式为皮带连接，转速：8000转。
3、刀库标准配置为圆盘24把刀库，满足客户。
4、头部组为重型箱型结构，内部肋骨强化，高刚性。
5、主轴打刀方式采用油压机构，打刀时主轴均匀受力，延长轴承寿命。
6、电器箱采内分隔离式设计，将控制器之发热源部分给予以分离，前面使用热交换器散热，避免外界粉尘进入电箱；后侧使用风扇为扇热板散热。

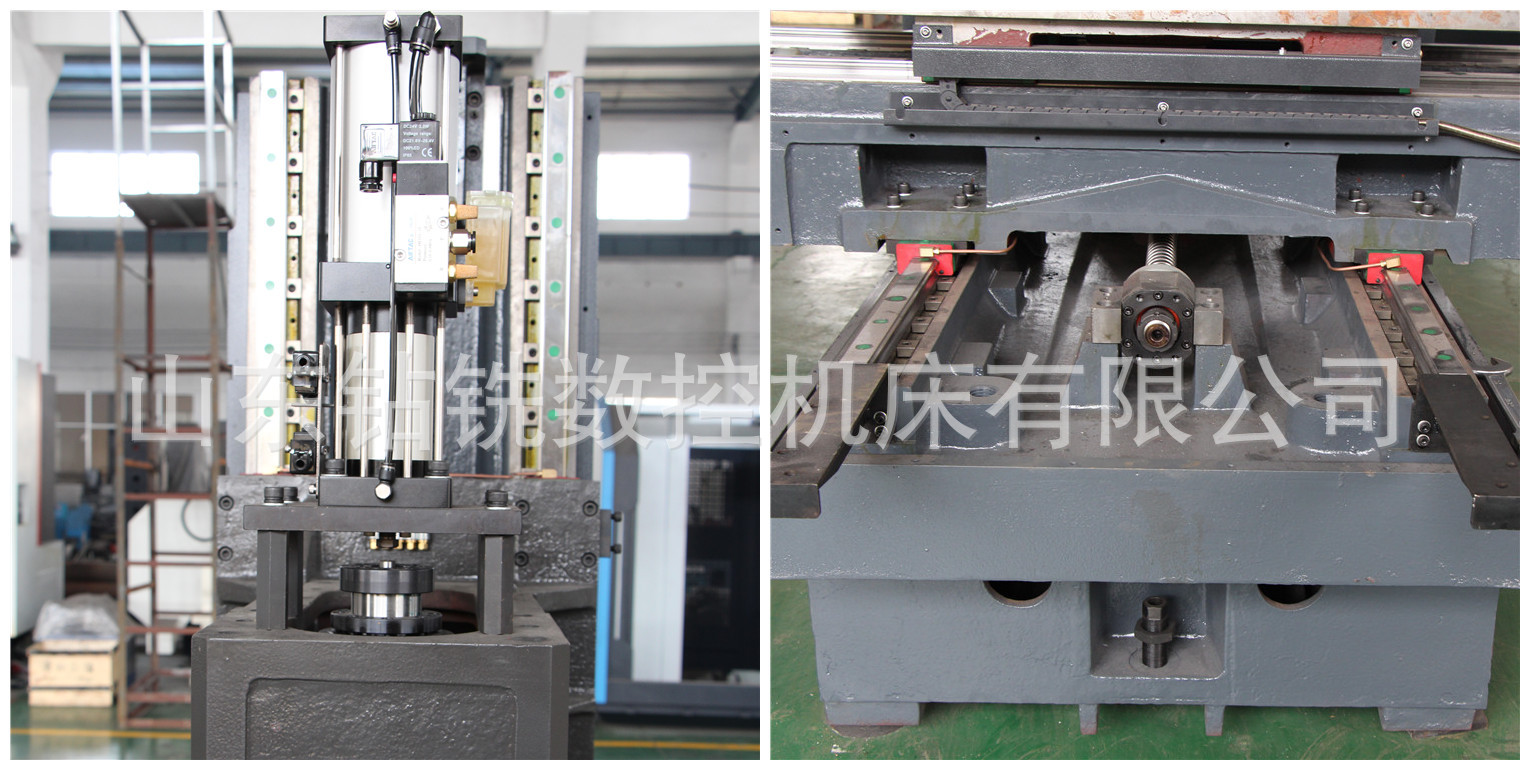

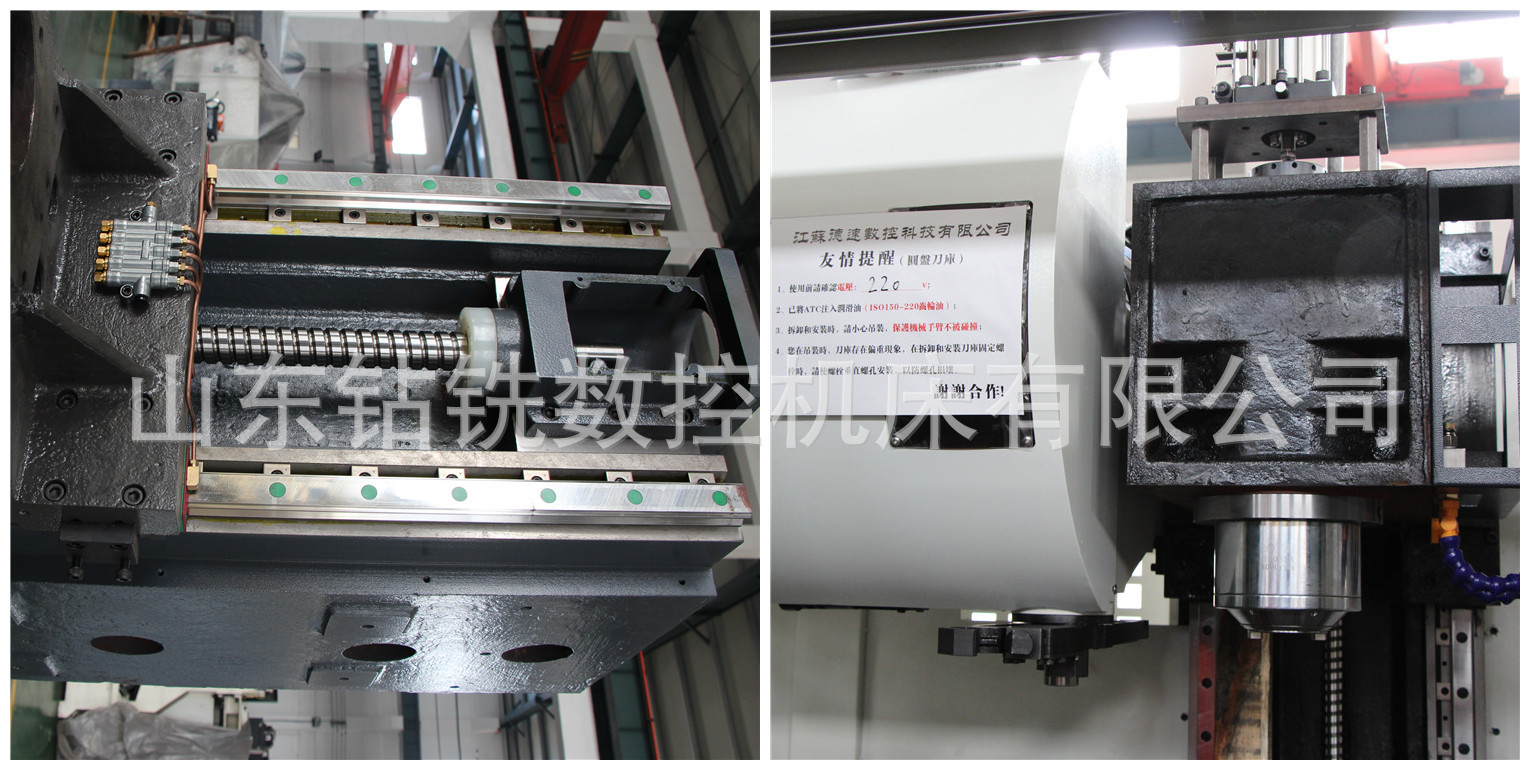

7、三轴采用高精密滚珠螺杆，结合精密螺帽预压和尾端预拉装置，机台背隙与热变形长时间保持在低值。
8、X、Y轴采用滚珠式线性导轨，具有高刚性，低噪性，可做快速位移及获得循环精度，快速移动速度为24/24/20m/min。
9、所有成品均经过激光定位补正及循园测试，定位精度及伺服特性，且机台出货前经严格的检验措施，确保机台的各项精度长期稳定。
|
机型专案Item Model |
单位Unit |
参数 |
|
工作台尺寸 |
mm |
500x1000 |
|
X/Y/Z轴行程 |
mm |
800/500/550 |
|
主轴端面至工作台距离 |
mm |
100-650 |
|
主轴中心至立柱距离 |
mm |
540 |
|
工作台最大负重 |
Kg |
400 |
|
工作台T型槽 |
mm |
5-18-150 |
|
X/Y/Z轴快速进给 |
m/min |
三线24/24/24 三硬12/12/10 |
|
定位精度 |
mm |
0.01 |
|
重复定位精度 |
mm |
0.075 |
|
最小定位单位 |
mm |
0.001 |
|
主轴最高转速 |
rpm |
8000 |
|
主轴端锥度 |
mm |
BT40-150 |
|
圆盘式刀库 |
pcs |
24T |
|
控制器系统 |
/ |
KND2000 |
|
主轴电机功率 |
Kw |
7.5 |
|
机床重量 |
Kg |
5200 |
|
外形尺寸 |
mm |
2600x2360x2700
|
一．标准配置
|
标准配置 |
|
|
数控系统 |
北京KND-2000M（绝对值电机） |
|
铸件 |
优质树脂砂铸造 |
|
主轴 |
台湾丹铨8000转 |
|
线性导轨 |
台湾上银 |
|
丝杠 |
台湾上银 |
|
刀库 |
台湾冈田斗笠16把 |
|
打刀缸 |
无锡协清 |
|
配重 |
无锡协清氮气配重 |
|
轴承 |
日本NSK |
|
内防护 |
上海华东 |
|
外防护 |
全防护 |
二．选择配置
|
项目 |
选择配置 |
|
系统 |
FANUC 0i mate MD 三菱M70B/M70A 台湾新代10C |
|
刀库 |
台湾冈田圆盘（机械手）20把 |
|
第四轴 |
数控分度头 |
|
数控回转盘 |

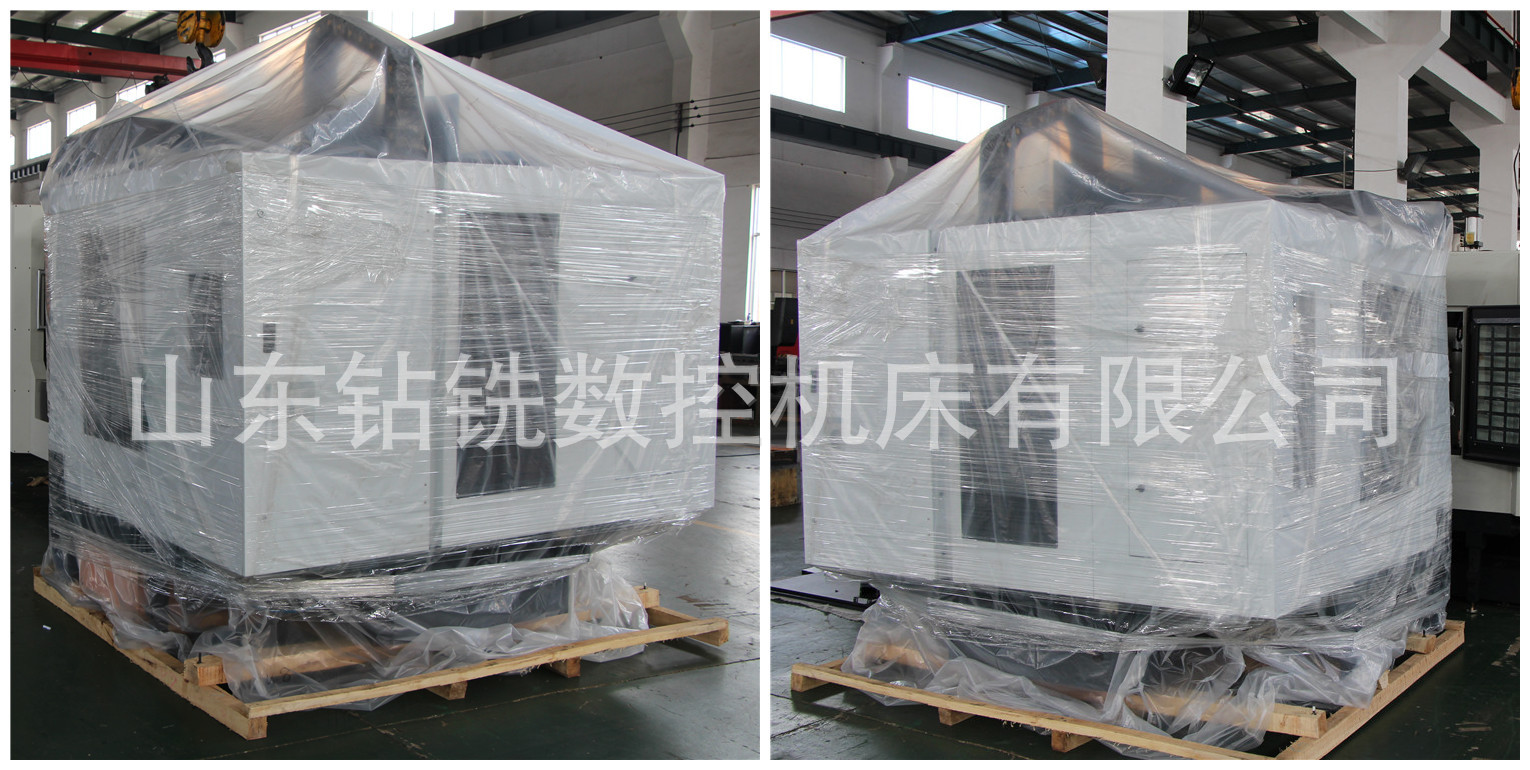

由于机床为超大，超重物品，快递和物流公司一般不接，所以要用配货站配车，配车一般是专线车辆，长期两地往返，对两地都比较了解，能送货到门，方便装车和客户卸车，一站直达最大保证货物安全，但是这种方法时效性不佳，路上快，但是配货慢，一辆大车要配满货才会走，所以有一个等待的配货时间，根据城市的不同一般热门城市可天天走货，冷门城市可能就要3-5天，综合考虑，安全，方便，时效，配车是机床运输的最佳选择，所以客户可以放心购买。
